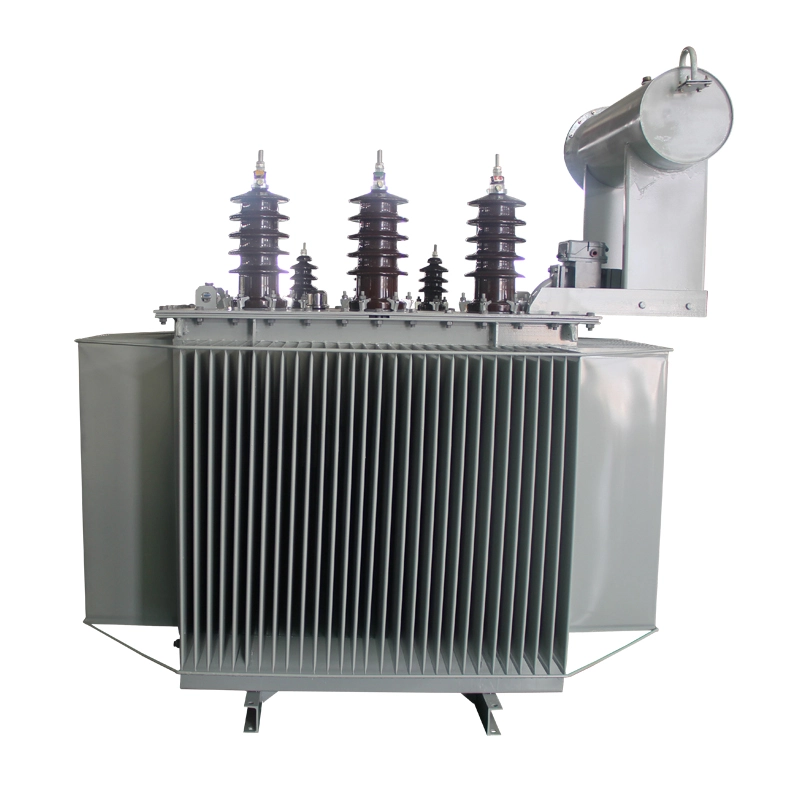

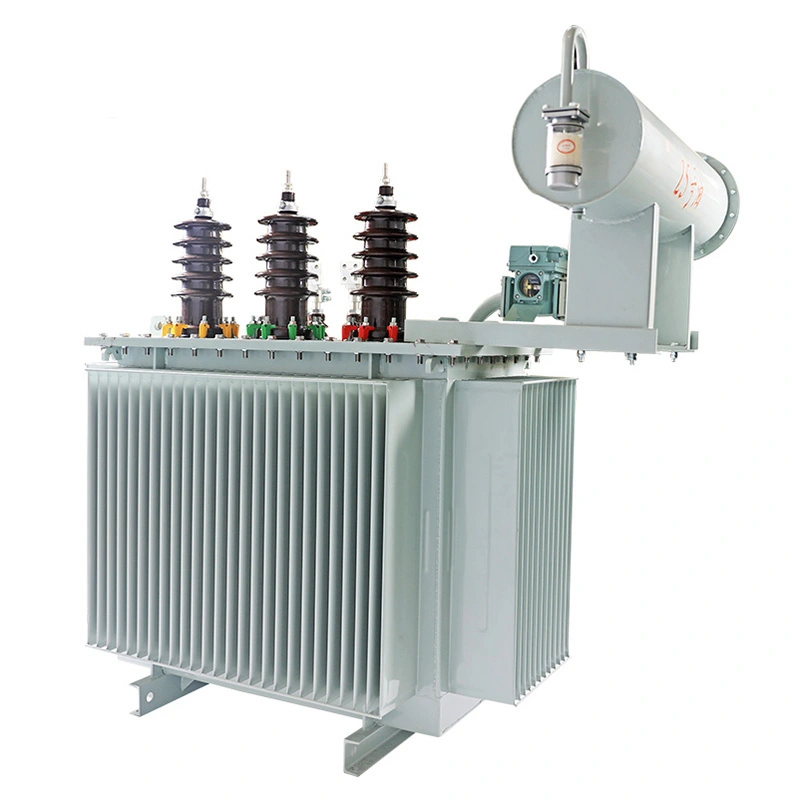

Жүктемелік қуат трансформаторындағы үш фазалы s11 35кв 1000ква IEC және GB стандарттарының стандарттарына сәйкес келеді. Бұл өнімнің жүктемесіз кернеуді реттеу диапазоны 35±3*2,5% кВ және 38,5±3*2,5% кВ. Оны қолмен, электрлік немесе автоматты түрде кернеуді реттеу диапазонында шығыс кернеуінің тұрақтылығын қамтамасыз ету үшін бірінші жағындағы жүктемесіз кернеуді реттейтін қосқыш арқылы реттеуге болады. 35кВ деңгейіндегі 6300 кВА жоғары трансформаторлар үшін бүктелген пластиналы май цистерналарын қолдану май бактарының механикалық беріктігін айтарлықтай арттырады, дәнекерленген жіктерді азайтады, трансформатордың сыртқы түрін жақсартады және жақсы экономикалық тиімділікке ие.
|
Өнім атауы |
Үш фазалы s11 35кв 1000ква жүктемелік қуат трансформаторында |
|
Номиналды сыйымдылық |
1000 кВА |
|
Номиналды кернеу (HV жағы) |
35 кВ / 38,5 кВ |
|
Номиналды кернеу (ТЖ жағы) |
0,4 кВ (400 В) / 6,3 кВ / 10,5 кВ (Реттеуге болатын) |
|
Векторлық топ |
Yd11 (HV Star / LV Delta, ұсынылады) Yyn0 (400 В LV үшін қосымша) |
|
Номиналды жиілік |
50 Гц |
|
Жүксіз жоғалту |
≤1,15 кВт (ГБ/Т 6451 үшін) |
|
Жүктеменің жоғалуы (75℃ кезінде) |
≤11,46 – 11,54 кВт |
|
Жүктемесіз ток |
≤0,9% – 1,8% (Стандартты мән ≤0,9%) |
|
Қысқа тұйықталу кедергісі |
6,5% (Стандартты мән) |
|
Оқшаулау класы |
A класы (майға батырылған) |
|
Салқындату әдісі |
ONAN (Табиғи табиғи ауа майы / өздігінен салқындатылған) |
|
Қорғау дәрежесі |
IP20, IP23 (сыртқы қоршау міндетті емес) |
1.Энергияны тұтыну төмен және энергияны үнемдеу әсері керемет. Айта кету керек, жүктемесіз жоғалту айтарлықтай төмендеді, бұл GB/T6451 ұлттық стандартынан орташа есеппен 25%-ға төмен.
2. Өзегі жоғары сапалы суық илектелген кремний болаттан жасалған. Отандық жетілдірілген көлденең кесу сызығы кесу саңылауларының 0,02 мм-ден аз болуын қамтамасыз етеді. Бүкіл процесте толық қиғаш қосылыстар, тесу жоқ және қамыттардың қабаттасуы жоқ. Негізгі бағандар жинақталып, бір-біріне жабысып, ықшам, тегіс және тұтас тұтасты құрайды. Бұл трансформатордың жүктемесіз жоғалуын, жүктеме тогын және шуды тиімді түрде азайтады.
3. Жүктемелік трансформатор орамындағы үш фазалы s11 35 кв 1000 ква мыстың жоғалуын тиімді азайтатын тазалығы жоғары оттегісіз мыстан жасалған. Катушкалар мен тіреуіштердің бұрыштары дөңгелектенеді, нәтижесінде біркелкі электр өрісі пайда болады және сенімділік артады. Ішкі орама тірегі оның тұрақтылығын арттыру және тұрақсыздық пен деформацияны болдырмау үшін күшейтілген.
4. Резервуардың қабырғасы бір кесек болат пластинадан жасалған. Ол үлкен пресс машинасының көмегімен гофрленген құрылымға айналады, бұл дәнекерлеудің санын азайтады, механикалық беріктігін арттырады, жылуды сіңіру аймағын кеңейтеді, жылуды тарату әсерін жақсартады және сонымен бірге, гофрленген резервуар қабырғасы дыбыс толқындарының жазық шағылысуын болдырмайды, осылайша шуды азайтады. Үш фазалы s11 35кв 1000ква жүктемелік қуат трансформаторы жалпы алғанда әдемі және қарапайым.
5. Трансформатор майының қартаю процесін тиімді бәсеңдететін капсула түріндегі май резервуары қабылданған; көрсеткіш түріндегі май деңгейінің көрсеткіші жалған май деңгейінің пайда болуын болдырмайды және трансформатор майының жарық әсерінен қартаю мәселесін шеше алады; газ жинау құрылғысы бар газ релесі техникалық қызмет көрсету және пайдалану үшін ыңғайлы.
6. Үш фазалы s11 35кв 1000ква жүктемелік трансформатордың май багының герметикалық бөлігінде арнайы өңдеу жүргізіледі және өңдеу кезінде пайда болған өткір бұрыштарды, саңылауларды және дәнекерлеу шлактарын кетіру және бояудың адгезиясын күшейту үшін резервуардың бүкіл корпусына бояу бүркіледі.
