Нөлдік тізбекті КТ ток трансформаторының пончик түрі жердегі ақаулардан қорғауды қалай жақсартады

Мақаланың қысқаша мазмұны: A Нөлдік реттілік CT ток трансформаторының пончик түріэлектр жүйелеріндегі жерге тұйықталуларды, ағып кету токтарын және оқшаулау ақауларын анықтау үшін маңызды зондтау компоненті болып табылады. Өткізгіштерді қоршап тұрған тороидальды ядромен ол фазалық токтардың векторлық қосындысы нөлге тең болмаған кезде пайда болатын қалдық токты анықтай алады. Бұл мақалада оның жұмыс принципі, құрылысы, техникалық сипаттамалары, қолданбалары, таңдау мәселелері және заманауи қуат қорғау жүйелері үшін сенімді өндіріс сапасы неге маңызды екенін түсіндіреді.

Мазмұны

1. Нөлдік тізбекті CT ток трансформаторының пончик түрі дегеніміз не?
2. Donut Type No Sequence CT қалай жұмыс істейді?
3. Құрылыстың негізгі ерекшеліктері қандай?
4. Сатып алушылар қандай техникалық сипаттамаларды ескеруі керек?
5. Нөлдік тізбекті КТ қай жерде жиі қолданылады?
6. Оң нөлдік тізбекті КТ қалай таңдау керек?
7. Негізгі артықшылықтары қандай?
8. Нөлдік реттілік CT ток трансформаторы туралы жиі қойылатын сұрақтар
9. Қорытынды

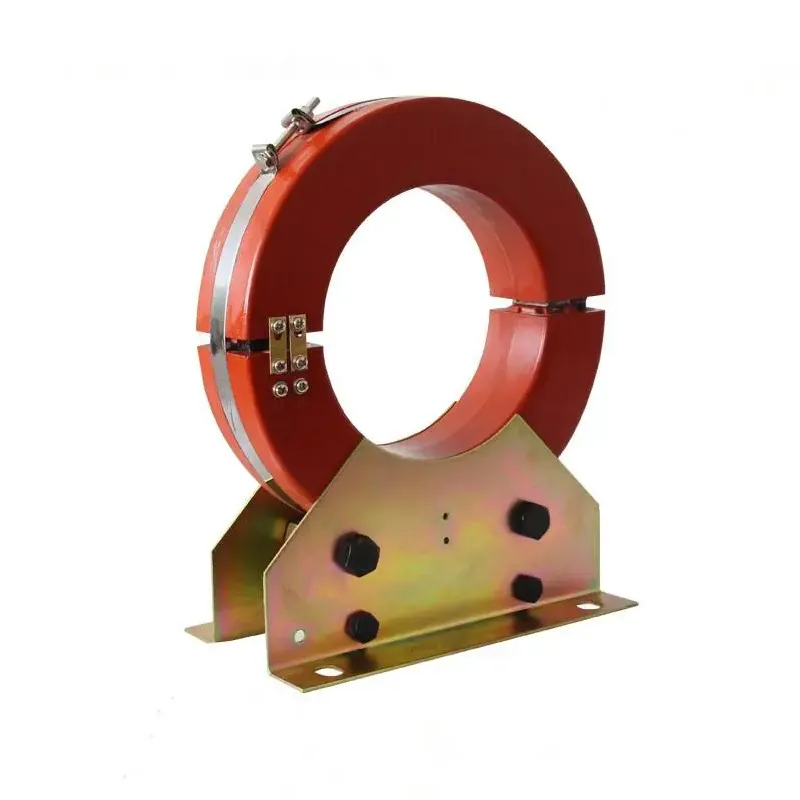

Нөлдік тізбекті CT ток трансформаторының пончик түрі дегеніміз не?

Электр инженерлері мен қуат тарату мамандары үшін қалдық токты дәл анықтау ақауларды жабдықтың зақымдалуына, өрт қаупіне немесе электр қуатының күтпеген үзілістеріне дейін анықтау үшін өте маңызды. АНөлдік реттілік CT ток трансформаторының пончик түріосы мақсат үшін арнайы әзірленген.

Ең алдымен жеке өткізгіш арқылы өтетін токты өлшейтін кәдімгі ток трансформаторынан айырмашылығы, нөлдік тізбекті CT оның тороидтық өзегі арқылы өтетін бірнеше өткізгіштердің біріктірілген магниттік әсерін бақылайды. Қалыпты үш фазалы жағдайларда фазалық токтардың векторлық қосындысы шамамен нөлге тең. Ағып кету немесе жерге тұйықталу орын алған кезде теңгерімсіздік дамып, өлшенетін нөлдік тізбекті ток жасайды.

ұсынған өнім ақпаратына сәйкесXiFa, оның нөлдік реттілігі CT тороидтық өзек пен қайталама ораманы пайдаланады және жерге тұйықталудан қорғауды, ағып кетуді анықтауды, оқшаулауды бақылауды және релелік қорғанысты қамтитын қолданбаларға арналған. Өнім 50 Гц қуат жүйелеріне және әртүрлі бейтарап нүкте конфигурацияларына жарамды.

Zero Sequence CT Current Transformator Donut түрін іздейтін сатып алушылар үшін модельді таңдамас бұрын электрлік принципті де, физикалық құрылысты да түсіну маңызды.

Donut Type No Sequence CT қалай жұмыс істейді?

Жұмыс принципі КТ апертурасы арқылы өтетін өткізгіштердің магниттік балансына негізделген. Салауатты үш фазалы тізбекте токтар әдетте бір-бірін теңестіреді, сондықтан тороидальды ядроның ішіндегі алынған магнит ағыны өте аз болып қалады.

Оқшаулаудың бұзылуы немесе жердің ағуы орын алғанда, токтың бір бөлігі жерге күтпеген жолды алады. Сондықтан ағымдағы тепе-теңдік бұзылады. Алынған қалдық магнит ағыны қорғаныс релесіне, бақылау құралына немесе басқа басқару жабдығына берілуі мүмкін екінші сигналды тудырады.

Жеңілдетілген анықтау процесін келесідей түсінуге болады:

1. Фазалық өткізгіштер тороидальды КТ өзегі арқылы өтеді.
2. КТ біріктірілген магнит өрісін үздіксіз сезінеді.
3. Ағымдағы теңгерімсіздік нөлдік тізбекті ток шығарады.
4. Екінші реттік орам сәйкес электр сигналын жасайды.
5. Қорғаныс жүйесі сигналды бағалайды.
6. Алдын ала орнатылған қорғаныс шегінен асып кетсе, реле дабылды немесе тізбекті үзуді бастауы мүмкін.

Бұл қондырғы әрбір жеке өткізгіште әдеттегі КТ қажет етпестен салыстырмалы түрде аз қалдық токтарды анықтаудың практикалық әдісін қамтамасыз етеді.

Құрылыстың негізгі ерекшеліктері қандай?

Дөңгелек түріндегі нөлдік тізбекті CT өнімділігі оның магниттік өзегіне, орамасына, оқшаулау жүйесіне, қоршауға және өндіру дәлдігіне қатты байланысты. XiFa өз өнімін пайдаланатынын айтадыоттегісіз мыс эмальданған сыморама және магниттік өзекке арналған жоғары өткізгіш кремний болат парақтары үшін. Бұл материал таңдаулары электр өткізгіштігін, механикалық беріктігін және шағын нөлдік тізбекті токтарға сезімталдықты қолдауға арналған.

Тороидты магниттік ядро

Дөңгелек өзек өткізгіштердің айналасында тұйық магнит жолын жасайды. Жоғары магниттік өткізгіштік КТ салыстырмалы түрде аз қалдық токтарға тиімді жауап беруге көмектеседі.

Екінші орама

Екінші реттік орама анықталған магнит ағынын қорғаныс және бақылау жабдығы үшін жарамды электрлік сигналға түрлендіреді. Орам сапасы сигналдың тұрақтылығы мен ұзақ мерзімді сенімділігіне тікелей әсер етеді.

Оқшаулау және инкапсуляция

Өнім құрылымы эпоксидті шайыр немесе силикон резеңке корпусын қамтуы мүмкін. Мұндай қорғаныс ылғалға және қоршаған ортаның ластануына төзімділікті арттыруға көмектеседі, бұл әсіресе электр тарату орталарында маңызды.

Қатты ядро ​​және бөлінген ядро ​​опциялары

Орнату талаптары әртүрлі болуы мүмкін. Қатты ядролы конструкциялар, әдетте, қосу алдында кабельдерді КТ арқылы өткізуді талап етеді, ал бөлінген ядролы конфигурациялар бар өткізгіштерді ажырату қажет емес қайта жаңғырту жобалары үшін пайдалы болуы мүмкін.

Сатып алушылар қандай техникалық сипаттамаларды ескеруі керек?

КТ таңдау ешқашан физикалық диаметрге ғана байланысты болмауы керек. Электрлік үйлесімділік, реле талаптары, өткізгіштердің орналасуы және орнату жағдайлары барлығын бірге бағалау керек.

Өндіруші жариялаған техникалық сипаттамаларда Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 және Φ240 нұсқаларын қоса, әртүрлі реле, қосылым, масштаб мәні және негізгі ток комбинациялары бар бірнеше LXK үлгілері тізімі берілген. Сатып алушылар тапсырыс бермес бұрын өндірушімен нақты конфигурацияны растауы керек.

Нөлдік тізбекті КТ қай жерде жиі қолданылады?

Қалдық токты анықтау мүмкіндігі КТ бұл түрін электрлік қорғаныс қолданбаларының кең ауқымында пайдалы етеді. Оны ағып кетуді немесе жерге тұйықталуларды ерте анықтау маңызды болатын қорғаныс жүйелеріне біріктіруге болады.

• Жерге тұйықталудан қорғау:Жердегі ақаулармен байланысты қалдық токты анықтайды.
• Ағып кетуді бақылау:Қалыпты емес ток жолдарын анықтауға көмектеседі.
• Оқшаулауды бақылау:Оқшаулаудың нашарлау жағдайларын анықтауды қолдайды.
• Қуат тарату жүйелері:Қорғаныс релесі үшін қалдық-ток ақпаратын береді.
• Ақылды торлар:Зияткерлік бақылау және қорғау жүйелеріне біріктіруге болады.
• Өнеркәсіптік жабдықтар:Үздіксіз ақауларды анықтау қажет электр жабдығын бақылауға көмектеседі.
• Электр желілерін салу:Электр қауіпсіздігін және таратуды қорғауды қолдайды.
• Теміржол транзиттік жүйелері:Арнайы электрлік бақылау жүйелеріне қосылуы мүмкін.

XiFa өзінің нөлдік тізбекті КТ өнімдері үшін қолданбалы аймақтар арасында смарт желілерді, теміржол транзитін, құрылыстың электр жүйелерін және өнеркәсіптік жабдықтың мониторингін ерекше анықтайды.

Оң нөлдік тізбекті КТ қалай таңдау керек?

Сатып алу топтары үшін дұрыс үлгіні таңдау ең үлкен қол жетімді ядроны таңдауды ғана қамтиды. Жүйелі бағалау үйлесімділік мәселелерін азайтып, орнату тиімділігін арттырады.

1. Кабельдің орналасуын тексеріңіз.КТ саңылауынан өтетін өткізгіштердің саны мен орналасуын растаңыз.
2. Қажетті апертураны өлшеңіз.Ішкі диаметрі бар кабельдер үшін жеткілікті кеңістікті қамтамасыз ететініне көз жеткізіңіз.
3. Қорғаныс релесін растаңыз.КТ шығысы мен реле сипаттамалары үйлесімді болуы керек.
4. Электр жүйесін тексеріңіз.Жиілікті, бейтарап конфигурацияны, жерге қосу әдісін және басқа жүйе талаптарын тексеріңіз.
5. Орнату ортасын бағалаңыз.Ылғал, ластану, температура және қол жетімді орнату кеңістігі тиісті құрылысқа әсер етуі мүмкін.
6. Қайта жаңарту талаптарын қарастырыңыз.Бөлінген ядролы конструкциялар бар кабельдерді оңай ажырату мүмкін болмаған кезде үлкен ыңғайлылықты қамтамасыз етуі мүмкін.
7. Өндіруші сапасын тексеріңіз.Жаппай сатып алу алдында негізгі материал, орама материалдары, оқшаулау, сынау процедуралары және өндіріс консистенциясы ескерілуі керек.

Қытайлық өндірушіден немесе жеткізушіден сатып алатын халықаралық сатып алушылар үшін сатып алудан бұрын техникалық құжаттама мен үлгіні растау қажет. Бұл КТ үлкенірек қорғаныс жүйесіне біріктірілген кезде өте маңызды.

Негізгі артықшылықтары қандай?

Дұрыс таңдалған нөлдік тізбекті CT электрлік қорғаныс жүйелері үшін бірнеше практикалық артықшылықтарды қамтамасыз ете алады:

• Жоғары сезімталдық:Сәйкес магниттік ядро ​​шағын қалдық токтарды анықтауға көмектеседі.
• Шағын құрылым:Тороидты конфигурация бар өткізгіштерге тиімді сәйкес келеді.
• Интрузивті емес сезу:Токты анықтау бастапқы ораманы тізбекпен тізбектей қоймастан жүзеге асырылады.
• Қорғаныс интеграциясы:Екіншілік сигналдарды қорғаныс релелері мен бақылау жабдығына қосуға болады.
• Икемді орнату:Қолжетімді құрылыс опциялары әртүрлі орнату сценарийлерін қамтуы мүмкін.
• Қолдану ауқымы кең:Өнеркәсіптік, коммерциялық, инфрақұрылымдық және электр қуатын тарату орталары үшін қолайлы.

XiFa өнімінің дизайны тороидты өзекті қайталама ораммен және қорғаныс корпусымен біріктіреді, ал материалды таңдау өткізгіштікке, механикалық беріктікке және магниттік сезімталдыққа баса назар аударады.

Нөлдік реттілік CT ток трансформаторы туралы жиі қойылатын сұрақтар

Нөлдік тізбекті CT ток трансформаторының пончик түрі не үшін қолданылады?

Ол, ең алдымен, жерге тұйықталулар, ағып кету токтары және оқшаулау мәселелерінен туындаған нөлдік тізбекті немесе қалдық токты анықтау үшін қолданылады. Алынған сигнал қорғаныс релелеріне немесе бақылау жабдығына берілуі мүмкін.

Донут түріндегі CT жерге тұйықталуды қалай анықтайды?

Өткізгіштер тороидальды өзек арқылы өтеді. Теңдестірілген жағдайларда олардың магниттік әсерлері негізінен жойылады. Жерге тұйықталу КТ қайталама электр сигналына түрлендіретін қалдық магнит ағынын тудыратын теңгерімсіздікті тудырады.

Қандай негізгі өлшемдер қол жетімді?

Сілтемеленген XiFa өнімі туралы ақпарат Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 және Φ240 конфигурациялары бар LXK үлгілерінің тізімін береді. Нақты техникалық сипаттамалар таңдалған үлгіге және қорғаныс қолданбасына сәйкес тексерілуі керек.

Нөлдік тізбекті КТ қайта жаңғырту жобалары үшін қолданылуы мүмкін бе?

Иә. Қатты ядролы және бөлінген ядролы құрылымдар әртүрлі орнату талаптарын орындайды. Бөлінген ядролы дизайн бар кабельдерді орнату кезінде ажырату мүмкін болмаған жағдайда тиімді болуы мүмкін.

Баға ұсынысын сұраған кезде нені ұсынуым керек?

Сатып алу топтары қажетті негізгі апертураны, жүйе жиілігін, өткізгіштің орналасуын, реле үлгісін, қосылу әдісін, негізгі ток талаптарын, орнату ортасын және санын қамтамасыз етуі керек. Бұл мәліметтерді беру Қытай өндірушісіне немесе жеткізушісіне үйлесімді конфигурацияны тиімдірек ұсынуға көмектеседі.

Қорытынды

A Нөлдік реттілік CT ток трансформаторының пончик түріқалдық токты анықтауға бағытталған және практикалық тәсілді қамтамасыз етеді, бұл оны жерге тұйықталудан қорғау, ағып кетуді бақылау, оқшаулауды бақылау және интеллектуалды электр қорғанысы үшін құнды етеді. Оның тороидты өзегі, қайталама орамасы, оқшаулау құрылымы және орнату конфигурациясы жүйенің жұмысына әсер етеді. XiFa жариялаған өнім туралы ақпарат жоғары өткізгіштігі бар кремний болат, оттегісіз мыс эмальданған сым, бірнеше LXK өзек өлшемдері және 50 Гц қуат жүйелерімен үйлесімділікті көрсетеді.

Егер сіз сенімді сатып алсаңызНөлдік реттілік CT ток трансформаторының пончик түріқуатты таратудың жаңа жобасы, қорғаныс жүйесі немесе қайта жаңғырту қолданбасы үшін,бізбен хабарласыңыXiFa сайтында техникалық талаптарды, үлгі таңдауды және баға ұсыныстарын талқылау үшін. Жүйе параметрлерін алдын ала беру өнімді сәйкестендіру мен сатып алуды жылдамдатуға көмектеседі.
