500ква 11кв-тан 0,415кв-қа дейінгі 3 фазалы төмендетілген қуат трансформаторы

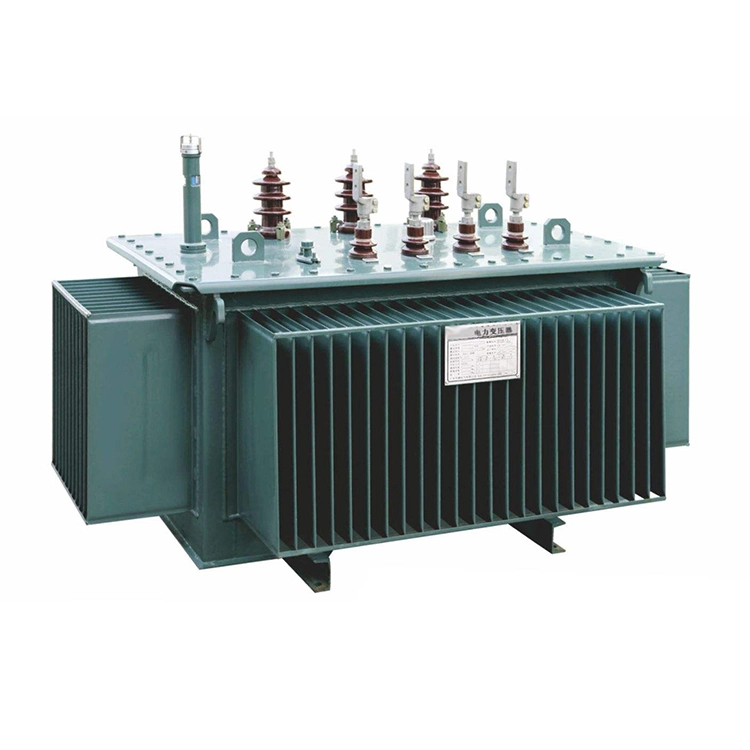

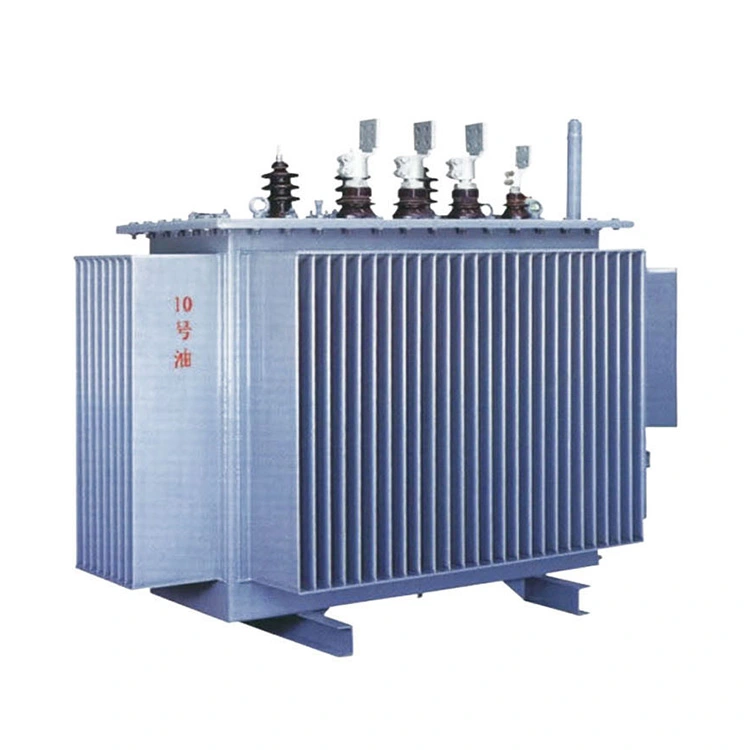

500ква 11кВ-тан 0,415кВ-қа дейінгі 3 фазалы төмендеткіш қуат трансформаторы   500 кв  үш фазалы төмендеткіш трансформатор болып табылады. Бірінші бүйірлік кернеу 11 кв, екіншілік кернеуі 0,415 кв. Трансформатор ашық контурды ауыстырғышпен жабдықталған. Негізгі жағындағы кран диапазоны ±2*2,5%, ал қосылым тобы Dyn11.

Біздің 500ква 11кв-тан 0,415кв дейінгі 3 фазалы төмендететін қуат трансформаторы озық технологиямен жасалған және жоғары сапалы материалдар мен компоненттерді пайдалана отырып, оның сенімді сапасы мен ұзақ қызмет ету мерзімін қамтамасыз етеді, әртүрлі сценарийлерге жарамды.

Біріншіден, оның ықшам құрылымы мен жеңіл салмағы оны әртүрлі орталарда орнатуға қолайлы етеді. Екіншіден, жоғары сапалы материалдарды пайдалану ылғалды және тұз шашатын орталар сияқты қатал орталарға төтеп бере алады. Сонымен қатар, шу деңгейі төмен болғандықтан, 500ква 11кВ-тан 0,415кВ-қа дейінгі 3 фазалы төмендеткіш қуат трансформаторы тұрғын және коммерциялық жерлерде пайдалануға өте қолайлы.

Техникалық параметр:

С: 500ква 11кВ-тан 0,415кВ-қа дейінгі 3 фазалы төмендететін қуат трансформаторының қандай кәсіби мүмкіндіктері мен артықшылықтары бар?

A: Бүкіл машина қуат жүйесіндегі гармоникалық кедергілерді тиімді басатын, үш фазалы шығыс кернеуін теңестіретін және жабдықтың үш фазалы теңдестірілмеген жүктемелерге бейімделуін айтарлықтай арттыратын салалық стандартты Dyn11 қосылым тобын қабылдайды.

500ква 11кв-тан 0,415кВ-қа дейінгі 3 фазалы төмендетілген қуат трансформаторы стандартты 4,5% қысқа тұйықталу кедергісімен жабдықталған және желілік қысқа тұйықталу ақаулары кезінде әсер ету тогын тиімді шектей алады, ішкі орамдарды және ядро ​​құрылымын зақымданудан жан-жақты қорғауды қамтамасыз етеді.

500ква 11кв-тан 0,415кв дейінгі 3 фазалы төмендеткіш қуат трансформаторы +2×2,5% бес деңгейлі кернеуді реттеу мүмкіндіктері бар, қоздырмайтын шүмек ауыстырғышымен жабдықталған. Қадамды реттеу қуатты үзіліссіз аяқталуы мүмкін және ол желідегі кернеудің аймақтық ауытқуларына икемді түрде бейімделіп, төменгі кернеу жағындағы қоректендіру кернеуінің барлық уақытта білікті диапазонда сақталуын қамтамасыз етеді.

Салқындату әдісі ұзақ мерзімді үздіксіз тұрақты жұмыс талаптарын қанағаттандыра алатын жылуды тарату үшін оқшаулағыш майдың және ауа конвекциясының табиғи айналымына негізделген жетілген және сенімді ONAN әдісін қабылдайды.

Өзегі жоғары магниттік өткізгіштігі бар суық прокатталған кремний болат парақтарынан жасалған, ал орамдары жоғары таза оттегісіз мыс материалынан жасалған. Бұл аппараттық құрал деңгейінде жүктемені және жүктемені жоғалтуды айтарлықтай азайтады, нәтижесінде жұмыс энергиясы азаяды және температураның жоғарылауын бақылау жақсырақ болады.

Төмен кернеу жағы 0,415 кВ шығыс кернеуімен жобаланған, желідегі кернеудің төмендеуінің жеткілікті шегін қалдырып, терминалдық электр жабдығының стандартты 400 В жұмыс кернеуін тұрақты түрде алуын қамтамасыз етеді.

500 ква 11 кв-тан 0,415 кв-қа дейінгі 3 фазалы төмендеткіш қуат трансформаторы  толығымен жабылған коррозияға қарсы май резервуарының құрылымын қабылдайды, тамаша шаң өткізбейтін, су өткізбейтін және ағып кетпейтін өнімділігі бар, әртүрлі ішкі және сыртқы орнату орталарының қажеттіліктерін қанағаттандыра алады. Жабдықтың жұмыс шуы төмен және оқшаулаудың тұрақты өнімділігі бар және стандартталған жұмыс және ақылға қонымды жүктеме жағдайында 30 жылға дейін жобалық қызмет ету мерзіміне қол жеткізе алады.
