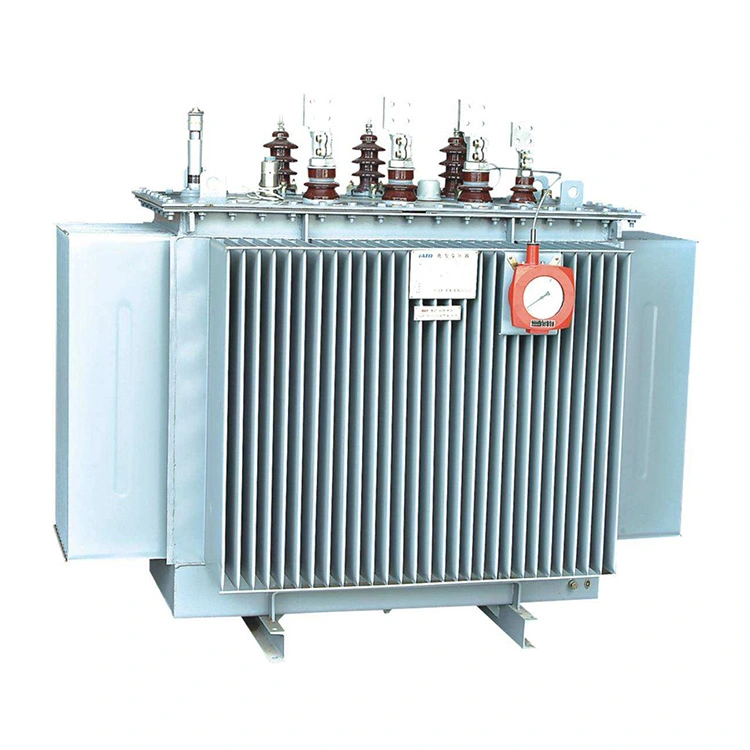

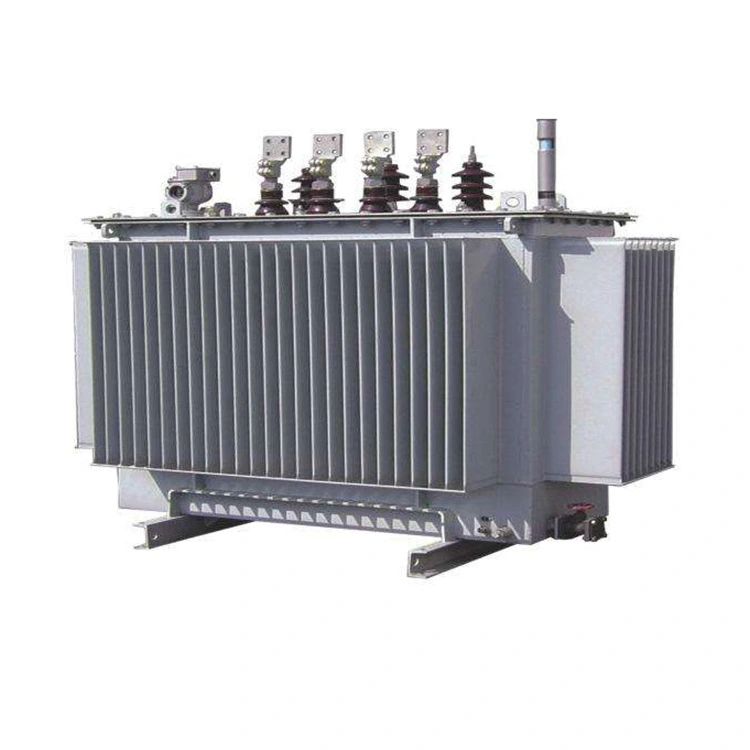

11кв 1000 Ква жүктемедегі кранды өзгерту қуат трансформаторы

11кв 1000 ква жүктеме кранындағы қуат трансформаторының өзегі барлығы жоғары сапалы астық бағытталған суық илектелетін кремний болат парақтарын пайдаланады. Құрылымы толығымен көлбеу және саңылаусыз, ал өзегі көп деңгейлі сатылы пішінді, үш немесе бес тігісті. Ауа шығыны мен шу аз. Домаланған өзек тігіссіз арнайы жабдықтың көмегімен тікелей илектеледі, бұл магниттік кедергіні азайтады және ауаның аз шығынына әкеледі.

Орамдарда жоғары сапалы мыс сым қолданылады. Олар оттегісіз мыс шыбықтар немесе мыс катушкаларды тарту арқылы жасалады. Оның пішіндеріне цилиндрлік, жаңа спиральдық және бөлінген түрлер және т.б. кіреді, бұл 11кв 1000 ква жүктемедегі шүмекті ауыстыратын қуат трансформаторының жеткілікті электрлік беріктігін, механикалық беріктігін және жылуды тарату қабілетін қамтамасыз етеді.

Май цистернасы бір-біріне дәнекерленген жоғары сапалы болат тақталардан жасалған. Жылу тарату құрамдастары чип түріндегі радиаторларды, кеңейту радиаторларын немесе гофрленген май ыдыстарын пайдаланады. Мұнай цистернасы зауытта сенімді тығыздау сынақтарынан өтеді. Ішкі және сыртқы беттері қышқылмен жуылып, фосфатталғаннан кейін, 11кв 1000 ква жүктемедегі кранды ауыстыратын қуат трансформаторы коррозияға төзімді әрі талғампаз үш негіз және бір беткі жабынмен боялады.

Техникалық сипаттамасы:

С: Неліктен кремний болат парақтары 11кв 1000 ква-ның өзегі ретінде жүктеме кранын өзгертетін қуат трансформаторларында қолданылады?

A: Жалпы трансформатор өзектері әдетте кремний болат парақтардан жасалған. Кремнийлі болат – құрамында кремнийі бар болат түрі, кремний мөлшері 0,8%-дан 4,8%-ға дейін. Трансформатордың өзегі ретінде кремний болатты пайдалану кремний болаттың өзі өте магнитті материал болғандықтан. Қуатталған катушкада ол үлкен магниттік индукция қарқындылығын тудыруы мүмкін, осылайша трансформатордың көлемін азайтады.

Біз шын мәнінде 11кВ 1000 ква жүктемені ауыстыратын қуат трансформаторы айнымалы ток жағдайында жұмыс істейтінін білеміз. Қуатты жоғалту тек катушка кедергісінде ғана емес, сонымен қатар ауыспалы электромагниттік әсерге байланысты темір өзегінде де болады. Темір өзегіндегі қуаттың жоғалуы әдетте «темір жоғалуы» деп аталады және ол екі себепке байланысты: бірі «гистерезис жоғалуы», екіншісі «құйынды ток жоғалуы».

Гистерезис жоғалуы - гистерезис құбылысына байланысты магниттелу кезінде ядроның түзетін темір жоғалуы. Бұл жоғалтудың шамасы материалдың магниттік гистерезис контурымен қоршалған ауданға пропорционал. Кремний болатының магниттік гистерезис контуры тар, сондықтан оны трансформатордың өзегі ретінде пайдалану гистерезис жоғалтуының аз болуына әкеледі, бұл қыздыру дәрежесін айтарлықтай төмендетеді.

Сонымен қатар, кремний элементтерінің болуына байланысты кремний болат темір өзек материалының кедергісін айтарлықтай арттыра алады, темір өзегі ішіндегі айнымалы магнит өрісі тудыратын индукциялық құйынды токтарды тиімді басады және құйынды ток шығындарын айтарлықтай азайтады.

Кремний болат парақтардың ламинатталған және қабаттасқан құрылымы, өздерінің төмен жоғалту сипаттамаларымен үйлескенде, 11кв 1000 ква жүктеме түріндегі өзгермелі қуат трансформаторының темір өзегіне қуат жиілігі айнымалы ток жағдайында температураның төменірек көтерілуіне және энергияны тиімдірек және тұрақты жұмыс істеуіне мүмкіндік береді.
