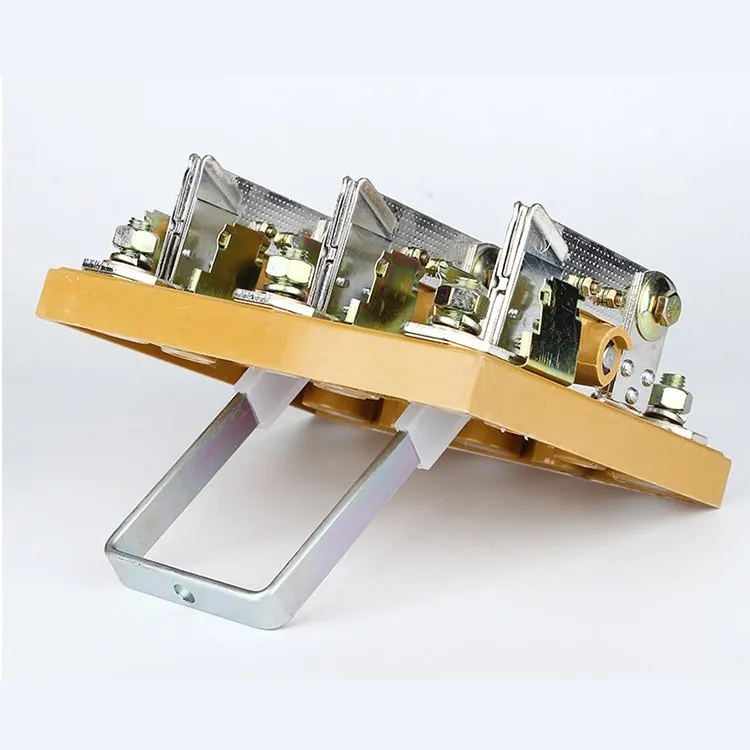

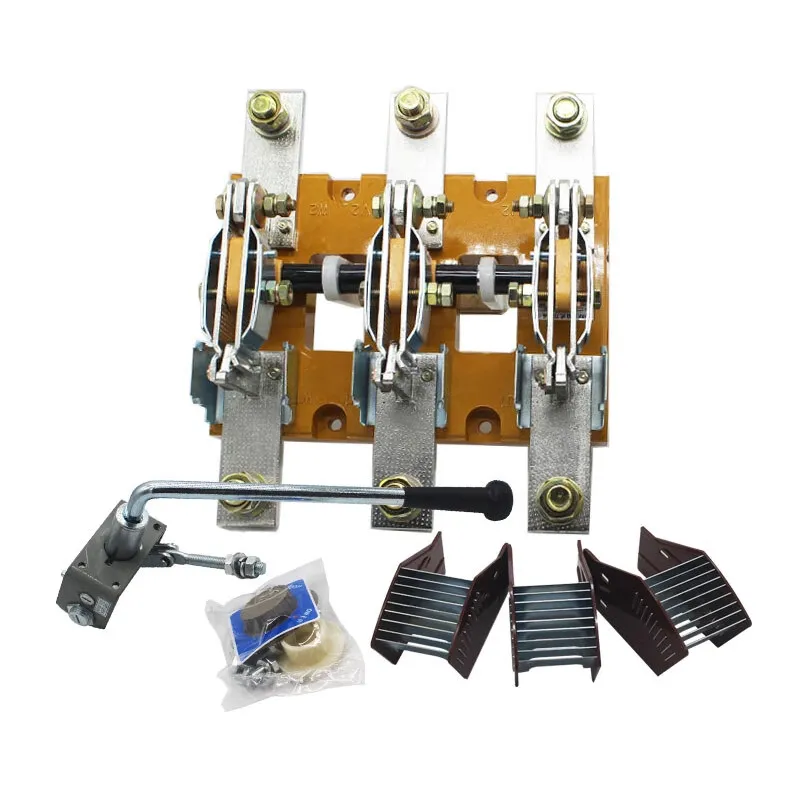

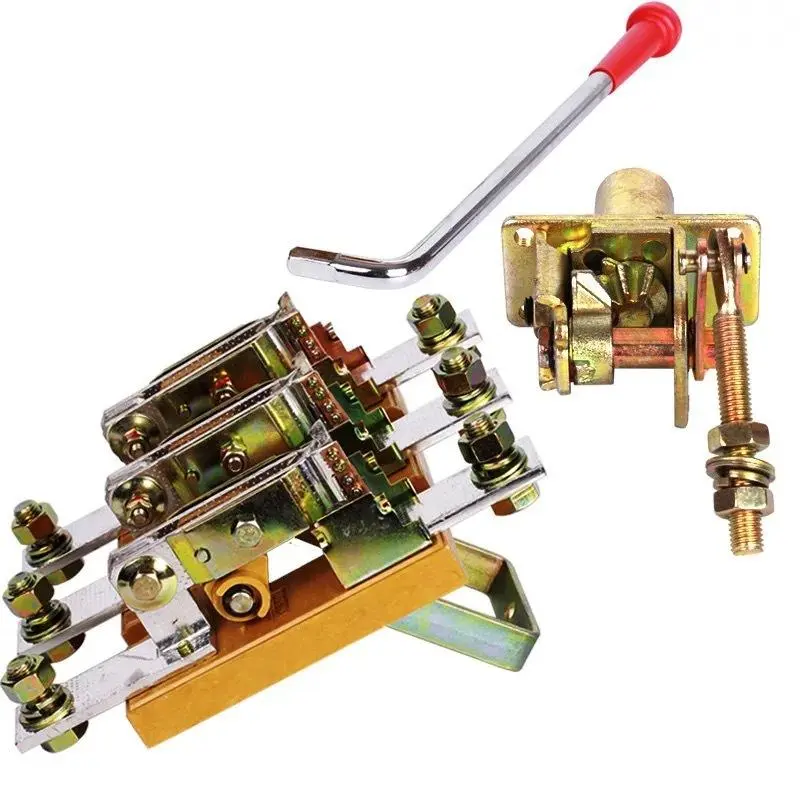

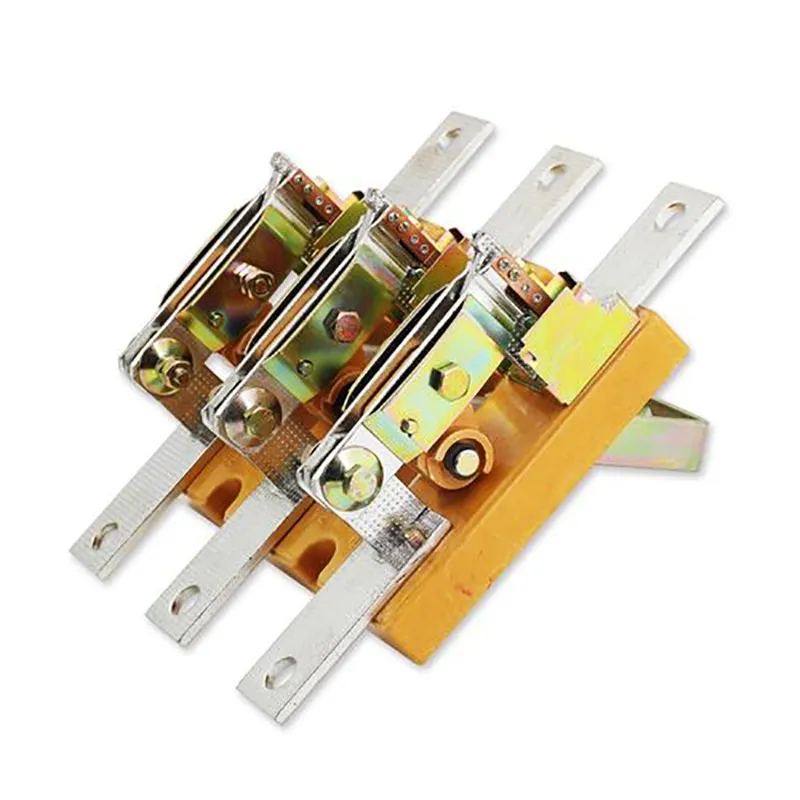

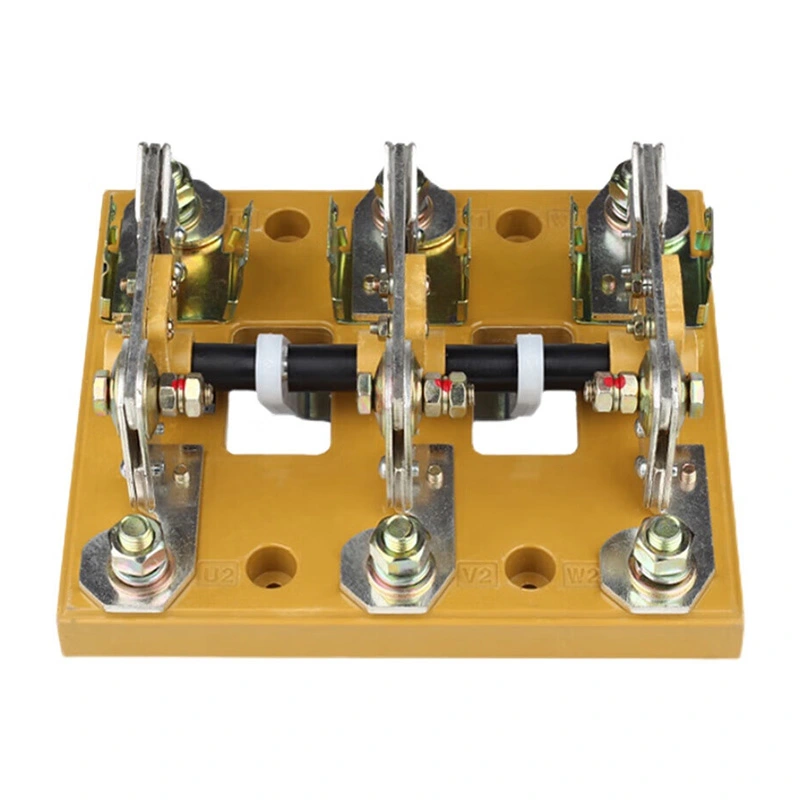

100 ампер 4 полюсті оқшаулағыш қосқыш

Wenzhou XiFa Electric Power Equipment Co., Ltd қатты 100 ампер 4 полюсті оқшаулағыш ажыратқыштарды шығаратын сенімді зауыт болып табылады. Компания өткізгіш бөліктер арасында тиімді оқшаулауды қамтамасыз ету және фазадан фазаға қысқа тұйықталуды болдырмау үшін оқшаулағыш материал ретінде эпоксидті шайырды немесе термосеталық пластмассаларды қабылдайды. Контакт жоғары өткізгіштігі бар мыс немесе күміс жалатылған мыс қорытпасы болуы мүмкін, бұл тізбектің сенімді қосылуын және ажыратылуын қамтамасыз етеді, күміспен қапталған кедергіні, қыздыруды және тотығуды азайтады. Қосымша, әрбір сатылған 100 ампер 4 полюсті оқшаулағыш қосқыштар үшін техникалық топ 24 сағат ішінде клиенттердің сұрақтарына жауап береді.

Сұрау жіберу

Өнім Сипаттамасы

100 ампер 4 полюсті оқшаулағыш қосқыш - тізбектерді ажыратуға және қуат көзін ажыратуға арналған электрлік коммутациялық құрылғы. Ол төрт бөлек полюстен тұрады, оның ішінде екі кіріс терминалы және екі шығыс терминалы бар. Сенімді ажыратуды қамтамасыз ете отырып, 100 ампер 4 полюсті оқшаулағыш қосқыш персонал мен жабдықтың қауіпсіздігін қамтамасыз етеді.

100 ампер 4 полюсті оқшаулағыш қосқыш әдетте үш негізгі бөліктен тұрады: қоршау, жұмыс механизмі және электрлік компоненттер. Қоршау токтың ағып кетуін және электр тогының соғуын болдырмау үшін оқшаулағыш материалдардан жасалған. Жұмыс механизмі қосқышты қолмен ашуға немесе жабуға мүмкіндік береді, ал электрлік құрамдастарға полюстер, қосылым терминалдары және басқа өткізгіш элементтер кіреді.

100 ампер 4 полюсті оқшаулағыш қосқышының жалпы қолданбалары:

1.Қуат жүйелері: Қосалқы станциялар мен тарату желілерінде кеңінен қолданылады, 100 ампер 4 полюсті оқшаулағыш қосқыш қуат ағынын ажыратады немесе қайта бағыттайды, бұл тордың қауіпсіз және тұрақты жұмысын қамтамасыз етуге көмектеседі.

2.Өнеркәсіптік қондырғылар: Машиналарды басқару және автоматтандыру жүйелерінде қолданылады, 100 амп 4 полюсті оқшаулағыш қосқыш техникалық қызмет көрсету кезінде қуатты қауіпсіз ажыратуды қамтамасыз етеді, жұмысшыны да, жабдықты да қорғауды қамтамасыз етеді.

3.Көлік жүйелері: Теміржолдарда, метрополитенде және басқа көлік инфрақұрылымында коммутатор жолаушылар, қызметкерлер мен жабдықтардың қауіпсіздігін қамтамасыз ететін электр тізбектерін оқшаулау үшін қолданылады.

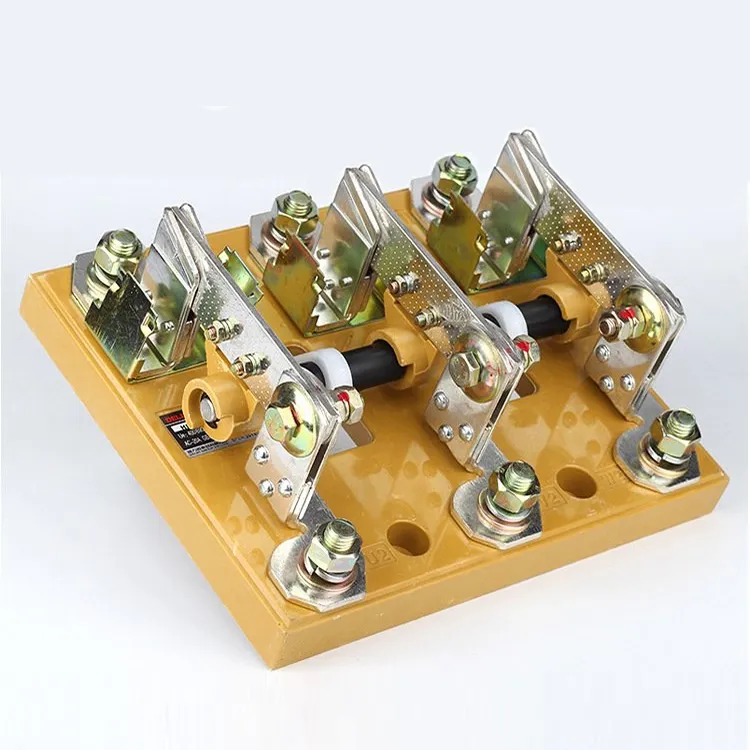

100 Amp 4 Pole Isolator Switch

Өндіріс параметрі:

lth (A)	125A	160А	200А	250А	315A	400А	500А	630А	1000А	1250A	1600А	2000А	2500А	3150A	4000А
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Диэлектрлік күш (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (КВ)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Жұмыс тогы le(A)
400В AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400В AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400В AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750В AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750В AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750В AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220В DC21	125	160	200	250	315	400	500	630
220В DC22	125	160	200	250	315	400	400	500
220В DC23	125	125	160	200
440В DC21	100	125	160	200	315	400	400	500
440В DC22	100	125	160	200	315	400	400	500
440В DC23	100	125	160	200
Мотор қуаты (кВт)
400В	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750 В	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Жасау және бұзу сыйымдылығы
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA ең жоғары мәні)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Механикалық қызмет ету мерзімі (уақыт)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Электрлік қызмет ету мерзімі (уақыт)
Ue=660В Номиналды ток le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Салмағы (кг)
3 тірек	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 тірек	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Жұмыс моменті (Нм)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

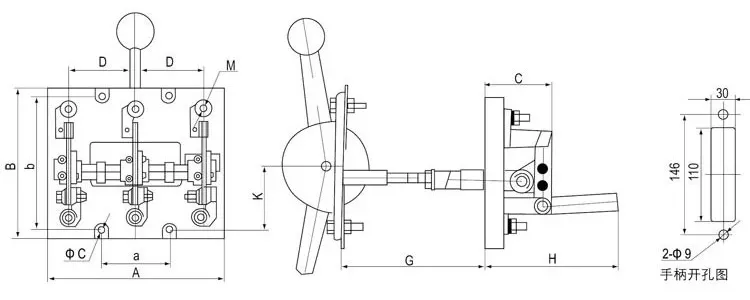

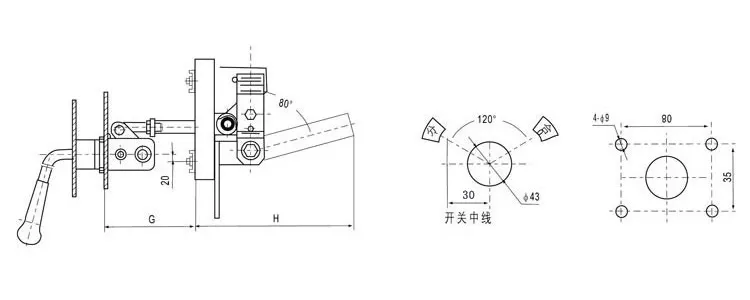

Түр		Жақтау өлшемі (мм)						орнату өлшемі (мм)
Түр		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

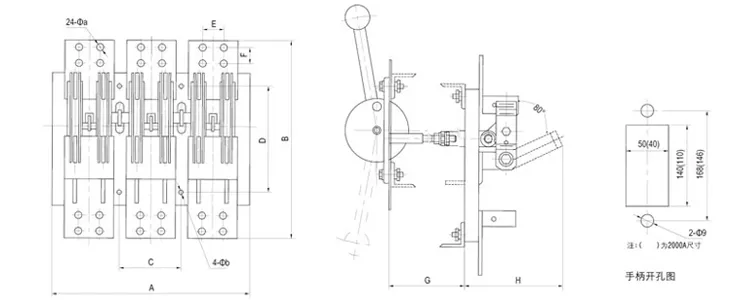

Түр	A	B	C	D	E	F	H	Φа	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

100 Amp 4 Pole Isolator Switch

Өндіріс туралы жиі қойылатын сұрақтар:

С: 100 ампер 4 полюсті оқшаулағыш қосқыш дегеніміз не?

A: Бұл төрт сымды жүйені, әдетте үш фазалы плюс бейтарапты қуат көзінен қауіпсіз ажыратуға арналған қолмен қосқыш. 100 ампермен есептелген ол техникалық қызмет көрсету және қауіпсіздік мақсатында көрінетін және сенімді оқшаулау нүктесін қамтамасыз етеді.

С: 100 ампер 4 полюсті оқшаулағыш қосқыш 100 ампер 3 полюсті оқшаулағыштан қалай ерекшеленеді?

A: 3 полюсті оқшаулағыш тек үш фазалық желілерді ажыратады. 4 полюсті оқшаулағыш үш фазаны және бейтарапты бір уақытта ажыратып, тізбектің толық оқшаулануын қамтамасыз етеді. Бұл қалдық ток ағынының қаупін азайтады және кейбір қолданбаларда жоғары қауіпсіздікті қамтамасыз етеді.

С: 100А 4 полюсті оқшаулағышты пайдаланудың негізгі артықшылықтары қандай?

A: Негізгі артықшылықтарға фазалар мен бейтараптарды толық ажырату, кеңістікті үнемдейтін ықшам дизайн, орнатудың қарапайымдылығы және жоғары сенімділік кіреді. Ол техникалық қызмет көрсету кезінде қауіпсіздікті арттыратын анық, көрінетін үзіліс нүктесін қамтамасыз етеді.
