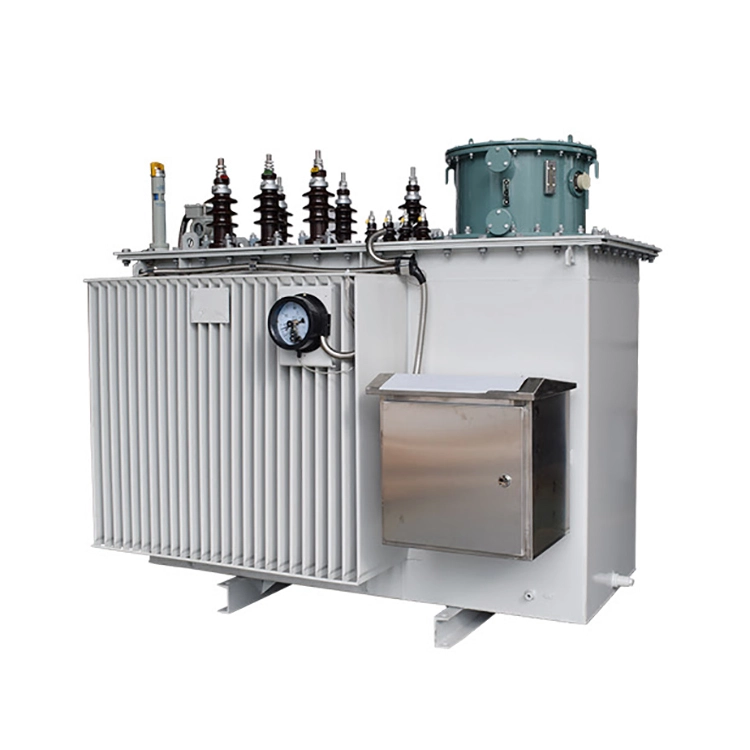

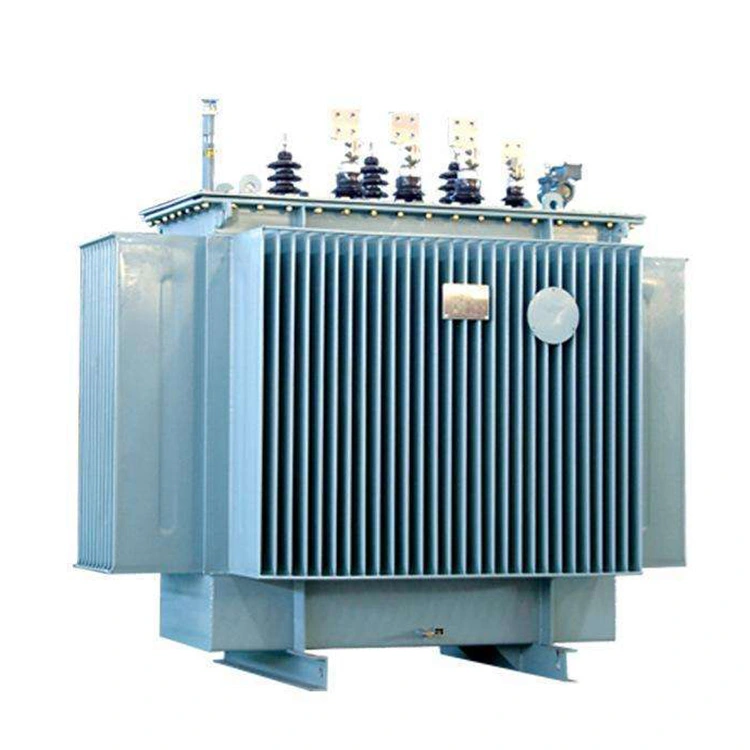

Номиналды қуаты 1600 кВА жоғары вольтты жағы 11кВ қалалық электр желісінің кіріс желілерімен үйлесімді, ал төмен вольтты жағы 415В үш фазалы айнымалы ток, 1600ква 11кВ 415в таратушы қуат трансформаторы 380В электрмен жабдықтау және өнеркәсіптік электрмен жабдықтау талаптарына толық сәйкес келеді.
Стандартты Dyn11 қосылым тобын қабылдау арқылы гармоникалық басу мүмкіндігі күшті және үш фазалы жүктеме теңестіріледі, бұл 1600 ква 11 кв 415 в тарату қуат трансформаторы үшін тұрақты қуат кернеуін қамтамасыз етеді. Жалпы оқшаулау деңгейі жоғары болғандықтан, ол ылғалға өтпейді, қартаюға төзімді және сыртқы және ішкі ортадағы әртүрлі қатал жұмыс жағдайларына бейімделе алады және сондықтан ұзаққа созылады.
1600ква 11кв 415в таратушы қуат трансформаторының стандартты конфигурациясы ONAN майға батырылған өзін-өзі салқындату салқындату әдісі болып табылады. ONAF мәжбүрлі ауаны салқындату режимін де таңдауға болады. Кернеуді реттеу конфигурациясы екі түрді қамтиды: қоздыру кернеуін реттеу жоқ (±2×2,5%) және жүктеме кернеуін реттеу (±4×2,5%). Ол электр желісінің кернеуінің ауытқуын қабылдай алады және токтың статикалық үзілуін реттеу немесе жүктемемен үздіксіз тұрақты кернеуді реттеу талаптарын қанағаттандыра алады.
Гофрленген отын багында сыртқы радиатордың қажеттілігін болдырмайтын кіріктірілген салқындату бар. Құрылым қорғаныш Құрылыс отын деңгейінің индикаторымен, термометрмен, қысымды төмендететін клапанмен және ылғал сіңіргішпен | Ылғалға төзімді, шаң өткізбейтін, ағып кетпейтін және төмен шу сипаттамалары бар тығыздау өнімділігі тамаша. 1600 ква 11 кв 415 в тарату қуат трансформаторы ұзақ уақыт бойы сыртқы және ішкі тарату бөлмелері сияқты күрделі жұмыс орталарына бейімделе алады. Пайдалану шарттары тұрақты, қызмет ету мерзімі ұзақ және кейінгі техникалық қызмет көрсету құны төмен.
|
Өнім атауы |
1600ква 11кв 415в таратушы қуат трансформаторы |
|
Кезең |
3 кезең |
|
Бастапқы кернеу (HV) |
11 кВ |
|
Екінші кернеу (LV) |
415 В |
|
Ауқым түртіңіз |
±2×2,5% |
|
Векторлық топ |
Dyn11 |
|
Салқындату әдісі |
ONAN (табиғи табиғи ауа майы) |
|
Қысқа тұйықталу кедергісі |
4,5% ~ 5,5% |
|
Жүксіз жоғалту (P₀) |
≤ 1700 Вт (S11) / ≤ 1400 Вт (S13) |
|
Жүктеменің жоғалуы (Pₖ @ 75℃) |
≤ 11800 Вт (S11) / ≤ 11000 Вт (S13) |
|
Жүктемесіз ток |
≤ 1,0% |
|
Оқшаулау деңгейі |
HV: BIL 75kV, Қуат жиілігі 28 кВ төзімді LV: Қуат жиілігі 3 кВ төзімді |
|
Орам материалы |
Мыс / Алюминий |
|
Қорғаныс түрі |
Сыртқы жабық түрі |
|
Орындау стандарты |
IEC 60076 |
С: Трансформаторлардың тиімділігін қалай арттыруға болады?
A:1) Шығыны аз және энергия тиімділігі жоғары трансформаторларды таңдап көріңіз.
2) Жүктеме жағдайына қарай сәйкес сыйымдылығы бар трансформаторды таңдаңыз.
3) Трансформатордың орташа жүктеме коэффициенті 70%-дан жоғары болуы керек.
4) Орташа жүктеме коэффициенті жиі 30%-дан аз болғанда, шағын қуатты трансформаторды сәйкесінше ауыстыруды қарастырыңыз.
5) Трансформатордың белсенді қуатты беру мүмкіндігін арттыру үшін жүктеменің қуат коэффициентін жақсарту.
6) Жүктемені орынды конфигурациялаңыз және жұмыс істеп тұрған трансформаторлар санын азайтыңыз.
