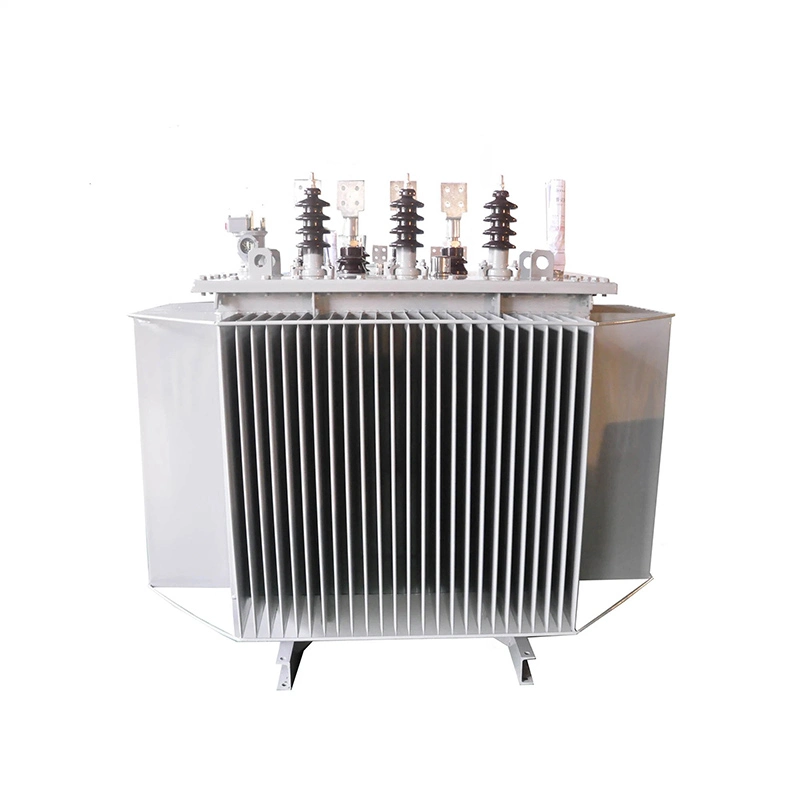

22кв қуат трансформаторы 1000ква майға батырылған

Майға батырылған 22 кВ қуат трансформаторының 1000 ква өзегі жоғары магниттік сіңіргіш дәнге бағытталған, суық илектелген феррит магниттік өзегінен жасалған. Өзек қабатталған өзектердің толық көлбеу біріктірілген құрылымымен. Негізгі бағанның көп деңгейлі сатылы дөңгелек қимасы бар, ал қамыт пен өзектің көлденең қимасының ауданы бірдей.

22кВ қуат трансформаторы 1000ква май құйылған толқынды қабырғалардан тұратын майлы багы бар. Ішкі жағы шаң өткізбейтін бояумен қапталған және бояу қабаты берік. Толқынды жылу қабылдағыштың салқындату әсері бар және оның қаттылығы қоршаған ортаның температурасын реттеуден туындаған трансформатор майының салмақ өзгерістерін өтей алады.

Сондықтан герметикалық трансформаторда трансформатордың жалпы салыстырмалы биіктігін төмендететін май қабаты жоқ. When the 22kv power transformer 1000kva oil immersed is packaged, the vacuum oil filling processing technology is adopted, completely removing the moisture in the transformer, and the transformer oil does not come into contact with the air.

Бұл су мен оттегінің трансформаторға түсуіне және трансформатордың оқшаулауының үздіксіз нашарлауына тиімді жол бермейді. Трансформатор майы ескіруі мүмкін, сондықтан май сынамасын жүйелі түрде жүргізудің қажеті жоқ.

22кВ күштік трансформатор 1000ква майлы техникалық параметр:

Неліктен 22кВ күштік трансформатордың темір өзегі 1000ква майға батырылған жерленген?

Қуат трансформаторы қалыпты жұмыс істегенде, темір өзекшеде сенімді жерге қосу нүктесі болуы керек. Жерге қосылмаса, темір өзек пен жер арасындағы қалқымалы кернеу темір өзегі мен жер арасындағы үзіліссіз разрядты тудырады. Темір өзек бір нүктеде жерге тұйықталғаннан кейін, темір өзекте қалқымалы потенциалды қалыптастыру мүмкіндігі жойылады. Дегенмен, темір өзекшенің бірнеше жерге қосу нүктесі болған кезде, темір өзектер арасындағы біркелкі емес потенциал жерге қосу нүктелері арасында айналмалы ток қалыптастырады, бұл темір ядроның бірнеше жерге қосу нүктелерінде қызып кетуді тудырады. Бұл көп нүктелі жерге тұйықталуға әкеліп соғуы мүмкін, соның салдарынан темір өзегі тұйықталып, темірдің жоғалуы артады, бұл трансформатордың өнімділігі мен қалыпты жұмысына елеулі әсер етеді және тіпті газдың ауыр әсерінен істен шығуға әкелуі мүмкін.

Күйіп кеткен және балқыған жергілікті темір өзегі темір жоңқалары арасында қысқа тұйықталуды тудыруы мүмкін, бұл темірдің жоғалуын арттырады және трансформатордың өнімділігі мен қалыпты жұмысына айтарлықтай әсер етеді, жөндеу үшін темір өзегінің кремний болат парақтарын ауыстыруды қажет етеді. Сондықтан, 22кв қуат трансформаторы 1000ква майға батырылған бірнеше жерге қосу нүктелерінің болуына  рұқсат етілмейді; оның тек бір жерге қосу нүктесі болуы мүмкін және болуы керек.
