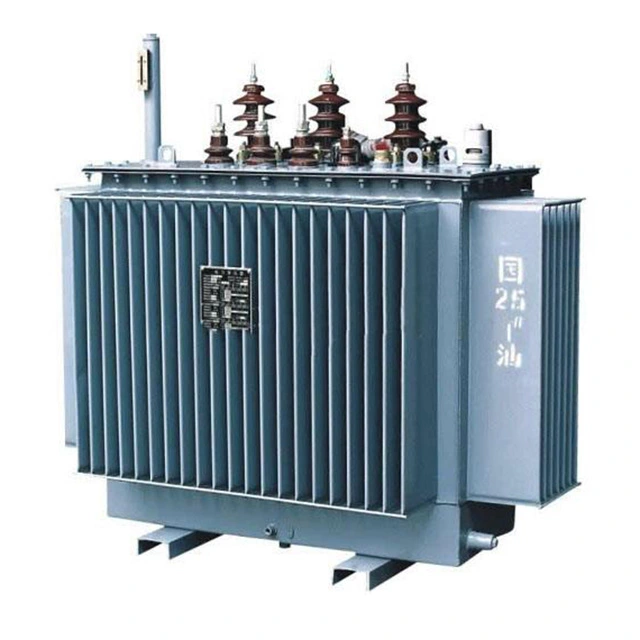

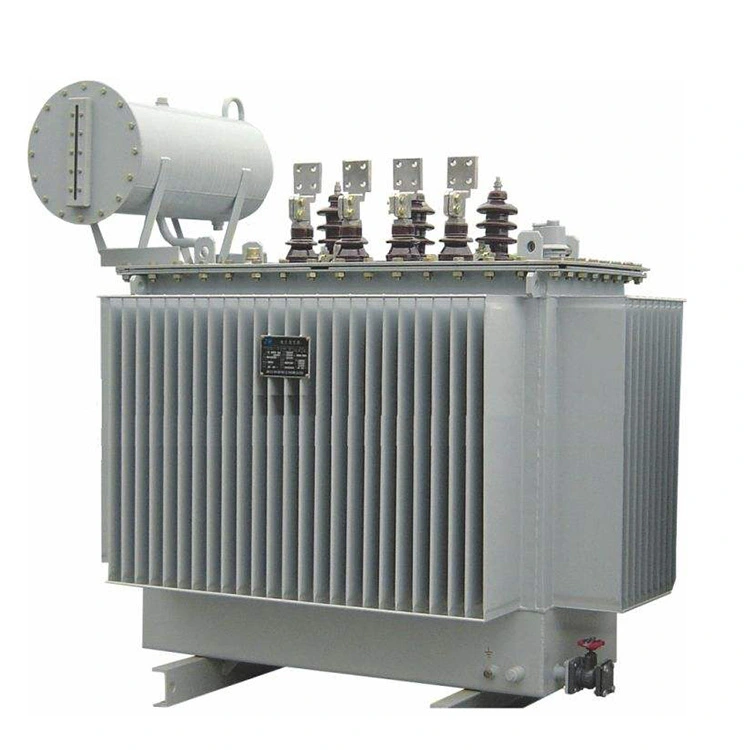

Электрлік 3 фазалы 10кВ 400ква қуат трансформаторы

3 фазалы 10 кв 400 ква электр трансформаторы негізінен өзек, орамдар, май ыдысы, салқындату құрылғысы және қорғаныс құрылғысы сияқты компоненттерден тұрады. The cores all adopt a core type structure, and usually the core type structure uses the overlapping assembly process. Орамдар үш фазалы қуат трансформаторының тізбек бөлігі болып табылады.

3 фазалы 10кВ 400ква қуат трансформаторының жоғары және төмен вольтты втулкалар өткізгіштері бар фарфордан оқшауланған түтіктер болып табылады. Олар трансформатордың бастапқы және қайталама орамдарының қосылыс және шығыс ұштарын бекіту және оқшаулау үшін қолданылады.

Май цистернасы резервуар корпусынан, резервуардың қақпағынан, жылуды тарату құрылғысынан және майды шығару клапанынан тұрады. Оның негізгі функциялары трансформаторды бір бүтінге біріктіру және жылуды бөлуді қамтамасыз ету. Ішінде орамдар, өзек және трансформатор майы бар.

3 фазалы 10кв 400ква қуат трансформаторының майы тек қана айналмалы салқындату және жылуды тарату функцияларына ие емес, сонымен қатар оқшаулағыш әсерге ие. Орамдар мен резервуар корпусының (цистерна қабырғалары мен резервуар түбі) арасында белгілі бір қашықтық бар, ол резервуардағы майдың оқшаулағыш қабатымен оқшауланады.

Жарылыстан қорғалған құбыр, оның функциясы жанармай багындағы жарылыс апаттарының алдын алу болып табылады. Кранды ауыстырғыш трансформатордың шығыс кернеуін реттеу үшін трансформатор орамаларының айналым санын өзгерту үшін қолданылады. 3 фазалы 10кВ 400ква қуат трансформаторының кернеуді реттейтін әдісі оның орамдарының біріне шүмектерді орнату, орамдағы бұрылыстардың бір бөлігін алып тастау немесе қосу, осылайша бұрылыстар санын өзгерту және кернеу қатынасын өзгерту мақсатына жету.

Техникалық параметр:

С: 3 фазалы 10кв 400ква қуат трансформаторының өзегі жылуды қалай таратады?

A: Трансформатордың қалыпты жұмысы кезінде өзек темірдің жоғалуына байланысты жылу шығарады. Ядроның салмағы мен көлемі неғұрлым көп болса, соғұрлым ол жылу шығарады. Трансформатор майының температурасы 95 градустан жоғары қартаюға бейім, сондықтан өзек бетінің температурасын мүмкіндігінше осы температурадан төмен ұстау керек. Бұл ядроның жылуын жылдам тарату үшін ядроның жылуды тарату құрылымын қажет етеді. Жылу диссипациясының құрылымы негізінен ядроның жылуды диссипациялау бетін арттыру болып табылады. Ядроның жылу диссипациясы негізінен мұнай арнасының жылу диссипациясын және ядроның ауа арнасының жылу диссипациясын қамтиды.

Сыйымдылығы үлкен майлы трансформаторларда жылуды тарату әсерін күшейту үшін май арналары жиі өзек қабаттарының арасына орнатылады. Май арналары екі түрлі: бірі кремний болат парақтарға параллель, екіншісі болат парақтарға перпендикуляр. Соңғы қондырғы жылуды жақсырақ таратуға әсер етеді, бірақ құрылымы күрделірек.

Құрғақ түрдегі трансформаторларда өзек ауамен салқындатылады. Ішкі температураның рұқсат етілген мәннен аспауын қамтамасыз ету үшін темір өзек бағаналары мен қамыттарда ауа арналары жиі орнатылады.
