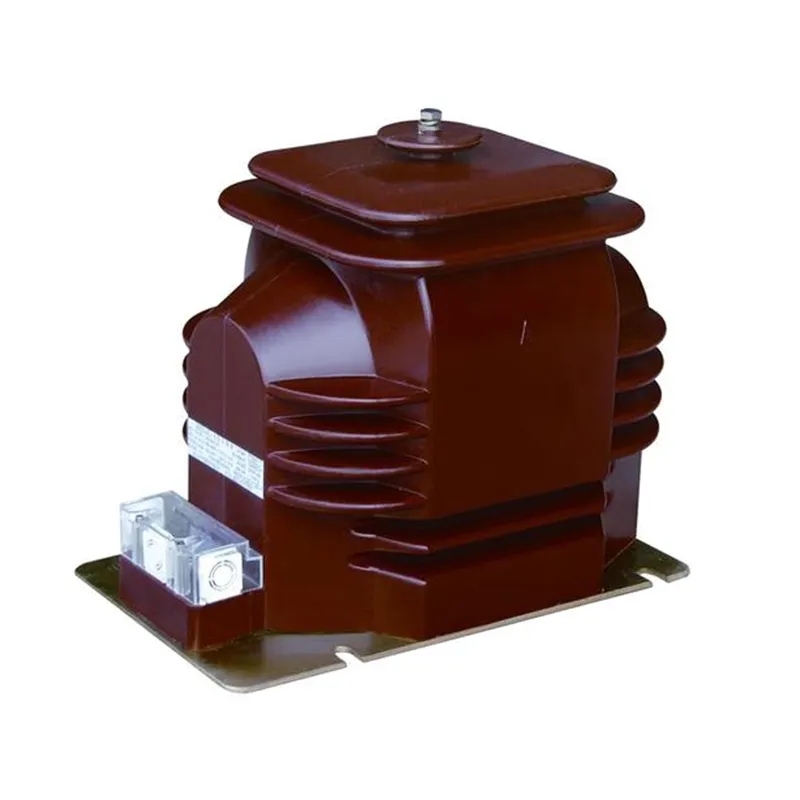

Электр тарату жүйелері барған сайын күрделене түскен сайын, кернеуді дәл өлшеу және сенімді қорғаныс бұрынғыдан да маңызды. АҚосалқы станциядағы 13,8 Кв бір фазалы потенциалдық трансформаторөлшеу, бақылау, релелік қорғаныс және автоматика жүйелері үшін кернеуді дәл түрлендіруді қамтамасыз етуде маңызды рөл атқарады.
XiFaжоғары сапаны қамтамасыз етуге маманданғанҚосалқы станциядағы 13,8 Кв бір фазалы потенциалдық трансформаторзаманауи инженерлік желілерге, өнеркәсіптік қосалқы станцияларға, жаңартылатын энергия объектілеріне және электр энергиясын тарату инфрақұрылымдарына арналған шешімдер. Бұл мақалада осы маңызды қосалқы станциялардың құрамдас бөліктерінің жұмыс принциптері, құрылысы, артықшылықтары, техникалық сипаттамалары, қолданбалары, орнату мәселелері және техникалық қызмет көрсету талаптары қарастырылады.
Потенциалды трансформатор (ПТ), сондай-ақ кернеу трансформаторы (VT) деп те аталады, өлшеу құралдарына, қорғаныс релелеріне, SCADA жүйелеріне және бақылау жабдығына жарамды стандартталған төменгі қайталама кернеулерге жоғары бастапқы кернеу деңгейін төмендетуге арналған аспаптық трансформатор.
A Қосалқы станциядағы 13,8 Кв бір фазалы потенциалдық трансформатор13,8 кВ шамасындағы орташа вольтты қуат жүйесінің кернеулерін 120 В, 110 В немесе басқа стандартталған мәндер сияқты қауіпсіз және өлшенетін шығыстарға арнайы түрлендіреді.
Бұл трансформаторлар өлшеудің жоғары дәлдігін сақтай отырып, жоғары вольтты тізбектер мен төмен вольтты басқару жүйелері арасындағы электрлік оқшаулауды қамтамасыз етеді.
Жұмыс принципі электромагниттік индукцияға негізделген. Бастапқы орама 13,8 кВ желіге қосылған кезде трансформатор өзегінің ішінде магнит ағыны пайда болады.
Бұл магнит ағыны бастапқы және қайталама орамдар арасындағы айналымдардың қатынасына сәйкес қайталама орамда пропорционалды кернеуді тудырады.
Алынған төмен вольтты сигнал қауіпсіз түрде бере алады:
Бастапқы кернеудің толқын пішінін дәл қайта шығару арқылы трансформатор бүкіл қосалқы станцияда сенімді бақылау мен қорғауды қамтамасыз етеді.
Жоғары сапалы 13,8 кВ потенциалдық трансформатор пайдалану қауіпсіздігі мен өлшеу дәлдігін қамтамасыз ететін бірнеше маңызды компоненттерден тұрады.
| Құрамдас | Функция |
|---|---|
| Бастапқы орама | Орташа вольтты жүйеге тікелей қосылған |
| Екінші орама | Құралдар үшін төмендетілген кернеу шығысын қамтамасыз етеді |
| Магниттік ядро | Магниттік ағынды тиімді тасымалдайды |
| Оқшаулау жүйесі | Диэлектрлік беріктік пен қауіпсіздікті қамтамасыз етеді |
| Фарфор немесе полимерлі корпус | Ішкі компоненттерді қоршаған орта жағдайларынан қорғайды |
| Терминал жинағы | Қауіпсіз электр қосылымдарын қамтамасыз етеді |
| Жерге қосу құрылымы | Жұмыс қауіпсіздігін жақсартады |
XiFa сияқты премиум өндірушілер сенімділік пен қызмет мерзімін арттыру үшін озық оқшаулау материалдары мен дәл орау әдістерін пайдаланады.
Техникалық сипаттамалар жоба талаптарына сәйкес әртүрлі болғанымен, келесі параметрлер әдетте қосалқы станция қолданбаларында кездеседі.
| Параметр | Типтік мән |
|---|---|
| Номиналды кернеу | 13,8 кВ |
| Фаза түрі | Бір фазалық |
| Жиілік | 50Гц / 60Гц |
| Екінші кернеу | 120В, 110В немесе теңшелген |
| Дәлдік класы | 0,2, 0,5, 1,0 |
| Оқшаулау деңгейі | IEC/ANSI стандарттарына сәйкес |
| Орнату | Сыртқы немесе ішкі |
| Салқындату әдісі | Табиғи ауаны салқындату |
| Қорғаныс класы | Ауа райына төзімді дизайн |
Потенциалды трансформаторлар дәл өлшеуге және жүйені талдауға мүмкіндік беретін жоғары дәлдіктегі кернеуді масштабтауды қамтамасыз етеді.
Қорғаныс релелері қалыпты емес жұмыс жағдайларын тез және дәл анықтау үшін дәл кернеу кірістеріне сүйенеді.
Өлшеу жабдығын жоғары вольтты тізбектерден оқшаулау арқылы ПТ электрлік қауіптерді айтарлықтай азайтады.
Үздіксіз кернеу мониторингі операциялық хабардарлықты жақсартады және профилактикалық қызмет көрсету бағдарламаларын қолдайды.
Сапалы оқшаулау жүйелері мен берік корпустар ондаған жылдар бойы сенімді жұмыс істеуге мүмкіндік береді.
Заманауи қосалқы станциялар кернеу туралы нақты деректерді қажет ететін цифрлық бақылау және автоматтандыру жүйелеріне көбірек тәуелді.
13,8 кВ бір фазалы потенциал трансформаторы көптеген секторларда кеңінен қолданылады.
Кернеуді дәл өлшеу және қорғау қажет болған жерде бұл трансформаторлар шешуші рөл атқарады.
Дұрыс PT таңдау бірнеше инженерлік факторларды мұқият бағалауды талап етеді.
Трансформатордың номиналды жүйе кернеуіне және оқшаулау талаптарына сәйкес келетініне көз жеткізіңіз.
Табысты есепке алу қолданбалары әдетте жалпы бақылау жүйелеріне қарағанда жоғары дәлдік сыныптарын талап етеді.
Есептегіштерден, релелерден және бақылау жабдықтарынан жалпы қосылған жүктемені есептеңіз.
Ылғалдылықты, ластану деңгейін, биіктікті, температураны және сейсмикалық талаптарды ескеріңіз.
IEC, ANSI, IEEE және жергілікті утилита стандарттарына сәйкестігін тексеріңіз.
Ұзақ мерзімді сенімділікке қол жеткізу үшін дұрыс орнату маңызды.
Осы процедураларды орындау іске қосу мәселелерін барынша азайтады және жабдықтың қызмет ету мерзімін жақсартады.
Тұрақты техникалық қызмет көрсету үздіксіз өнімділік пен жүйе сенімділігін қамтамасыз етеді.
| Техникалық қызмет көрсету қызметі | Ұсынылатын жиілік |
|---|---|
| Көрнекі тексеру | Ай сайын |
| Терминалдың тығыздығын тексеру | Тоқсан сайын |
| Оқшаулауға төзімділік сынағы | Жыл сайын |
| Оқшаулағыштарды тазалау | Қажетті түрде |
| Жылулық бақылау | Жыл сайын |
| Калибрлеуді тексеру | Коммуналдық стандарттарға сәйкес |
Профилактикалық қызмет көрсету күтпеген тоқтаулар мен ауыстыру шығындарын айтарлықтай азайтады.
| Ерекшелік | Потенциалды трансформатор (PT) | Ток трансформаторы (КТ) |
|---|---|---|
| Негізгі функция | Кернеуді өлшеу | Ағымдағы өлшем |
| Байланыс | Параллель | Сериялар |
| Шығару | Төмендетілген кернеу | Азайтылған ток |
| Әдеттегі екінші мән | 110 В немесе 120 В | 1А немесе 5А |
| Қолданба | Өлшеу және қорғау | Өлшеу және қорғау |
Екі аспап трансформаторы электр жүйесін толық бақылау мен қорғауды қамтамасыз ету үшін бірге жұмыс істейді.
Электр энергетикасы цифрлық қосалқы станциялар мен интеллектуалды желілік инфрақұрылымдарға қарай қарқынды дамып келеді.
Болашақ әзірлемелер мыналарды қамтиды:
XiFa сияқты өндірушілер осы дамып келе жатқан салалық талаптарды қолдау үшін озық трансформаторлық технологияларға инвестициялауды жалғастыруда.
Оның негізгі мақсаты - өлшеу, өлшеу және қорғау құрылғылары үшін жарамды стандартталған төмен кернеулерге жоғары вольтты деңгейлерді қауіпсіз төмендету.
Кернеуді дәл өлшеу сенімді есепшотты, жүйені бақылауды, ақауларды анықтауды және қорғауды үйлестіруді қамтамасыз етеді.
Иә. Көптеген модельдер ауа-райына төзімді оқшаулау және корпус жүйелерімен сыртқы орнату үшін арнайы әзірленген.
Тиісті техникалық қызмет көрсету кезінде жоғары сапалы әлеуетті трансформаторлар көбінесе 25 жылдан астам қызмет ету мерзімін қамтамасыз етеді.
Потенциалды трансформаторларды таңдау және орнату кезінде әдетте IEC, ANSI, IEEE және утилитаға тән стандарттарға сілтеме жасалады.
Коммуналдық қызметтер, өнеркәсіптік зауыттар, жаңартылатын энергия объектілері, көлік жүйелері, тау-кен жұмыстары және коммерциялық электр желілері барлығы оларға байланысты.
A Қосалқы станциядағы 13,8 Кв бір фазалы потенциалдық трансформаторкернеуді өлшеу, релелік қорғаныс, энергияны өлшеу және қуат жүйесін бақылау үшін негізгі компонент болып табылады. Электрлік оқшаулауды сақтай отырып, кернеуді дәл түрлендіруді қамтамасыз ету қабілеті оны заманауи қосалқы станциялар мен өнеркәсіптік электр жүйелері үшін таптырмас етеді.
Коммуналдық тарату желілерін, жаңартылатын энергия жобаларын немесе өнеркәсіптік нысандарды қолдау болсын, тәжірибелі өндірушіден сенімді трансформаторды таңдау жұмыс қауіпсіздігін, өлшеу дәлдігін және жүйе сенімділігін айтарлықтай арттырады.
Келесі қосалқы станция жобасы үшін сенімді және жоғары өнімді шешім іздеп жүрсіз бе?XiFaталап етілетін халықаралық стандарттарға және әртүрлі қолданбалы талаптарға жауап беруге арналған кәсіби әзірленген әлеуетті трансформаторларды ұсынады.Бізбен хабарласыңыжоба қажеттіліктерін талқылау, техникалық қолдау сұрау немесе сарапшылар тобынан теңшелген баға ұсынысын алу үшін бүгін.
