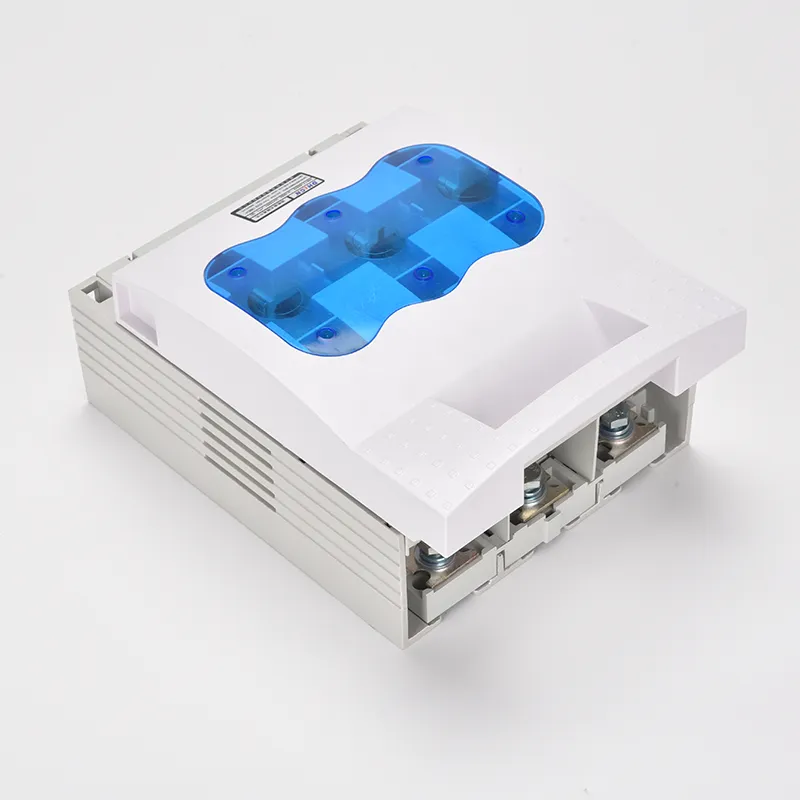

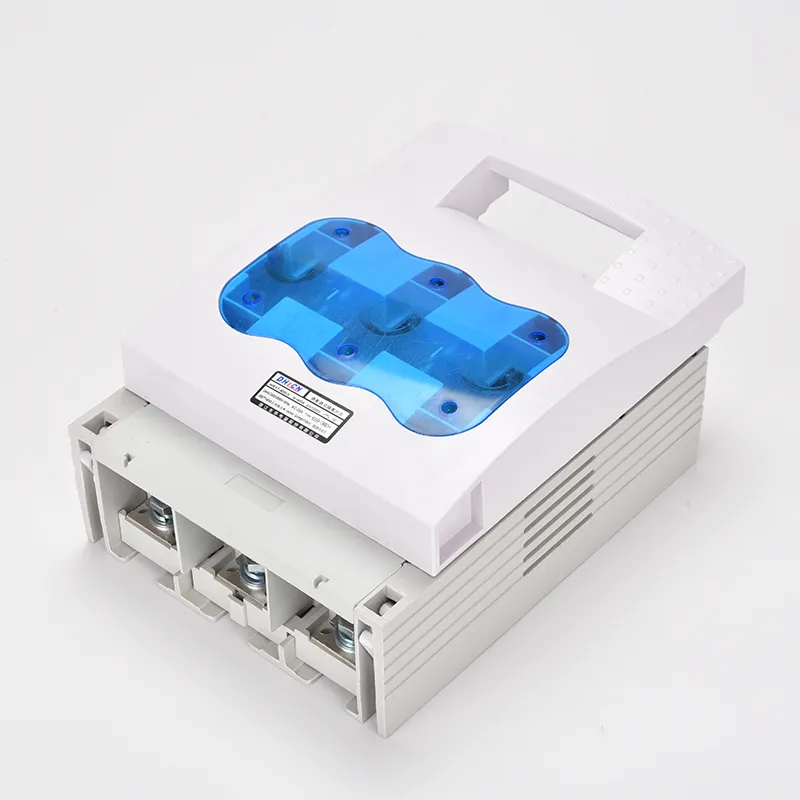

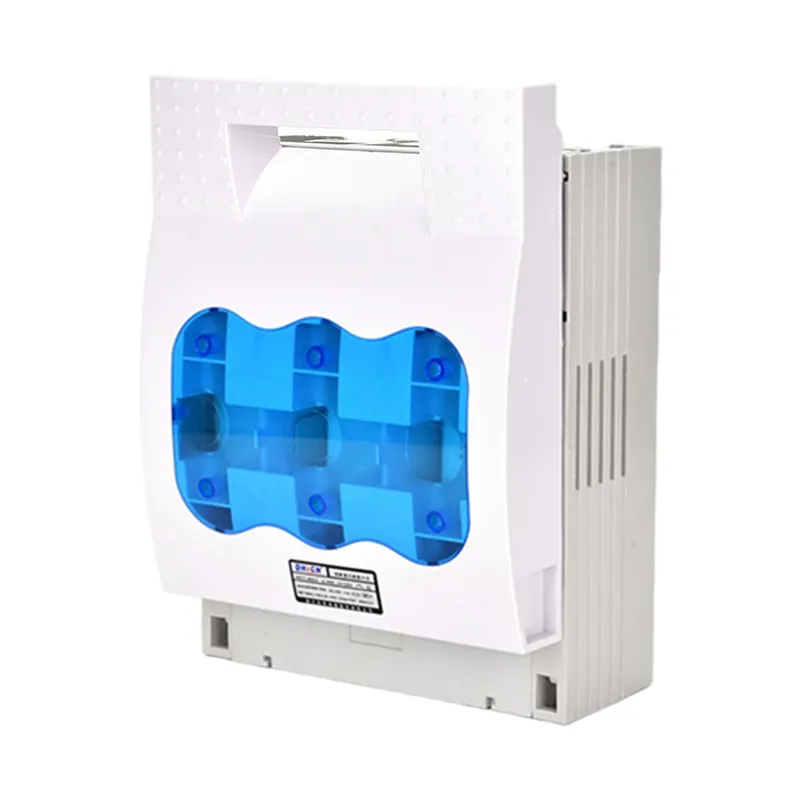

100а сақтандырылған 3 полюсті оқшаулағыш қосқыш - сақтандырғышты, оқшаулағышты және қосқышты бір блокқа біріктіретін біріктірілген құрылғы. Ол ең алдымен қалыпты жұмыс кезінде токты ажырату және қысқа тұйықталу және артық жүктеме кезінде токты үзу үшін қолданылады. Коммутатордың бұл түрі төмен баға, тұрақты жұмыс және техникалық қызмет көрсетудің қарапайымдылығы сияқты артықшылықтарды ұсынады, сонымен бірге сақтандырғыш элементі арқылы тізбекті қорғауды және қашықтан бақылау мүмкіндіктерін қамтамасыз етеді.

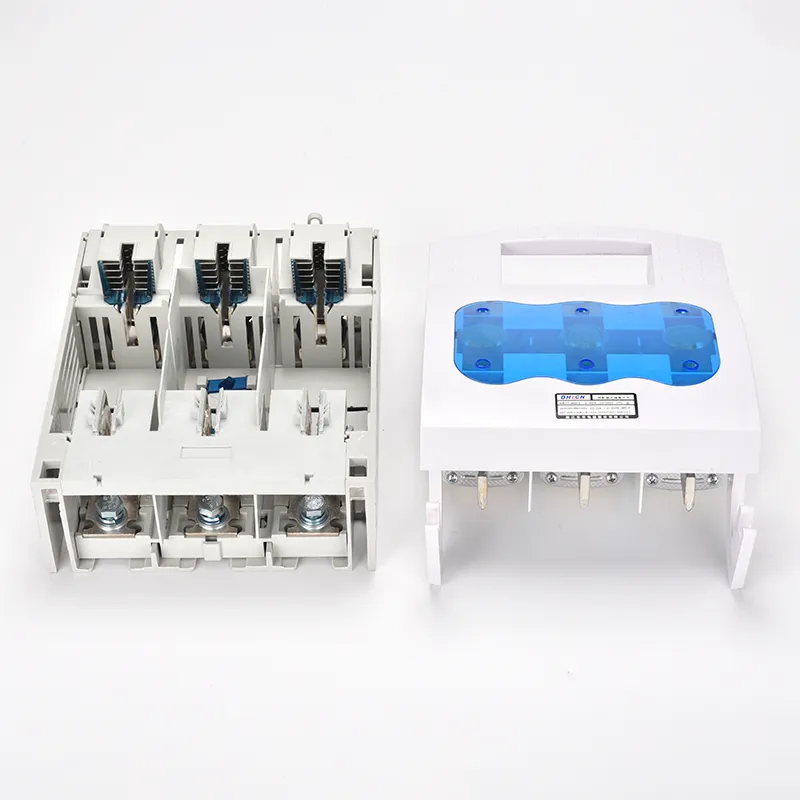

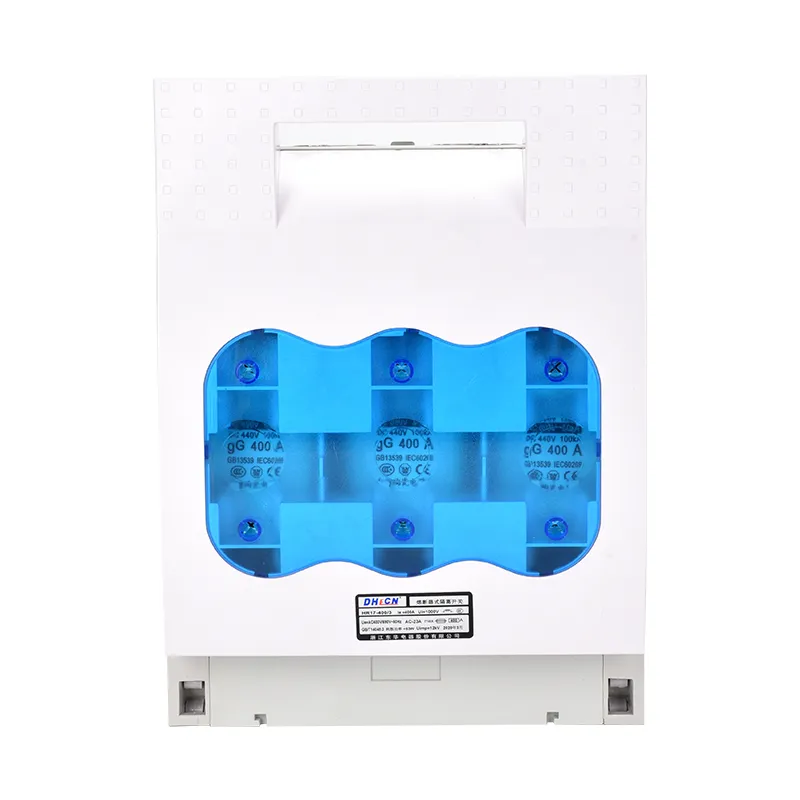

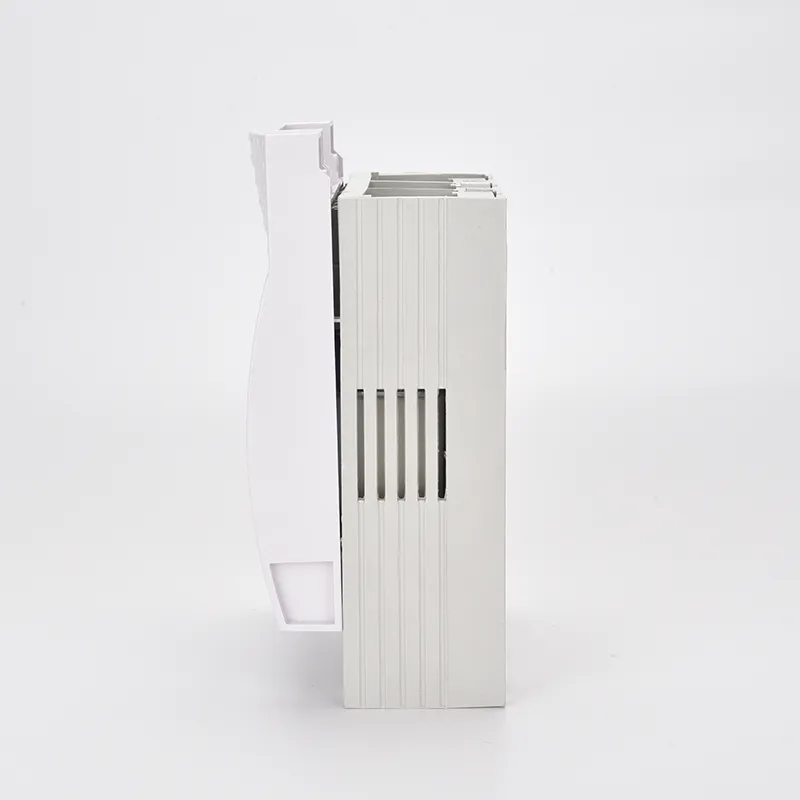

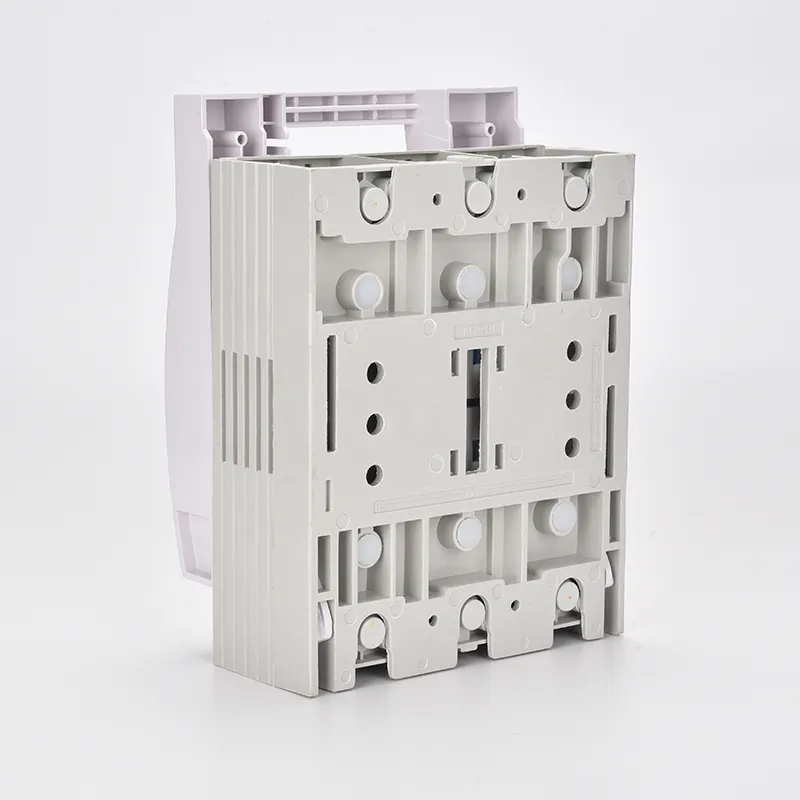

100а балқытылған 3 полюсті оқшаулағыш қосқышы монтаж негізімен, бекітілген контактілерімен, қозғалатын контактілерімен және топсалы пышақпен жасалған. Жабылған кезде пышақ электр жолын аяқтау үшін бекітілген терминалдармен байланысады. Қолданыстағы конструкцияларда құрастыру және бөлшектеу қиын болуы мүмкін, ал сақтандырғышты ауыстыру жұмыс тұтқасының механизмімен шектеулі үйлесімділікке байланысты жиі қайталанатын түзетулерді қажет етеді.
Жақсартылған дизайн серпімді реттеу болттарын U-тәрізді бекіткіш қыстырғыштармен ауыстырып, қозғалатын және бекітілген контактілер арасында толық беттік жанасуды қамтамасыз етеді. Бұл жұмыс кезінде өткізгіштік пен тұрақтылықты арттырады.
Селективті үзу мүмкіндігі мен тамаша ток шектеу қасиеттерінің арқасында құрылғы зауыттарда, үлкен ғимараттарда қолдануға өте қолайлы. 3P 100A автоматты ажыратқыштармен салыстырғанда, 100а балқытылған 3 полюсті оқшаулағыш қосқыштың жұмыс және техникалық қызмет көрсету шығындары төмен, себебі ақаулар әдетте тек сақтандырғышты ауыстыруды қажет етеді.
Патенттелген технология контакт аймағын үлкейтетін және жұмыс кезінде доғаның пайда болуын болдырмайтын доғаның алдын алу механизмін қамтиды, дәстүрлі конструкциялардағы бос байланысқа байланысты қауіпсіздік мәселелерін шешеді. Төмен кернеуді тарату жүйесін жобалау кезінде коммутаторды дұрыс таңдау персоналды басқару санатын да, қолданудың болжанатын сценарийін де ескеруі керек.
| Сақтандырғыш түрі | 0 | 1 | 2 | 3 | ||||||||
| Жиілік | 50Гц | 50Гц | 50Гц | 50Гц | ||||||||
| Ue (V) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| Пайдаланушы интерфейсі (V) | 800 | 800 | 800 | 800 | ||||||||
| (А) ішінде | 160 | 250 | 400 | 630 | ||||||||
| Бұл (А) | 160 | 250 | 400 | 630 | ||||||||
| Пайдалану | AC-21B(690В) | AC-21B(690В) | AC-21B(690В) | AC-21B(690В) | ||||||||
| AC-22B(500В) | AC-22B(500В) | AC-22B(500В) | AC-22B(500В) | |||||||||
| AC-23B(400В) | AC-23B(400В) | AC-23B(400В) | AC-23B(400В) | |||||||||
| Сыйымдылықты жасау | 725В, 240А | 725В, 375А | 725В, 600А | 725В, 945А | ||||||||
| 525В, 480А | 525В, 750А | 525В, 1200А | 525В, 1890А | |||||||||
| 420В, 160А | 420В, 250А | 420В, 400А | 420В, 6300А | |||||||||
| Үзіліс сыйымдылығы | 725В, 240А | 725В, 375А | 725В, 600А | 725В, 945А | ||||||||
| 525В, 480А | 525В, 750А | 525В, 1200А | 525В, 1890А | |||||||||
| 420В, 1280А | 420В, 2000А | 420В, 3200А | 420В, 5040А | |||||||||
| Ics (kA) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| Сақтандырғыш қуатын жоғалту (Вт) | 12 | 23 | 34 | 48 | ||||||||
| Бұл (А) | Сақтандырғыш түрі | Сақтандырғыштың ішінде (A) |
| 160 | 0 | 4、6、10、16、20、25、32、35、40、50、63、80、100、125、160 |
| 250 | 1 | 80、100、125、160、200、224、250 |
| 400 | 2 | 125, 160, 200, 224, 250, 300, 315, 355, 400 |
| 630 | 3 | 315、355、400、425、500、630 |
| Түр | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| Режим нөмірі | Болжам өлшемі (мм) | Орнату өлшемі (мм) | ||||||
| A | B | C | D | a | b | фc | ||
| HR17-40 | 2P | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3P | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| HR17-63 | 2P | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3P | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| HR17-160 | 2P | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3P | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| HR17-250 | 2P | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3P | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| HR17-400 | 2P | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3P | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| HR17-630 HR17-800 | 2P | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3P | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
С: 100a балқытылған 3 полюсті оқшаулағыш қосқышты қалай ұстауға болады?
A: Тұрақты тексеру ұсынылады. Бұған жанасу беттерін тексеру және тазалау, жарылған кезде сақтандырғыштарды ауыстыру, терминал бұрандаларын тарту және жұмыс механизмінің еркін қозғалуын қамтамасыз ету кіреді. Тиісті техникалық қызмет көрсету қызмет мерзімін ұзартады және сенімді өнімділікке кепілдік береді.
С: 100a балқытылған 3 полюсті оқшаулағыш қосқышының тұтқасын құлыптауға болады ма?
A: Иә. Көптеген үлгілерде кездейсоқ қайта қуаттануға жол бермей, техникалық қызмет көрсету кезінде операторларға қосқышты «OFF» күйінде құлыптауға мүмкіндік беретін құлыпталатын тұтқалары бар.
С: Сақтандырылған оқшаулағыш қосқышты таңдаудың негізгі артықшылықтары қандай?
A: 100a балқытылған 3 полюсті оқшаулағыш қосқыш қауіпсіздік үшін анық ажырату нүктесін қамтамасыз етеді, сақтандырғыштар арқылы тізбекті қорғауды біріктіреді, жинақы дизайнмен орнату кеңістігін үнемдейді және төмен вольтты қолданбалардың кең ауқымына жарамды.
