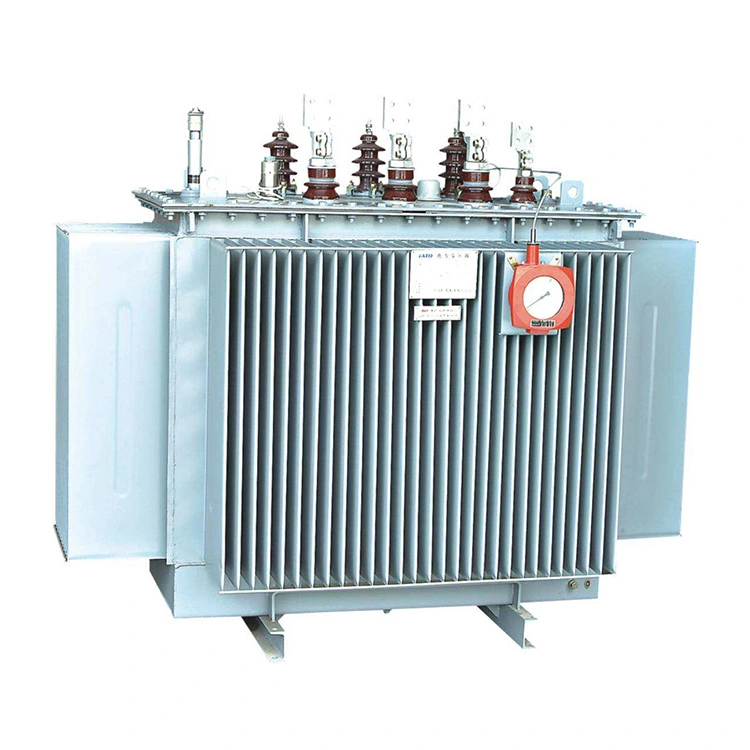

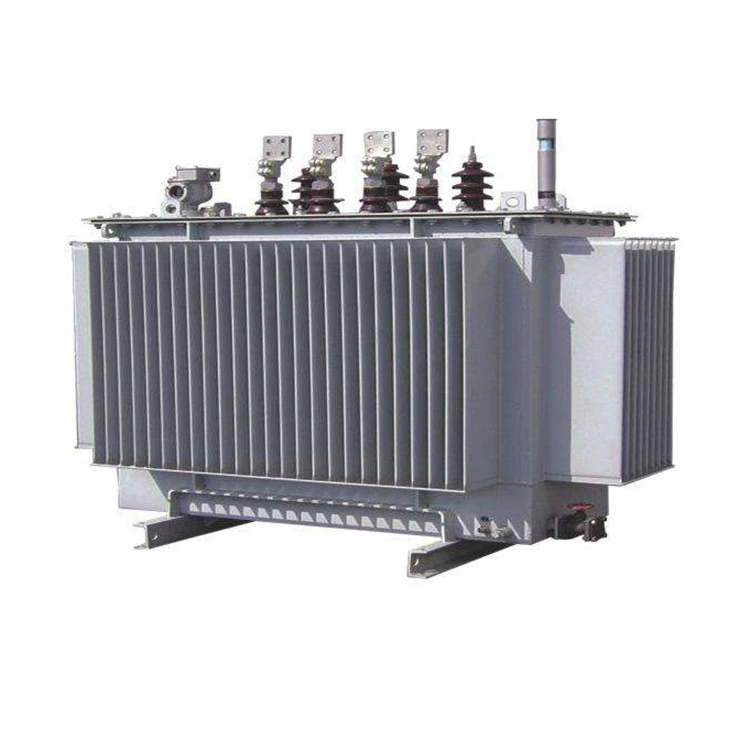

10кв 1600ква майлы қуат трансформаторының өзегі жоғары сапалы суық прокат кремний болат парақтарды жинақтау арқылы жасалған. Бұл жүктемесіз жоғалтуды және жүктемесіз токты айтарлықтай азайтады. Оның тығыздығын қамтамасыз ету және шуды азайту үшін ядро бір-бірімен байланыстырылған. Жоғары вольтты және төмен вольтты орамдардың екеуі де оттегісіз мыспен оралған. Төмен вольтты орам қос спиральды немесе төрт спиральды құрылымды қабылдайды, ал жоғары вольтты орам көп қабатты цилиндрлік құрылымды қабылдайды.
10 кв 1600 ква майлы қуат трансформаторының қосылымы электр желісіне гармоника әсерін азайтатын және қуат беру сапасын жақсартатын Dyn11 технологиясын қабылдайды. Ол толық жабық құрылымды қабылдайды, бұл қызмет мерзімін ұзартады.
10кв 1600ква майға батырылған қуат трансформаторы өлшенген өлшенген | Май көлемінің өзгерістері автоматты түрде реттелуі және май ыдысындағы гофрленген пластиналардың икемділігі арқылы өтелуі мүмкін.
|
Өнім атауы |
10кв 1600ква майлы қуатты трансформатор |
|
Жоғары қысым (КВ) |
10 КВ |
|
Жоғары қысымды кран диапазоны(%) |
±5 / ±2 ×2 ,5% |
|
Төмен қысым (КВ) |
0,4 КВ |
|
Векторлық топ таңбасы |
Dyn11/Yyn0 |
|
жүктеме жоғалуы (Вт) |
1640 Вт |
|
Жүктеменің жоғалуы (Вт) |
14500 Вт |
|
жүктеме тогы (%) |
0,8 % |
|
Қысқа тұйықталу кедергісі(%) |
4,5 % |
1. Оның өзегі жақсы тұрақтылықты қамтамасыз ететін штамптау және кесу процестері арқылы қалыңдығы 0,18-ден 0,3 миллиметрге дейінгі бағдарланған кремний болат парақтарды қабаттастыру арқылы жасалады.
2. Орам таза мыстан жасалған. Жоғары вольтты тізбектер үшін полиимидті эмальданған сым қолданылады; ал төмен вольтты тізбектер үшін қысқа тұйықталуға төзімділік өнімділігін жақсарту үшін оттегі сіз мыс сым немесе мыс фольга қолданылады.
3.""Dyn11" қосылым белгісін пайдалану жоғары ретті гармоникалардың әсерін болдырмайды. Ол өтелмеген жүктемелердің әсеріне тиімді қарсы тұрады және қуат беру сапасын жақсартады."
4. 10кв 1600ква майға батырылған қуат трансформаторы оқшаулау өнімділігінің тұрақтылығын қамтамасыз ете отырып, өзегінен ауа көпіршіктерін кетіру үшін вакуумды май бүркуін пайдаланады.
5.Трансформатор зауыттан шықпас бұрын қатаң тексерулерден өтеді және IEC және ISO стандарттарына толығымен сәйкес келеді.
(1) Толығымен тығыздалған майға батырылған трансформатордың корпусы вакуумдағы маймен толтырылады, ол оқшаулағыш материалдардан ылғал мен ауаны толығымен алып тастап, трансформатордың ұзақ қызмет ету мерзімін қамтамасыз етеді.
(2) Толығымен жабылған 10кв 1600ква майлы қуат трансформаторлары үшін май ыдысы гофрленген типті резервуарды немесе жиналмалы жылуды тарату құрылғысын қабылдайды, ал мұнай резервуары жойылады. Мұнай көлемінің өзгеруі мұнай резервуарының серпімділігімен өтеледі.
Толығымен герметикалық майға батырылған трансформатордың корпусы ауадан оқшауланғандықтан, май мен ауа арасында байланыс болмайды, сондықтан оқшаулау ылғалданбайды және қартаю жылдамдығы айтарлықтай төмендейді. Нәтижесінде трансформатордың сенімділігі мен қызмет ету мерзімі жақсарады. Пайдалану алдында тексерудің қажеті жоқ, сондықтан пайдаланушылар шығындарды үнемдей алады.
