Қуат трансформаторы 200кВ-дан 15кв-тан 0,4кв-қа дейін

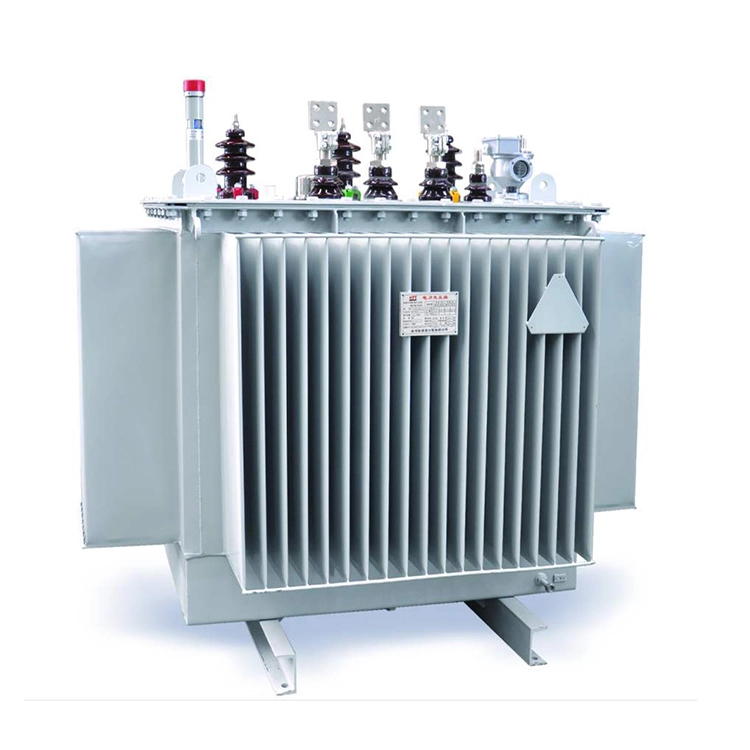

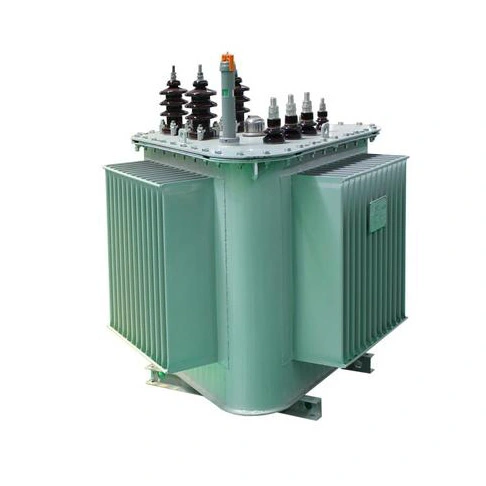

200ква-дан 15кВ-тан 0,4кв-қа дейінгі қуат трансформаторы - номиналды қуаты 200 ква, кіріс кернеуі 15 кв және шығыс кернеуі 0,4 кв болатын қуат трансформаторының түрі.

Біздің компания жоғары магниттік өткізгіштікке бағытталған кремний болатты пайдаланады, ол әрі қарай жоғары сапалы суықтай илектелген кремний болат парақтарына өңделеді, содан кейін бір-біріне біріктіріледі. Орамдық катушкалар мен жаңа оқшаулағыш материалдар мен процестер үшін фольганы пайдаланып, 200ква-дан 15кВ-тан 0,4кВ-қа дейінгі қуат трансформаторы жоғары температураға төзімділікпен, соққыға төзімділікпен және толығымен тығыздалған құрылым дизайнымен ерекшеленеді.

Толығымен жабылған құрылымның дизайны трансформатор майының тұрақты сапасын қамтамасыз етеді, техникалық қызмет көрсету циклін ұзартады және сонымен бірге гофрленген парақ типті жылу қабылдағыштардан тұратын жалпы май ыдысы ауа-райына тамаша төзімділікпен фосфаттау және көп қабатты тотқа қарсы бүрку процестері арқылы шығарылады.

200кВ-дан 15кВ-тан 0,4кв-қа дейінгі қуат трансформаторының қосылу тобы Dyn11 болып табылады, бұл гармоникалардың электр желісіне әсерін азайтады және қуат беру сапасын жақсартады.

Техникалық параметр:

С: 200кВ-дан 15кВ-тан 0,4кВ-қа дейінгі күштік трансформатор зауыттан шығар алдында қандай тексеруден өтуі керек?

A: Трансформатордың тұрақты және тиімді жұмыс істеуін қамтамасыз ету үшін оны шығарар алдында трансформаторда бірқатар сынақтар өткізіледі. Тұрақты ток кедергісін сынау үшін жоғары және төмен кернеудің үш фазалы орамаларының тұрақты ток кедергісін өлшеңіз, үш фазалық тепе-теңдік жылдамдығын тексеріңіз және үзілген сымдар мен нашар дәнекерлеу ақауларын жойыңыз. Кернеу коэффициентін тексеру үшін нақты 15кВ/0,4кВ қатынасын өлшеңіз, кран күйінің дәлдігін растаңыз және бұрылыстар санында қате жоқ. Оқшаулау кедергісін сынау үшін жоғары және төмен кернеу арасындағы және жоғары және төмен кернеу мен жер арасындағы оқшаулауды өлшеу және оқшаулаудың жарамдылығын анықтау үшін көп функциялы метрді пайдаланыңыз. Қуат жиілігінің төзімділік кернеуі сынағы оқшаулау беріктігін бағалау үшін жоғары және төмен кернеудің жерге дейінгі, төмен кернеудің жерге дейінгі және жоғары және төмен кернеу арасындағы кернеу сынағынан өтеді.

С: Неліктен 200кВ-дан 15кВ-тан 0,4кВ-қа дейінгі жаңадан орнатылған немесе тартылған күштік трансформаторларды іске қосу алдында импульсті жабу сынамасын жүргізу қажет?

A: Электр желісіндегі жүктемесіз трансформаторларды алып тастау кернеудің жоғарылауына әкеледі. Шағын токты жерге қосу жүйесінде бұл асқын кернеудің амплитудасы номиналды фазалық кернеуден 3-4 есеге жетуі мүмкін; үлкен жерге тұйықтау жүйесінде жұмыс кернеуінің амплитудасы номиналды фазалық кернеуден 3 есеге жетуі мүмкін. Сондықтан, трансформатордың оқшаулауы номиналды кернеуге және жұмыс кезіндегі артық кернеуге төтеп бере алатынын тексеру үшін 200кВ-дан 15кВ-тан 0,4кВ-қа дейінгі күштік трансформаторларды іске қосқанға дейін бірнеше импульсті жабу сынақтарын өткізу керек.

Сонымен қатар, жүктемесіз трансформатор іске қосылған кезде қоздыру асқын тогы пайда болады, оның мәні номиналды токтан 6-дан 8 есеге дейін жетуі мүмкін. Қоздыру асқын тогы үлкен электродинамикалық күшті тудыратындықтан, импульсті жабу сынағы 200ква-дан 15кВ-тан 0,4кВ-қа дейінгі күштік трансформаторлардың механикалық беріктігін және релелік қорғаныстың дұрыс жұмыс істемейтінін ескеретін тиімді шара болып табылады.
