Сыртқы қуат трансформаторы 10 Мва 33-тен 6,6 Кв

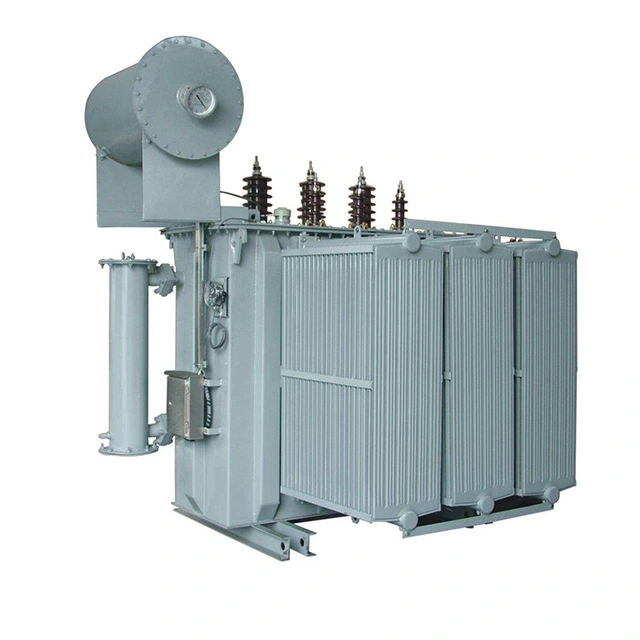

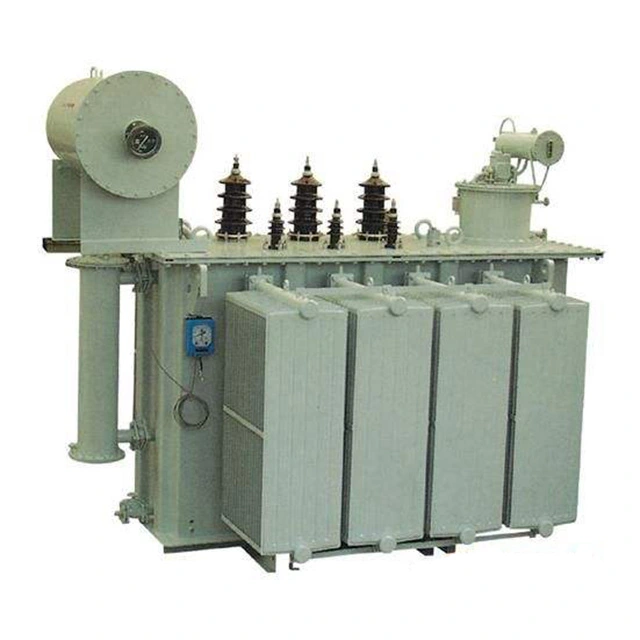

The outdoor power transformer 10 mva 33 to 6.6 kv with a capacity of 10 mva and a voltage range of 33 to 6.6 kv,  is a type of outdoor power transformer. Оның номиналды кернеуі 10 мва, жоғары вольтты жағы 33 кв, ал төмен кернеу жағы 6,6 кв. Бұл өнеркәсіптік және тау-кен кәсіпорындарына, сондай-ақ индустриалды парктерге арналған негізгі орта өлшемді трансформатор жабдығы және IEC стандарттарына толығымен сәйкес келеді. Сыртқы қуат трансформаторы 10 мва 33-тен 6,6 кв негізінен орамалардан, темір өзекшеден және оқшаулағыш майдан үш бөліктен тұрады.

Орамдар трансформатордың электрлік бөлігі болып табылады. Ол әдетте оқшауланған жалпақ мыс сымды немесе дөңгелек мыс сымды орама қалыпқа орау арқылы жасалады. Орамдар 10 мва 33-тен 6,6 кВ-қа дейінгі сыртқы қуат трансформаторының темір өзек бағанасына орнатылған. Төмен вольтты орамдар ішкі қабатта, ал жоғары вольтты орамдар төмен вольтты ораманың сыртында орнатылады. Төмен вольтты орамдар мен темір өзек арасында және жоғары вольтты орамдар мен төмен вольтты орамдар арасында оқшаулауға қол жеткізу үшін оларды бөлу үшін гильзалар жасау үшін оқшаулағыш материалдар қолданылады.

Темір өзегі 10 мва 33-тен 6,6 кв-ға дейінгі сыртқы қуат трансформаторының негізгі магниттік жол бөлігі болып табылады. Ол әдетте қалыңдығы 0,35 немесе 0,5 мм болатын және оқшаулағыш бояумен қапталған ыстықтай немесе суықтай илектелген кремний болат парақтары бар кремнийді қабаттастыру арқылы жасалады. Темір өзек екі бөлікке бөлінеді: темір өзек бағанасы және қамыт. Темір өзек бағанасы ораммен жабдықталған, ал қамыт магниттік тізбекті жабу үшін қолданылады. Темір өзек құрылымының негізгі формаларына жүрек түрі мен қабық түрі жатады.

Техникалық параметр:

10 мва 33-тен 6,6 кв-ға дейінгі сыртқы қуат трансформаторын орнатудың әртүрлі формалары қандай?

Энергетикада сыртқы трансформаторларды орнату негізінен екі пішіннен тұрады: тірекке орнатылған қондырғы және жерге орнатылатын қондырғы. Қандай әдіс қолданылса да, қауіпсіздік әрқашан бірінші орында. Трансформатордың айналасындағы ең көрнекті жерде өтіп бара жатқан адамдарға жақындамау керектігін ескертетін көзге түсетін ескерту белгісі ілінуі керек.

Жерге орнатылған 10 мва 33-тен 6,6 кВ-қа дейінгі сыртқы қуат трансформаторы үшін оның айналасына биіктігі 1,7 метрден кем емес қорғаныш қоршау салынып, қоршау мен трансформатор платформасы арасында жеткілікті қауіпсіз жұмыс кеңістігі болуы керек.

Тіректерге немесе мұнараларға орнату үшін барлық жоғары және төмен вольтты сымдар оқшауланған өткізгіштерді, ал төмен вольтты бөлікте жалаңаш шиналарды пайдалануы қажет. Пайдаланылатын барлық темір бөліктері тот пен коррозияны болдырмау үшін мырышталған болуы керек.

Орнату жерге орындалса, негіз биіктігі әдетте шамамен 500 мм-ге орнатылады. Бұл негіз әдетте кірпіш немесе құйылған бетон арқылы салынады, содан кейін беті 1: 2 цемент ерітіндісімен тегістеледі. Трансформатордың жүріс жолы ретінде қызмет ету үшін бетіне тегіс болат немесе арналы болат төсеу керек.

Орнату кезінде тұрақты жұмысты қамтамасыз ету үшін жолдың тегіс болуын және жол өлшегішінің трансформатордың доңғалақ өлшегішіне толық сәйкес келуін қамтамасыз ету өте маңызды.
