A CurrТрансформатор (КТ)қазіргі заманғы электр және қуат жүйелерінің маңызды құрамдас бөлігі болып табылады, ол токты дәл өлшеуге, жүйені қорғауға және электрмен тікелей байланыссыз энергияны бақылауға мүмкіндік береді. Қауіпсіздікті, дәлдікті және жүйенің ұзақ мерзімді сенімділігін қамтамасыз ету үшін дұрыс КТ таңдау өте маңызды.
Бұл тереңдетілген нұсқаулықта біз ток трансформаторларының қалай жұмыс істейтінін, әртүрлі КТ түрлерін, таңдаудың негізгі критерийлерін, дәлдік кластарын, орнатудың ең жақсы тәжірибелерін және нақты әлемдегі қолданбаларды зерттейміз. Өнеркәсіптік қуат жүйесін жобалап жатырсыз ба, қуат мониторингін жаңартып жатырсыз ба немесе қорғаныс релелері үшін КТ таңдасаңыз да, бұл мақала сізге саналы шешім қабылдауға көмектеседі.
A Ток трансформаторы (КТ)өлшеуіштер, қорғаныс релелері немесе басқару құрылғылары арқылы қауіпсіз өлшенетін немесе бақыланатын жоғары айнымалы ток (AC) мәндерін төменгі стандартталған деңгейге дейін төмендетуге арналған аспап трансформаторы.
КТ кеңінен қолданылады:
Электромагниттік индукцияны қолдану арқылы КТ жоғары вольтты тізбектер мен төмен вольтты өлшеу жабдығы арасындағы электрлік оқшаулауды қамтамасыз етеді, жүйе қауіпсіздігін айтарлықтай жақсартады.
Ток трансформаторының жұмыс принципі негізделгенФарадейдің электромагниттік индукция заңы. Бастапқы өткізгіш арқылы ток өткенде, ол ядроның айналасында магнит өрісін тудырады. Бұл магнит ағыны екінші реттік орамдағы пропорционалды токты тудырады.
Мысалы, бағаланған КТ1000A:5A1000 ампер бастапқы токты өлшеу құралдары үшін басқарылатын 5 амперге түрлендіреді.
Терезе КТ-ларында негізгі өткізгіш өтетін дөңгелек саңылау бар. Олар ықшам, сенімді және жиі тарату құрылғылары мен тарату панельдерінде қолданылады.
Бөлінген ядролы КТ-ларды негізгі өткізгішті ажыратпай-ақ орнатуға болады, бұл оларды қолданыстағы жүйелерді қайта жаңарту және энергия аудиті үшін тамаша етеді.
Штанга түріндегі КТ кірістірілген бастапқы өткізгішті пайдаланады және тамаша механикалық беріктігі бар жоғары ток қолданбаларына арналған.

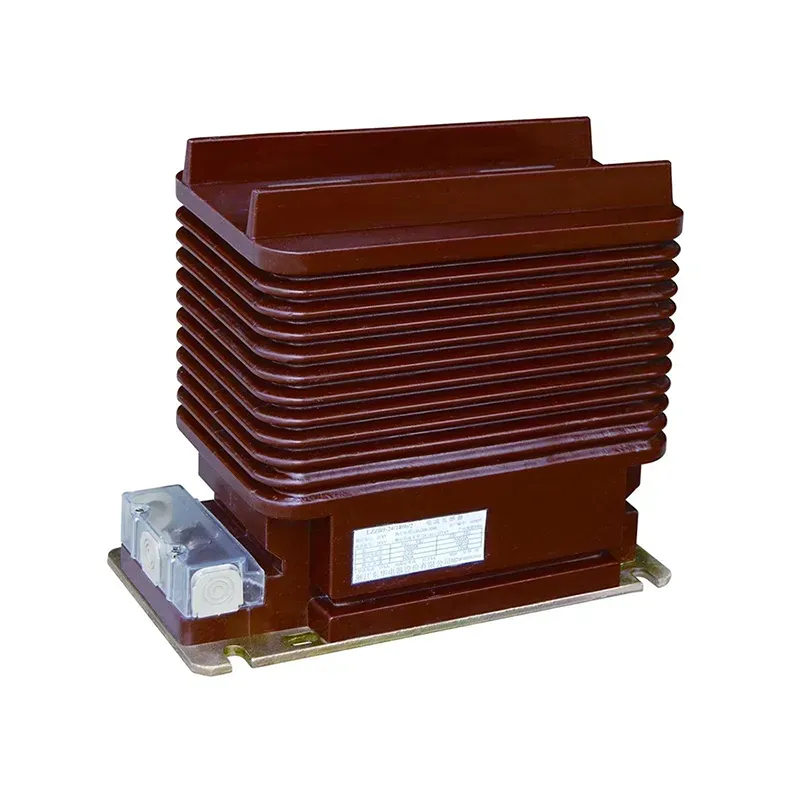

Бұл КТ бастапқы орамдағы бірнеше бұрылыстарды қамтиды және төмен ток, жоғары дәлдіктегі өлшеу қолданбалары үшін қолданылады.
Дұрыс КТ таңдау өнімділікті, қауіпсіздікті және бағаны теңестіруді талап етеді. Төменде қарастырылатын ең маңызды критерийлер берілген:
Жүйеңіздің максималды жұмыс токына сәйкес келетін немесе сәл асатын негізгі ток рейтингі бар КТ таңдаңыз.
Дәлдік класы КТ бастапқы токты қаншалықты дәл шығаратынын анықтайды. Бұл әсіресе есеп айырысу және қорғау жүйелері үшін өте маңызды.
Жүктеме екіншілік КТ-ға қосылған жалпы жүктемені (VA-де) білдіреді. Номиналды жүктемеден асып кету дәлдікті төмендетеді және қызып кетуді тудыруы мүмкін.
Өндірушілер ұнайдыXiFaОңтайлы өнімділік пен ұзақ мерзімді сенімділікті қамтамасыз ететін нақты жүйе талаптарына сәйкестендірілген КТ шешімдерін қамтамасыз етіңіз.
Дәлдік кластары көрсетілген шарттарда КТ-ның рұқсат етілген қателігін анықтайды.
Дұрыс дәлдік класын таңдау жүйенің тиімділігін сақтай отырып, IEC және IEEE сияқты стандарттарға сәйкестікті қамтамасыз етеді.
Заманауи энергетикалық инфрақұрылымдарда КТ интеллектуалды бақылау мен болжамды техникалық қызмет көрсету стратегияларына мүмкіндік беруде маңызды рөл атқарады.
КТ қауіпсіз және дәл жұмысын қамтамасыз ету үшін дұрыс орнату маңызды.
Қате орнату қауіпті асқын кернеулерге және дұрыс емес көрсеткіштерге әкелуі мүмкін.
| КТ түрі | Негізгі артықшылығы | Типтік қолданба |
|---|---|---|
| Терезе КТ | Ықшам және үнемді | Коммутаторлық панельдер |
| Бөлінген негізгі КТ | Оңай орнату | Энергияны қайта жабдықтау |
| Жолақ типті КТ | Жоғары ток сыйымдылығы | Қосалқы станциялар |
| Жараның КТ | Жоғары дәлдік | Төмен токты өлшеу |
Ашық тұйықталған екіншілік КТ қауіпті жоғары кернеулерді тудыруы мүмкін, бұл қауіпсіздікке үлкен қауіп төндіреді және жабдықты зақымдауы мүмкін.
Дәстүрлі КТ тек айнымалы токқа арналған. Тұрақты токты өлшеу үшін Холл-эффект сенсорлары қажет.
Тиісті орнату және пайдалану шарттарында жоғары сапалы КТ 20-30 немесе одан да көп жыл қызмет ете алады.
Міндетті емес. Жоғары дәлдік құнын арттырады. Дәлдік класы қолданбаның нақты талаптарына сәйкес болуы керек.
Дұрыс таңдауТок трансформаторы (КТ)қауіпсіз, тиімді және сенімді электр жүйелерін жобалаудағы маңызды қадам болып табылады. КТ түрлерін, дәлдік кластарын және қолдану талаптарын түсіну арқылы инженерлер мен жүйе дизайнерлері өнімділікті айтарлықтай жақсарта алады және операциялық тәуекелдерді азайтады.
Ток трансформаторының сенімді және теңшелген шешімдерін іздесеңіз,XiFaдәлдік, ұзақ мерзімділік және халықаралық стандарттарға сәйкестік үшін жасалған КТ өнімдерінің кең ауқымын ұсынады.
Жобаңыз үшін тамаша ток трансформаторын таңдау туралы көбірек білу немесе техникалық қолдауды сұрау үшін,бізбен хабарласыңыбүгін және біздің мамандар жүйеңізді сенімді түрде қуаттандыруға көмектесуге рұқсат етіңіз.
