Таңдау анАуа ажыратқышы ACBағымдағы рейтингтерді сәйкестендіру ғана емес. Инженерлер, панельдер құрастырушылар, зауыт иелері, жоба мердігерлері және сатып алу топтары үшін нағыз қиындық - жабдықты қорғай алатын, тоқтап қалу уақытын қысқарта алатын, тарату құрылғыларының дизайнына сәйкес келетін, болашақ жүктеменің кеңеюін қолдайтын және көптеген жылдар бойы жұмыс істегеннен кейін сенімді болып қала алатын ажыратқышты таңдау. Бұл мақалада ACB ауа сөндіргішінің қалай жұмыс істейтіні, ол қай жерде жиі қолданылатыны, қандай техникалық сипаттамалар маңыздырақ және сатып алушылар таңдау кезінде қымбат қателерден қалай аулақ бола алатынын түсіндіреді. Ол сонымен бірге жұмыс істеу үшін сатып алудың практикалық ережелерін енгізедіWenzhou Xifa Electrical Equipment Co., Ltd.өнеркәсіптік және коммерциялық қуат жүйелері үшін ACB шешімдерін алу кезінде.
Мазмұны
Төмен кернеулі электр қуатын тарату жүйесінде негізгі сөндіргіш көбінесе сатып алулар тізіміндегі бір элемент ретінде қарастырылады. Бұл қауіпті көзқарас. Ауа сөндіргіш ACB әдетте кіріс панелі, негізгі тарату шкафы, генератордың шығыс панелі, трансформатордың екінші жағы немесе үлкен фидер тізбегі сияқты жүйенің маңызды нүктесіне орнатылады. Ол дұрыс істемей қалса, нәтиже шағын электр ақауы болмауы мүмкін. Бұл өндірістің тоқтап қалуы, жабдықтың зақымдануы, өрт қаупі немесе қымбат апаттық техникалық қызмет көрсету болуы мүмкін.
Көптеген сатып алушылар 630A, 1000A, 1600A, 2000A немесе 3200A сияқты ағымдағы рейтинг бойынша ACB іздейді. Ағымдағы рейтинг, әрине, маңызды, бірақ бұл толық оқиға емес. Ажыратқыш сонымен қатар орнату алаңының қысқа тұйықталу деңгейіне, жүктемені қорғау талаптарына, тарату құрылғыларының құрылымына, жұмыс ортасына және объектінің техникалық қызмет көрсету жоспарына сәйкес келуі керек.
Жақсы ауа сөндіргіші ACB электр жүйесіне қалыптан тыс токты ажыратудың басқарылатын әдісін береді. Ол кабельдерді, шиналарды, трансформаторларды, генераторларды, қозғалтқыштарды және төменгі ағынды жабдықтарды қорғайды. Ең бастысы, бұл техникалық қызмет көрсету топтарына сенімділік береді. Жүйе тұрақты механикалық әрекеті, дәл өшіру және нақты қорғаныс параметрлері бар ажыратқыштың айналасында салынғанда, бүкіл тарату бөлмесін басқару оңайырақ болады.
Сатып алудың нақты сұрағы жай ғана «Сындырғыш қанша тұрады?» емес. Жақсырақ сұрақ: «Ең нашар уақытта ақаулық орын алған кезде бұл ажыратқыш менің жүйемді әлі де дұрыс қорғай ма?»

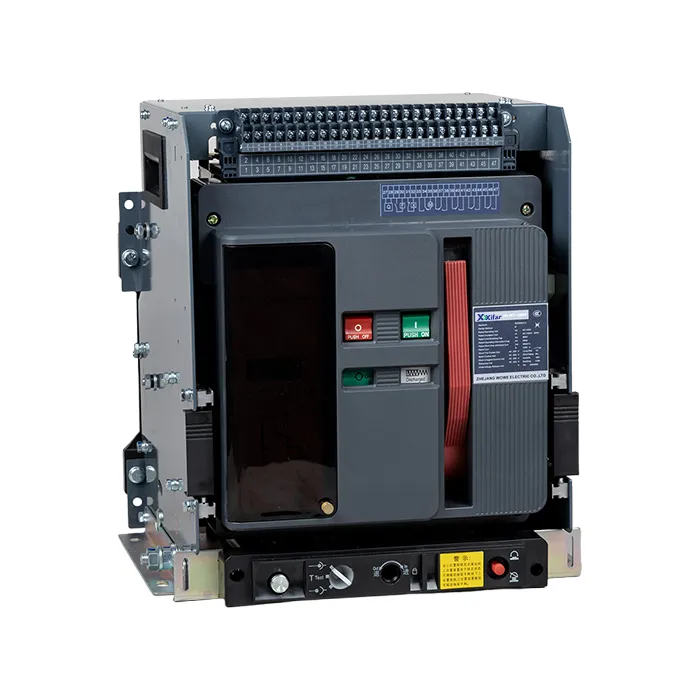

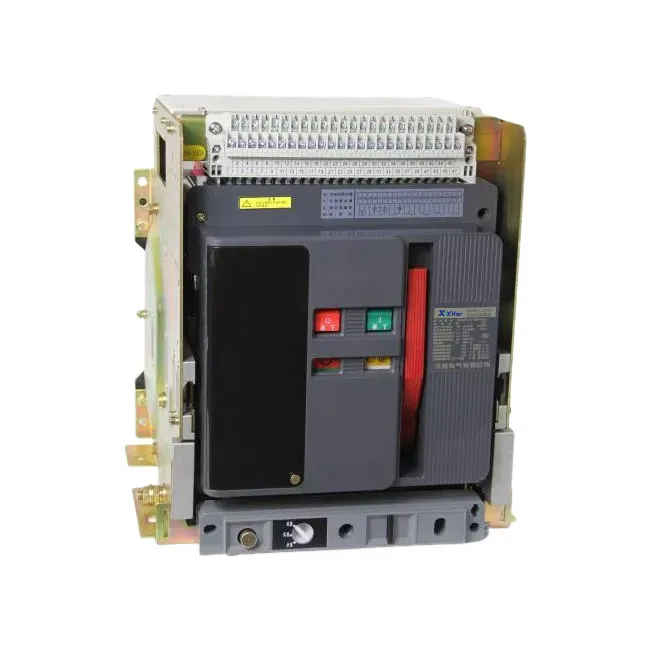

Ауа сөндіргіші ACB - доға сөндіретін орта ретінде ауаны пайдаланатын төмен кернеуді ауыстыру және қорғау құрылғысы. Ақаулық үзіліс кезінде контактілер бөлінгенде, электр доғасы пайда болады. Ажыратқыш доғаны доғалық арналар арқылы ток қауіпсіз үзілгенге дейін бағыттайды және салқындатады. Бұл дизайн ACBs сенімділік, техникалық қызмет көрсету және реттелетін қорғаныс маңызды болып табылатын жоғары ток төмен вольтты қолданбалар үшін қолайлы етеді.
Практикалық қолдануда ауа сөндіргіші ACB бірнеше маңызды функцияларды орындай алады. Ол тізбекті қолмен немесе электрмен қосуға және өшіруге болады. Ол өшіру құрылғысының конфигурациясына байланысты шамадан тыс жүктеме, қысқа тұйықталу, төмен кернеу немесе жерге тұйықталу жағдайлары орын алған кезде автоматты түрде өшірілуі мүмкін. Көптеген заманауи электр жүйелерінде интеллектуалды сапар қондырғылары өлшеуді, байланысты, ақаулық жазбаларды және реттелетін қорғаныс қисықтарын қолдайды.
Кішігірім ажыратқыштармен салыстырғанда, ACB жиі негізгі қуат тарату деңгейі үшін таңдалады, себебі ол жоғары жақтау токтарын және күшті ақаулық үзіліс талаптарын орындай алады. Сондай-ақ, үлкен электр шкафтарында, әсіресе тартымды дизайнды пайдаланғанда, тексеру және жөндеу оңайырақ. Ұзақ тоқтау уақытын көтере алмайтын нысандар үшін бұл техникалық қызмет көрсету аз артықшылық емес.
Сатып алушылар сирек күреседі, өйткені олар ACB ауа сөндіргішін таба алмайды. Олар күреседі, өйткені тым көп модельдер қағазда ұқсас көрінеді. Төмен баға бастапқыда тартымды болып көрінуі мүмкін, бірақ дұрыс емес таңдау сәйкессіздікке, орнатудың кешігуіне, қызып кетуге, жағымсыз әсерлерге, нашар таңдауға немесе сатудан кейінгі қиын қолдауға әкелуі мүмкін.
Панельдерді құрастырушылар үшін өлшемдік үйлесімділік жиі маңызды мәселе болып табылады. Шкаф конструкциясына сәйкес келмейтін ажыратқыш шинаның орналасуына, есіктің ашылуына, жұмыс тұтқасының күйіне және техникалық қызмет көрсету кеңістігіне әсер етуі мүмкін. Зауыт пайдаланушылары үшін ең үлкен алаңдаушылық әдетте тұрақты жұмыс болып табылады. Оларға қажет кезде істен шығатын, жүйе дұрыс жұмыс істегенде жабық тұратын және қажетсіз тоқтаусыз қызмет көрсетуге болатын ажыратқыш қажет.
Мердігерлер үшін жеткізу жылдамдығы мен құжаттама да маңызды. Жоба жөнелтілгенге дейін өнімнің фотосуреттерін, сызбаларын, электр схемаларын, сынақ есептерін, сертификаттарды, атау тақтасының мәліметтерін және орау туралы ақпаратты талап етуі мүмкін. Жабдықтаушы нақты жауап бере алмаса, жоба кестесі бұзылуы мүмкін.
| Сатып алушының алаңдаушылығы | Неліктен маңызды | Тапсырыс беру алдында нені растау керек |
|---|---|---|
| Ағымдағы рейтинг сәйкессіздігі | Төмен өлшемді ажыратқыш қызып кетуі немесе тым жиі істен шығуы мүмкін, ал үлкен сөндіргіш қорғаныс дәлдігін төмендетуі мүмкін. | Номиналды ток, жақтау өлшемі, жүктеме түрі, болашақта кеңейту мүмкіндігі. |
| Сыну қабілеті жеткіліксіз | Ажыратқыш орнату нүктесінде жоғары ақаулық токты қауіпсіз түрде үзбеуі мүмкін. | Icu, Ics, учаскенің қысқа тұйықталуын есептеу, трансформатордың қуаты. |
| Қате орнату құрылымы | Ажыратқыш коммутациялық құрылғыға сәйкес келмеуі немесе жөндеуге ыңғайсыз болуы мүмкін. | Бекітілген түрі немесе тартылатын түрі, өлшемдері, панельді кесу, шинаға қосылу. |
| Дұрыс емес қорғаныс параметрі | Нашар үйлестіру қажетсіз өшірулерді немесе дұрыс ақаулық аймағын оқшауламауды тудыруы мүмкін. | Іске қосу құрылғысының түрі, ұзақ уақытты кідірту, қысқа уақытты кідірту, лездік және жерге тұйықталу параметрлері. |
| Әлсіз техникалық қолдау | Сатып алушылар орнату, сынау немесе іске қосу кезінде кідірістерге тап болуы мүмкін. | Жеткізушінің жауап беру жылдамдығы, сызбалар, нұсқаулықтар, сымдарды қолдау, сатудан кейінгі қызмет көрсету. |
Кәсіби ауа сөндіргішін ACB таңдау каталог бетінен емес, электр жүйесінен басталады. Модельді растамас бұрын сатып алушылар жобаның негізгі ақпаратын, соның ішінде номиналды кернеуді, номиналды токты, жиілікті, полюстердің санын, қысқа тұйықталу деңгейін, шкаф түрін, жұмыс әдісін, қорғаныс талаптарын және байланыс қажеттіліктерін жинауы керек.
Номиналды ток әдетте сатып алушылар айтатын бірінші параметр болып табылады. Дегенмен, қысқа тұйықталу кезінде номиналды қызмет көрсету қабілеті де маңызды. Ажырату қабілеті жоғары, бірақ қызмет көрсету қабілеті төмен ажыратқыш талап етілетін өнеркәсіптік жүйелер үшін ең жақсы таңдау болмауы мүмкін. Маңызды жүктемелер үшін сатып алушылар Icu және Ics мәндеріне назар аударуы керек.
Сапар блогы ерекше назар аударуды қажет етеді. Қарапайым тарату панелі үшін негізгі қорғаныс блогы жеткілікті болуы мүмкін, ал заманауи зауыт, деректер орталығы, коммерциялық ғимарат немесе жаңартылатын энергия жобасы жетілдірілген қорғаныс және бақылау функцияларын қажет етуі мүмкін. Реттелетін параметрлер жоғары және төменгі ағынды құрылғылар арасындағы таңдауды жақсартуға көмектеседі.
Сатып алу топтары үшін практикалық кеңес: баға ұсынысын сұраған кезде жеткізушіге панель сызбасын, жүйе кернеуін, номиналды токты, полюс нөмірін, қажетті ажырату мүмкіндігін, орнату түрін және керек-жарақтар тізімін бірге жіберіңіз. Бұл алға және кері байланысты азайтады және үлгі қателерін болдырмайды.
Сатып алушылар ACB-ді MCCB және VCB-мен жиі салыстырады. Айырмашылық қайсысының жақсырақ екендігі туралы емес. Бұл кернеу деңгейіне, ток ауқымына, орнату орнына, қорғаныс сұранысына, техникалық қызмет көрсету күтуге және бюджетке байланысты.
Қалыптастырылған қорапты ажыратқыш төменгі ток беретін фидер тізбектері, машина панельдері және ықшам тарату қосымшалары үшін кеңінен қолданылады. Бұл үнемді, ықшам және орнату оңай. Дегенмен, жүйе тогы жоғарылағанда және қорғаныс талаптары жетілдірілгенде, ACB ауа сөндіргіші қолайлырақ болады.
Вакуумдық сөндіргіш әдетте орташа кернеулі жүйелерде қолданылады. Оның доғалық сөндіруі вакуумдық сөндіргіштің ішінде жүреді, ол ACB ауа доғасының құбырының құрылымынан ерекшеленеді. Қарапайым тілмен айтқанда, ACB әдетте төмен кернеуді негізгі тарату үшін таңдалады, ал VCB орташа кернеуді тарату үшін таңдалады.
| Бөлгіш түрі | Жалпы кернеу деңгейі | Әдеттегі пайдалану | Негізгі артықшылығы |
|---|---|---|---|
| Ауа ажыратқышы ACB | Төмен кернеулі қуатты тарату | Негізгі кіріс панелі, үлкен фидер, генератор шығысы, трансформатордың қосалқы жағы | Жоғары ток сыйымдылығы, реттелетін қорғаныс, ыңғайлы техникалық қызмет көрсету, интеллектуалды опциялар |
| Қалыпталған корпусты ажыратқыш MCCB | Төмен кернеуді бөлу | Тармақ схемалары, кішірек фидерлер, машина панельдері | Шағын өлшем, үнемді құны, оңай орнату |
| Вакуумдық ажыратқыш VCB | Орташа кернеуді бөлу | Қосалқы станциялар, орташа кернеулі тарату құрылғылары, өнеркәсіптік электр желілері | Вакуумда күшті доғаны сөндіру, орташа кернеуді үзу үшін жарамды |
Ауа сөндіргіші ACB төмен вольтты қуатты тарату күшті қорғаныс пен сенімді коммутацияны қажет ететін жерде жиі пайдаланылады. Ол өнеркәсіптік зауыттарда, коммерциялық ғимараттарда, деректер орталықтарында, қуат тарату бөлмелерінде, ауруханаларда, әуежайларда, теміржол транзиттік қондырғыларында, су тазарту қондырғыларында, тау-кен жобаларында және жаңартылатын энергия жүйелерінде пайда болады.
Өндірістік зауыттарда ACB цехтың негізгі кіріс желісін қорғай алады. Коммерциялық ғимаратта ол төмен вольтты қалқандағы негізгі ажыратқыш ретінде қызмет етуі мүмкін. Деректер орталығында ол тоқтау уақыты өте қымбат болатын маңызды қуат жолдарын қорғауға көмектесуі мүмкін. Жаңартылатын энергия станцияларында ACB трансформаторлар, инверторлар немесе қосалқы жүйелермен қосылған төмен кернеуді тарату шкафтарында қолданылуы мүмкін.
Барлық осы қолданбалардың ортақ нүктесі қарапайым: жүйеге негізгі қорғаныс орнында сенімді құрылғы қажет. Электр жүктемесі үлкен болса, ақаулық тогы ауыр болса және жұмыс ортасы қайталанатын сәтсіздіктерге шыдай алмаса, дұрыс таңдалған ACB ауа сөндіргіші қосымша құрамдас емес, қажетті инвестицияға айналады.
Сенімді жеткізуші сөндіргішті сатудан көп нәрсе істеуі керек. Жеткізуші тапсырыстың артындағы жұмыс шарттарын түсінуі керек. Электр маманы емес сатып алушылар үшін бұл одан да маңызды. Өндіріс басталғанға дейін нақты техникалық байланыс үлгіні дұрыс таңдаудан сақтай алады.
Wenzhou Xifa Electrical Equipment Co., Ltd төмен вольтты жүйелерге арналған Air Cruit Breaker ACB шешімдерін қоса, қуатты тарату қолданбаларына арналған электр өнімдерін жеткізеді. Сатып алушылар үшін құндылық өнімнің өзінде ғана емес, сонымен қатар үлгі ұсынысында, өндіріс мүмкіндігінде, теңшеу опцияларында, зауыттық сынақтан өтуде және жеткізілімге дейін және жеткізілгеннен кейін байланысты қолдауда.
Жеткізушіні бағалау кезінде сатып алушылар практикалық сұрақтар қоюы керек. Жеткізуші техникалық сызбаларды бере ала ма? Олар жоба ақпаратына негізделген дұрыс ағымдағы рейтинг пен үзіліс қуатын ұсына ала ма? Олар бекітілген типті және тартылатын типтегі құрылымдарды қолдай алады ма? Олар мотор операторлары, маневрлік босатулар, төмен кернеу босатулар, қосалқы контактілер және интеллектуалды қосу қондырғылары сияқты керек-жарақтарды қамтамасыз ете алады ма? Орнатушыда сұрақтар туындаған кезде олар жылдам жауап бере алады ма?
| Жеткізушіні бағалау нүктесі | Сатып алушы нені іздеуі керек |
|---|---|
| Өнім ассортименті | Бірнеше ағымдағы рейтингтер, полюс опциялары, жұмыс режимдері және керек-жарақ конфигурациялары. |
| Техникалық көмек | Таңдау, сызбалар, сымдар, орнату және іске қосу бойынша анық байланыс. |
| Сапаны бақылау | Кәдімгі зауыттық тексеру, механикалық жұмысты тексеру, оқшаулауды тексеру және өшіру өнімділігін тексеру. |
| Баптау мүмкіндігі | Жобаға қатысты талаптарды, шкафты сәйкестендіруді, керек-жарақтарды және орау қажеттіліктерін қолдау. |
| Жеткізуді үйлестіру | Ақылға қонымды жеткізу уақыты, экспорттық орау, жөнелту құжаттары және жауапты тапсырыс жаңартулары. |
Тіпті жоғары сапалы ауа сөндіргіші ACB дұрыс орнатуды және мерзімді тексеруді қажет етеді. Электрлік қорғаныс құралдары механикалық, термиялық және электрлік кернеулер жағдайында жұмыс істейді. Шаң, ылғал, бос қосылымдар, ескірген май, контактілі тозу және нашар жұмыс жағдайлары ұзақ мерзімді сенімділікті төмендетуі мүмкін.
Техникалық қызмет көрсету жоспары күрделі болудың қажеті жоқ, бірақ ол дәйекті болуы керек. Операторлар коммутациялық құрылғыны таза және құрғақ ұстауы, қалыптан тыс қыздыру бар-жоғын тексеруі, қосылымдардың тығыздығын тексеруі, жұмыс механизмін тексеруі және бар болған кезде сапар жазбаларын қарауы керек. Шығарылатын типті ACB құрылғыларында механикалық зақымдануды болдырмау үшін тіреу механизмін дұрыс басқару керек.
Көптеген жағдайларда ажыратқыштың істен шығуы кенеттен болмайды. Ерекше шу, жану иісі, көрінетін түсінің өзгеруі, тұрақсыз жабылу әрекеті, жиі кедергі келтіретін өшіру немесе терминалдардағы қалыпты температураның көтерілуі сияқты ескерту белгілері бар. Бұл белгілерді елемеу техникалық қызмет көрсету мәселесін күрделі электр апатына айналдыруы мүмкін.
Ауа сөндіргішінің ACB негізгі мақсаты төмен вольтты электр қуатын тарату жүйелерін шамадан тыс жүктемеден, қысқа тұйықталудан, жерге тұйықталудан және басқа қалыпты емес электрлік жағдайлардан қорғау болып табылады. Ол сондай-ақ операторларға қалыпты жұмыс немесе техникалық қызмет көрсету кезінде үлкен тізбектерді қауіпсіз ауыстыруға мүмкіндік береді.
Ауа ажыратқышы ACB негізінен төмен кернеуді тарату жүйелерінде қолданылады. Орташа кернеуді қолдану үшін, әдетте, вакуумдық ажыратқыш VCB қолайлы таңдау болып табылады. Сатып алушылар ажыратқыш түрін таңдамас бұрын жүйе кернеуін растауы керек.
Тұрақты типті ACB жиі ықшам және үнемді. Шығарылатын типтегі ACB құрылғыларын шкафты үлкен бөлшектемей-ақ тексеру, ауыстыру және күту оңайырақ. Техникалық қызмет көрсету жылдамдығы маңызды болатын маңызды қуат жүйелері үшін жиі шығарылатын түрге артықшылық беріледі.
Жүйе реттелетін қорғанысты, ағымдағы дисплейді, ақаулық жазбаларды, байланысты немесе басқа қорғаныс құрылғыларымен жақсырақ үйлестіруді қажет етсе, интеллектуалды сапар блогы практикалық таңдау болып табылады. Қарапайым жүйелер үшін негізгі сапар блогы жеткілікті болуы мүмкін.
Номиналды ток нақты жүктеме тогы, трансформатордың сыйымдылығы, кабель өлшемі, температура жағдайлары және болашақта кеңейту жоспарына сәйкес таңдалуы керек. Оны ескі үлгі нөмірін болжау немесе көшіру арқылы ғана таңдауға болмайды.
Үзіліс сыйымдылығы ажыратқыштың жоғары қысқа тұйықталу тогын қауіпсіз үзе алатындығын көрсетеді. Таңдалған ажыратқыштың сыну қабілеті жеткіліксіз болса, ол елеулі ақаулық кезінде істен шығуы мүмкін. Бұл ACB таңдаудағы ең маңызды қауіпсіздік параметрлерінің бірі.
Иә. Жобаның қажеттіліктеріне байланысты сатып алушылар әртүрлі ағымдағы рейтингтерді, полюстер нөмірлерін, жұмыс режимдерін, орнату құрылымдарын, сапар блоктарын, керек-жарақтарды және қаптама талаптарын сұрауы мүмкін. Баға ұсыныстарына дейін жобаның егжей-тегжейлерін берген дұрыс.
Номиналды кернеуді, номиналды токты, полюс нөмірін, үзілу сыйымдылығын, орнату түрін, жұмыс режимін, жұмыс режиміне қойылатын талаптарды, керек-жарақтар тізімін, санын, жобаның тағайындалған жерін және бар болса, кез келген шкаф сызбаларын беруіңіз керек. Бұл жеткізушіге ACB дұрыс ауа ажыратқышын дәлірек ұсынуға көмектеседі.
Ауа сөндіргішті ACB таңдау - жүйе қауіпсіздігіне, техникалық қызмет көрсету тиімділігіне және ұзақ мерзімді пайдалану құнына әсер ететін шешім. Жақсы сәйкестендірілген ажыратқыш бағалы жабдықты қорғауға, жоспарланбаған тоқтау уақытын азайтуға көмектеседі және маңызды тарату жүйелерін басқару кезінде электр тобына көбірек сенімділік береді.
