Мақаланың қысқаша мазмұны:Қуат жүйесі найзағайдан, коммутациядан, жерге қосудың әлсіздігінен, оқшаулаудың ескіруінен және қатал сыртқы жағдайлардан қайталанатын асқын кернеу кернеуіне үнсіз қарсы тұрып, сыртқы жағынан тұрақты көрінуі мүмкін. Бұл мақалада қалай аТоқтатқыштрансформаторларды, тарату құрылғыларын, тарату желілерін және өнеркәсіптік электр панельдерін қорғауға көмектеседі. Ол сондай-ақ сатып алушыларға сатып алу туралы шешім қабылдамас бұрын кернеу көрсеткіштерін, корпус материалдарын, разрядтық сыйымдылықты, орнату ортасын және жеткізушінің қолдауын салыстырудың практикалық әдісін береді. Жоба инженерлері, сатып алу топтары және электрлік мердігерлер үшін мақсат қарапайым: жабдықтың істен шығуын, тоқтау уақытын және қажетсіз ауыстыру құнын азайтатын қорғанысты таңдаңыз.
Мазмұны
- Мақаланың мазмұны
- Неліктен артық кернеуден қорғау жасырын сатып алу қаупіне айналады?
- Тоқтатқыш электр жабдығын қалай қорғайды?
- Тоқтатқышты таңдамас бұрын сатып алушылар қандай факторларды салыстыруы керек?
- Тоқтатқышты нақты жобаларда қайда қолдану керек?
- Тоқтатқыштың қай түрі әртүрлі жұмыс жағдайларына сәйкес келеді?
- Қандай қателіктер тоқтатқышты таңдау сенімділігін төмендетеді?
- Жеткізуші мүмкіндігі ұзақ мерзімді жоба тәуекелін қалай азайта алады?
- Жиі қойылатын сұрақтар
- Қорытынды
Мақаланың мазмұны
- Найзағай, ауысу кернеуі, оқшаулау кернеуі және жоспарланбаған үзіліс құнын қоса, асқын кернеудің зақымдануының артындағы нақты ауырсыну нүктелерін анықтаңыз.
- а-ның жұмыс логикасын түсіндіріңізТоқтатқыштүсінікті асқындырмай қарапайым инженерлік тілде.
- Кернеу рейтингі, разряд тогы, қалдық кернеу, корпус материалы, тығыздау өнімділігі және орнату жағдайлары үшін сатып алушыға бағытталған бақылау тізімін ұсыныңыз.
- Қосалқы станциялар, трансформаторлар, әуе желілері, фотоэлектрлік жүйелер, зауыттар және тарату шкафтары сияқты типтік қолдану сценарийлерін салыстырыңыз.
- сияқты кәсіби өндіруші қалай көрсетіңізWenzhou Xifa Electrical Equipment Co., Ltd.өнімді сәйкестендіруге, техникалық байланысқа және тұрақты жеткізілімге қолдау көрсете алады.
Неліктен артық кернеуден қорғау жасырын сатып алу қаупіне айналады?
Көптеген электр ақаулары қатты жарылыс немесе көрінетін ақаудан басталмайды. Олар көбінесе оқшаулауды бірте-бірте күшейтетін қысқа, қайталанатын кернеу секірулерінен басталады. Трансформатор найзағайдан кейін жұмысын жалғастыра алады. Коммутатордың шкафы негізгі визуалды тексеруден өтуі мүмкін. Тарату сызығы коммутация операциясынан кейін қалыпты жағдайға оралуы мүмкін. Бірақ жабдықтың ішінде оқшаулау ішінара зақымдалған болуы мүмкін.
Сондықтан асқын кернеуден қорғау тек қосымша шешім емес. Бұл тәуекелді бақылау шешімі. Сатып алушы топ қатені таңдағандаТоқтатқыш, құны разрядқыштың өзімен сирек шектеледі. Нақты құнға трансформаторды жөндеу, автоматты ажыратқыштың зақымдануы, өндірістің тоқтауы, апаттық жұмыс, жеткізудің кешігуі және тұтынушылардың тұрақсыз қуат көзінен шағымдары кіруі мүмкін.
Көптеген сатып алушылар үшін қиын бөлігі - кернеудің кернеуінен қорғау сырттан қарапайым болып көрінеді. Өнім трансформатор немесе тарату құрылғысымен салыстырғанда шағын болуы мүмкін, бірақ оны таңдау жүйе кернеуіне, жерге қосу күйіне, оқшаулауды үйлестіруге, ластану деңгейіне, биіктікке, ылғалдылыққа, орнату әдісіне және күтілетін кернеу энергиясына байланысты. Тек баға бойынша немесе таныс кернеу белгісі бойынша таңдау жобаны болдырмауға болатын сәтсіздікке ұшырауы мүмкін.
СенімдіТоқтатқышбұл белгісіздікті азайтуға көмектеседі. Ол қалыптан тыс асқын токқа жерге басқарылатын жолды береді және қорғалған жабдыққа жететін кернеуді шектейді. Коммуналдық қызметтер, зауыттар, жаңартылатын энергия көздері және мердігерлер үшін бұл бақыланатын қорғаныс көбінесе тұрақты жүйе мен қымбат тұратын төтенше жағдай арасындағы айырмашылық болып табылады.
Тоқтатқыш электр жабдығын қалай қорғайды?

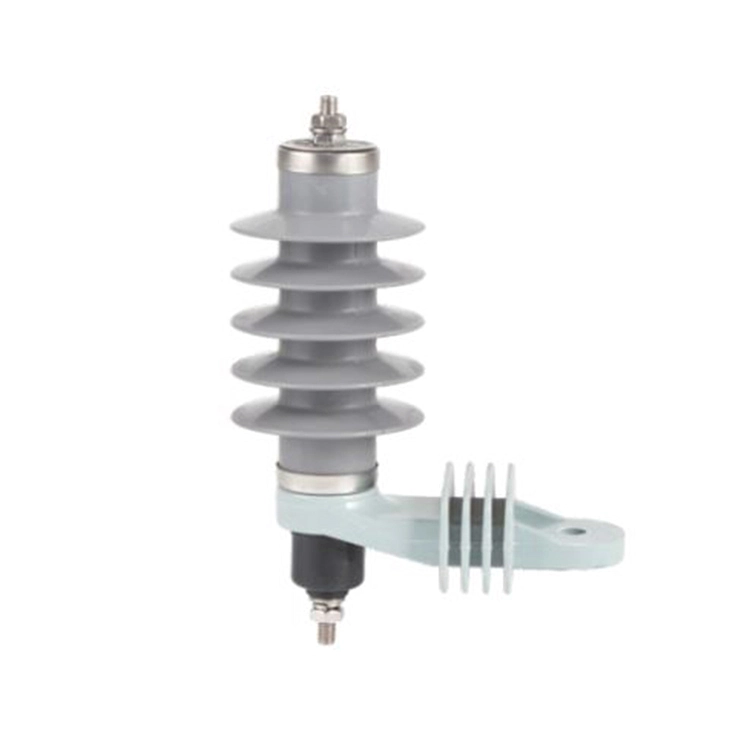

A Тоқтатқышқалыпты жұмыс кернеуі кезінде жоғары төзімді болып қалуға арналған. Қалыпты жағдайда ол қуат жүйесін үзбейді және коммутатор сияқты әрекет етпейді. Оның нақты қызметі найзағай импульсі немесе ауысу кернеуі сияқты қалыптан тыс асқын кернеу пайда болғанда пайда болады.
Кернеу қауіпсіз деңгейден жоғарылағанда, разрядтағыш өзінің электрлік әрекетін тез өзгертеді. Ол токты жерге қарай өткізеді және кернеуді қорғалған жабдық төтеп бере алатын деңгейге дейін қысады. Толқын өткеннен кейін ол жоғары қарсылық күйіне оралады, осылайша жүйе қалыпты жұмысын жалғастыра алады.
Заманауи металл оксидтерін тоқтатқыштар әдетте мырыш оксиді варисторлық элементтерді пайдаланады, өйткені олар күшті сызықтық емес сипаттамалар береді. Қарапайым тілмен айтқанда, бұл разрядтағыш қалыпты кернеуде токқа қарсы тұрады, бірақ асқын кернеу пайда болғанда тез әрекет етеді. Бұл жауап қалдық кернеуді азайтуға, оқшаулауды қорғауға және кернеудің толық күшпен сезімтал жабдыққа жетуіне жол бермеуге көмектеседі.
Сатып алушылар үшін бұл жұмыс принципі маңызды, себебі ол өнімді бағалау тәсілін өзгертеді. Жақсы разрядтауыш тек номиналды кернеуге қатысты емес. Бұл сонымен қатар жауап беру жылдамдығы, разряд мүмкіндігі, қалдық кернеу деңгейі, тығыздау құрылымы, механикалық беріктік, қартаюға төзімділік және орнату ортасына жарамдылық туралы.
- Қалыпты жұмыс:ұстағыш жоғары қарсылық күйінде қалады.
- Толқын оқиғасы:ол жерге кернеулі ток өткізеді.
- Кернеуді шектеу:ол қорғалған жабдық көретін асқын кернеуді азайтады.
- Қалпына келтіру:толқын жоғалғаннан кейін ол қалыпты жағдайға оралады.
- Ұзақ мерзімді құндылық:бұл оқшаулаудың бұзылуы мен жабдықтың істен шығу мүмкіндігін азайтады.
Тоқтатқышты таңдамас бұрын сатып алушылар қандай факторларды салыстыруы керек?
Сатып алу аТоқтатқышөнім каталогынан емес, электр жүйесінен басталуы керек. Бірдей кернеу класы жерге қосу әдісіне, желі экспозициясына, найзағайдың жергілікті тығыздығына, коммутация жиілігіне және қорғалған жабдық мәніне байланысты әр түрлі разрядтағыш сипаттамаларын қажет етуі мүмкін. Ауылдық желідегі трансформатор зауыттың тарату шкафының ішіне орнатылған ток разрядтағышпен бірдей қауіпке тап болмайды.
Бірінші фактор - номиналды кернеу және үздіксіз жұмыс кернеуі. Таңдалған тежегіш жүйенің қалыпты жұмыс жағдайына шыдай алмаса, ол тым тез қартаюы мүмкін. Қорғаныс деңгейі тым жоғары болса, қорғалған жабдық әлі де қауіпті кернеу кернеуін алуы мүмкін. Сатып алушылар жалпы үлгіні таңдаудың орнына, тұтқындаушының рейтингі жүйеге сәйкес келетініне көз жеткізуі керек.
Екінші фактор - разрядтық токтың сыйымдылығы. Жиі найзағай немесе сыртқы желдің кернеуіне ұшырайтын жоба, бақыланатын ішкі ортаға қарағанда күштірек қуат өңдеуді қажет етуі мүмкін. Бұл әсіресе қосалқы станциялар, бағаналы трансформаторлар және әуе тарату жүйелері үшін өте маңызды.
Үшінші фактор - тұрғын үй материалы. Фарфор корпустары механикалық беріктігі мен дәстүрлі қолдану тұрақтылығы үшін бағаланады. Полимер корпустары көбінесе жеңіл салмақ, ластануға қарсы әрекетті жақсарту және ылғалды немесе ластанған ортада өнімділікті жақсарту үшін таңдалады. Дұрыс таңдау орнату орнына, техникалық қызмет көрсету әдеттеріне, қоршаған ортаға әсеріне және жобаның қалауына байланысты.
Төртінші фактор - тығыздау және ылғалға төзімділік. Ылғалдың түсуі қызмет мерзімін қысқартып, сенімділікті төмендетуі мүмкін. Сыртқы жобалар үшін тығыздау сапасы өндірістің ұсақ бөлшектері емес, сатып алудың негізгі талабы ретінде қарастырылуы керек.
Соңында, сатып алушылар жеткізушінің техникалық параметрлерді нақты түсіндіру қабілетін салыстыруы керек. Жеткізуші кернеу класын, қалдық кернеуді, тұрғын үй таңдауын, орнату әдісін және жоба шарттарын практикалық тілде талқылай алса, сатып алушы сәйкес келмейтін өнімді алу ықтималдығы аз болады.
Тоқтатқышты нақты жобаларда қайда қолдану керек?
A Тоқтатқышэлектр жабдығы өтпелі асқын кернеуден қорғауды қажет ететін жерлерде кеңінен қолданылады. Орташа кернеуді тарату жүйелерінде разрядтауыштар әдетте трансформаторлардың, тарату құрылғыларының, кабель ұштарының, әуе желілерінің, конденсаторлар банктерінің және кіріс немесе шығыс фидерлердің жанында орнатылады.
Қосалқы станцияларда разрядтағыштар қымбат жабдықты найзағайдан және ауысу кернеуінен қорғауға көмектеседі. Трансформаторларды қолдануда олар орама оқшаулауының бұзылу қаупін азайтады. Өнеркәсіптік зауыттарда олар панельдерді және өндіріске байланысты электр жүйелерін күтпеген кернеудің жоғарылауынан қорғауға көмектеседі. Фотоэлектрлік және жел электр қондырғылары сияқты жаңартылатын энергия жобаларында асқын кернеуден қорғау өте маңызды, себебі жабдық ашық сыртқы ортада орнатылуы мүмкін.
Мердігерлер үшін практикалық сұрақ ток кернеуінен қорғаудың пайдалы екендігі емес. Мәселе қорғанысты қай жерде орналастыру керек, осылайша ол шын мәнінде тәуекелді азайтады. Реттегішті қорғалған жабдықтан тым алыс орнату, нашар жерге қосу немесе қоршаған ортаға әсер етуді елемеу қорғаныс әсерін әлсіретуі мүмкін.

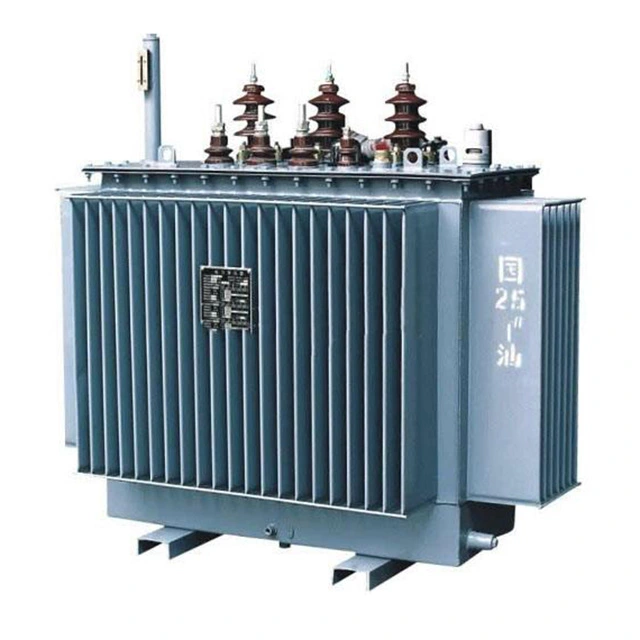

- Тарату трансформаторлары:трансформатордың оқшаулауын найзағайдан және коммутациялық асқын кернеуден қорғаңыз.
- Коммутаторлық жүйелер:ажыратқыштардағы, шиналардағы және қосылған жабдықтағы асқын кернеуді азайту.
- Әуе желілері:тікелей немесе жақын орналасқан найзағай оқиғаларына ұшыраған аумақтарда қорғанысты жақсарту.
- Өнеркәсіптік нысандар:өндіріске байланысты электр инфрақұрылымының тоқтап қалу қаупін азайту.
- Жаңартылатын энергия көздері:сыртқы және экспозициясы жоғары орталарда тұрақты жұмысты қолдайды.
- Қалалық тарату желілері:коммерциялық және тұрғын үй жүктемелері үшін қуат сенімділігін сақтауға көмектеседі.
Тоқтатқыштың қай түрі әртүрлі жұмыс жағдайларына сәйкес келеді?
Әртүрлі жұмыс жағдайлары әртүрлі өнімді таңдауды талап етеді. Төмендегі кестеде сатып алушыларға тапсырыс бермес бұрын жеткізушілермен нақтырақ байланысуға көмектесу үшін практикалық салыстыру берілген.
| Жұмыс жағдайы | Жалпы сатып алушының алаңдаушылығы | Ұсынылатын таңдау фокусы | Неліктен маңызды |
|---|---|---|---|
| Сыртқы тарату трансформаторы | Найзағайдың әсері және оқшаулаудың бұзылуы | Тиісті кернеу рейтингі, күшті разрядтау қабілеті, сенімді тығыздау | Трансформатор орамасының оқшаулауын қорғай отырып, разрядтағыш сыртқы кернеулерді өңдеуі керек. |
| Жағалау немесе ылғалды аймақ | Ылғал, тұзды тұман және жер бетінің ластануы | Полимер корпусы, ластануға қарсы дизайн, ылғалға төзімді құрылым | Қоршаған ортаның күйзелісі корпус пен тығыздау сәйкес келмесе, қартаюды тездетуі мүмкін. |
| Қосалқы станция жабдықтары | Жоғары ауыстыру құны және қатаң қорғауды үйлестіру | Төмен қалдық кернеу, тұрақты мырыш оксиді элементтері, сыналған өнімділік | Қосалқы станция жабдығы сенімді қорғанысты қажет етеді, себебі істен шығу құны жоғары. |
| Өнеркәсіптік электр панелі | Өндірістің тоқтап қалуы және сезімтал жүктемелер | Дұрыс орнату орны, сәйкес кернеу деңгейі, тұрақты жерге қосу | Ток соғу оқиғаларынан кейін жылдам қалпына келтіру үзіліс қаупін азайтуға көмектеседі. |
| Жаңартылатын энергия жобасы | Сыртқы экспозиция және ұзақ қызмет циклі | Ауа-райына төзімді корпус, тұрақты разряд өнімділігі, техникалық теңшеу | Күн және жел учаскелері жиі ашық даладағы найзағайға және қоршаған ортаның күйзелісіне ұшырайды. |
Wenzhou Xifa Electrical Equipment Co., Ltd. Сатып алушыларға өнімнің құрылымы мен электр параметрлерін нақты жұмыс ортасына сәйкестендіруге көмектесе отырып, әртүрлі тарату және қорғау сценарийлері үшін кернеуді тоқтататын шешімдерді ұсынады. Сәйкестендірудің бұл түрі маңызды, өйткені ең жақсы разрядтауыш әрқашан ең қымбат емес; бұл жүйе тәуекеліне дұрыс сәйкес келетіні.
Қандай қателіктер тоқтатқышты таңдау сенімділігін төмендетеді?
Бір жиі кездесетін қателік - таңдауТоқтатқыштек номиналды жүйе кернеуі бойынша. Кернеу класы маңызды, бірақ бұл жеткіліксіз. Сондай-ақ сатып алушылар үздіксіз жұмыс кернеуін, қалдық кернеуді, разряд тогын, жиілікті, биіктікті, жерге қосу әдісін, ластану деңгейін және орнату орнын растауы керек.
Тағы бір қателік - тұрғын үй материалын елемеу. Құрғақ жабық шкафқа орнатылған өнім жағалауға жақын жерде, ылғалдылығы жоғары аймақта немесе ашық сыртқы тірекке орнатылған өнім сияқты қоршаған орта қысымына ұшырамайды. Полимер және фарфор нұсқаларының әрқайсысының өз орны бар, бірақ шешім тек әдетке емес, жұмыс жағдайларына негізделуі керек.
Үшінші қателік - жерге қосуды елемеу. Жерге қосу жолы нашар болса, тіпті жақсы жасалған тоқтатқыш дұрыс жұмыс істей алмайды. Тоқтатқыштың мақсаты - токты жерге қауіпсіз бағыттау. Жерге қосу кедергісі, қосылым сапасы немесе орнату қашықтығы бақыланбаса, қорғаныс өнімділігі төмендеуі мүмкін.
Сатып алушылар кейде сәтсіздік құнын елемей, сатып алу бағасына тым көп көңіл бөледі. Арзан разрядтағыш электрондық кестеде тартымды көрінуі мүмкін, бірақ ол трансформатордың зақымдалуына немесе техникалық қызмет көрсетудің қайталануына әкелсе, жалпы құны әлдеқайда жоғары болады. Маңызды жобалар үшін тұрақты қорғау және жеткізушінің жауапкершілігі шағын бірлік-баға айырмашылығына қарағанда ауыр болуы керек.
- Толық параметрлерді тексермей тек кернеу белгісі бойынша таңдамаңыз.
- Жерге қосу сапасын және орнату қашықтығын елемеңіз.
- Сыртқы орталар үшін ішкі болжамдарды пайдаланбаңыз.
- Тұрғын үй материалын таза косметикалық таңдау ретінде қарастырмаңыз.
- Тоқтау уақытын және ауыстыру құнын есепке алмай, бағаны салыстырмаңыз.
- Техникалық қолдау мен құжаттаманы растамай сатып алмаңыз.
Жеткізуші мүмкіндігі ұзақ мерзімді жоба тәуекелін қалай азайта алады?
СенімдіТоқтатқышжеткізуші өнімді жөнелтуден гөрі көп нәрсені жасайды. Орташа кернеу жобалары үшін жеткізуші сатып алушыларға таңдалған разрядтағыш қорғалатын жабдыққа, орнату ортасына және күтілетін асқын кернеу қаупіне сәйкес келетінін түсінуге көмектесуі керек.
Бұл маңызды, өйткені көптеген сатып алу топтары тек бір қондырғыны сатып алмайды. Олар жобалар тобын, аймақтық тарату желісін, трансформаторлар партиясын немесе ұзақ мерзімді өнеркәсіптік жаңартуды қолдау болуы мүмкін. Мұндай жағдайларда өнімнің тұрақты сапасы, анық байланыс және тұрақты жеткізілім бірінші баға ұсынысы сияқты маңызды болады.
Wenzhou Xifa Electrical Equipment Co., Ltd.электр қуатын бөлу және қорғаумен байланысты өнім санаттары бар электр жабдықтары саласында жұмыс істейді. Сатып алушылар үшін бұл фон байланысты жеңілдетеді, себебі кернеуді сөндіргіштер көбінесе трансформаторлармен, тарату құрылғыларымен, ажыратқыштармен, сақтандырғыштармен және басқа тарату өнімдерімен бірге таңдалады. Жеткізуші кеңірек электр жүйесін түсінгенде, сәйкес келмейтін сипаттамаларды болдырмау оңайырақ болады.
Жеткізушінің жақсы қолдауы параметрді растауды, үлгі ұсынысын, өнім құжаттамасын, экспортқа жарамды қаптаманы және жоба шарттары әдеттен тыс болған кезде уақтылы хабарлауды қамтуы керек. Егер сатып алушы полимер немесе фарфор корпусын пайдалану керектігін білмесе немесе стандартты үлгі белгілі бір кернеу деңгейіне сәйкес келетініне сенімді болмаса, жеткізуші анық емес уәделерден гөрі практикалық нұсқаулармен жауап бере алуы керек.
Сатып алушыға кеңес:Тапсырысты растамас бұрын жүйе кернеуін, орнату орнын, қорғалған жабдық түрін, биіктікті, ластану деңгейін, жерге қосу күйін және күтілетін қолданбаны дайындаңыз. Бұл мәліметтер жеткізушіге aТоқтатқышбұл тек каталог атауына сәйкес емес, нақты жобаға сәйкес келеді.
Жиі қойылатын сұрақтар
Негізгі мақсаты АТоқтатқышөтпелі асқын кернеуді шектеу және токты жерге қауіпсіз бағыттау болып табылады. Бұл трансформаторларды, тарату құрылғыларын, тарату желілерін және электр панельдерін найзағайдан және коммутациялық кернеулерден қорғауға көмектеседі.
Бұл екі термин әсіресе қуатты бөлуде жиі қолданылады. Найзағай сөндіргіш әдетте найзағаймен байланысты асқын кернеуден қорғауды білдіреді, ал аТоқтатқышкоммутациялық асқын кернеулерді және басқа өтпелі асқын кернеу оқиғаларын да қамтуы мүмкін. Тәжірибелік сатып алу кезінде негізгі мәселе электрлік параметрлерді және қолдану ортасын растау болып табылады.
Көптеген трансформаторлар, әсіресе әуе желілеріне қосылған немесе көшеде орнатылған трансформаторлар асқын кернеуден қорғауды пайдаланады. Белгілі бір трансформаторға қажет пе аТоқтатқышжүйенің дизайнына, найзағайдың әсеріне, оқшаулауды үйлестіруге, жерге қосуға және сенімділік талаптарына байланысты.
Бірде-бір нұсқа әрбір жоба үшін әмбебап жақсырақ емес. Фарфор корпустары механикалық беріктігімен және дәстүрлі тұрақтылығымен танымал. Полимер корпустары жеңіл және ластанған, ылғалды немесе сыртқы ортада жиі таңдалады. Жақсы таңдау орнату шарттарына және жоба стандарттарына байланысты.
Тексеру жиілігі жұмыс ортасына және техникалық қызмет көрсету саясатына байланысты. Ауыр жағдайларда сыртқы разрядтағыштарды бетінің ластануына, физикалық зақымдалуына, бос қосылымдарға, ылғалға және жерге қосу сенімділігіне мұқият тексеру керек.
Сәйкес келмейтін разрядтағыш жоспарланған қорғаныс деңгейін қамтамасыз ете алмауы немесе қалыпты жүйе кернеуінде тым тез қартаюы мүмкін. Бұл трансформаторлар мен тарату құрылғыларын ток кернеуінің зақымдалуына ұшырауы мүмкін. Сенімді қорғаныс үшін дұрыс таңдау маңызды.
Қорытынды
Дұрыс таңдауТоқтатқышұсақ техникалық деталь емес. Бұл жүйе сенімділігі, жабдықтың қызмет ету мерзімі, техникалық қызмет көрсету құны және жоба қауіпсіздігі туралы тікелей шешім. Тек баға немесе кернеу белгілерін салыстыратын сатып алушылар қорғаныс өнімділігін анықтайтын нақты факторларды жіберіп алуы мүмкін. Толық қолдануды қарастыру жақсырақ тәсіл: жүйе кернеуі, жерге қосу, найзағайдың әсері, қорғалған жабдық, корпус материалы, разрядтық сыйымдылық және жеткізушінің қолдауы.
Мердігерлер, коммуналдық қызметтер, зауыттар және жаңартылатын энергия жобалары үшін дұрыс таңдалғанТоқтатқышжасырын тәуекелді көрінетін зақымға айналғанға дейін азайта алады. Ол трансформаторларды, тарату құрылғыларын, желілерді және панельдерді кенеттен кернеу кернеуінен қорғауға көмектеседі, бұл электр жүйесінің сенімдірек жұмыс істеуіне мүмкіндік береді.
Жаңа жоба үшін асқын кернеуден қорғауды таңдасаңыз немесе бар сөндіргіштерді ауыстырсаңыз,Wenzhou Xifa Electrical Equipment Co., Ltd.жұмыс жағдайлары мен техникалық талаптар негізінде қолайлы нұсқаларды салыстыруға көмектеседі. Кернеу деңгейін, орнату ортасын және қорғалған жабдық мәліметтерін біздің командамен бөлісіңіз жәнебізбен хабарласыңыбүгін практикалық өнім нұсқаулығын және жобаңызға сәйкес баға ұсынысын алу үшін.
