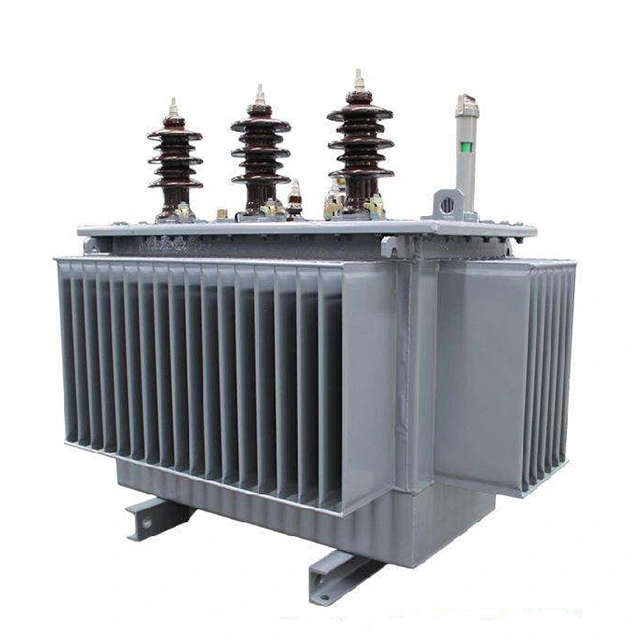

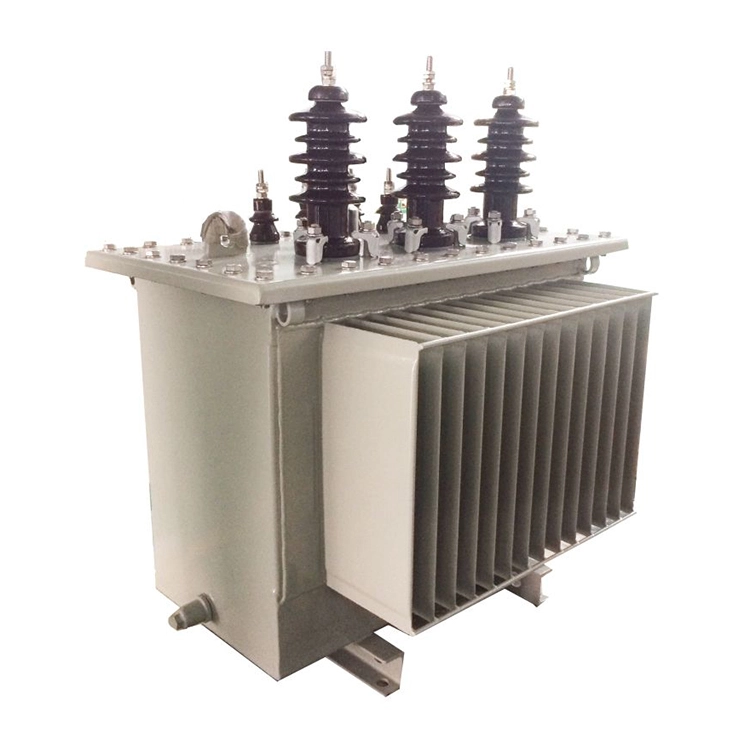

80ква 3 фазалы күшейткіш қуат трансформаторлары 415в-тен 11кв дейін

80ква 3 фазалы күшейткіш трансформаторлар 415в-тен 11кВ алғашқы орам арқылы 415В төмен вольтты айнымалы токты қабылдайды. Магнит өрісі шоғырланған және ламинатталған темір өзек арқылы екінші орамаға бағытталған және салыстырмалы түрде аз шығынмен 11кВ жоғары кернеулі айнымалы ток шығарылады.

80ква 3 фазалы күшейткіш қуат трансформаторлары 415в пен 11кВ негізінен электр қуатын алыс қашықтыққа тасымалдау, фотоэлектрлік/жел қуатын желіге қосу және өнеркәсіптік жоғары вольтты электрмен жабдықтау үшін қолданылады. Кең таралған түрлерге майлы , мыс орамалары және IEC 60076/GB 1094 стандарттарына сәйкес келетін Dyn11 қосылымы жатады.

Техникалық параметр:

80ква 3 фазалы күшейткіш 415втен 11кв дейінгі трансформаторларды пайдалану кезінде қандай сынақтарды жүргізу керек?

Трансформатордың қалыпты жұмыс істеуін қамтамасыз ету үшін келесі сынақтарды жиі жүргізу керек:

(1) Температура сынағы. Трансформатордың жұмыс күйі қалыпты ма және температура деңгейі өте маңызды. Регламентке сәйкес майдың жоғарғы қабатының температурасы 85°С аспауы керек (температураның көтерілуі 55°С аспауы керек). Әдетте, трансформаторлар арнайы температураны өлшейтін құрылғылармен жабдықталған.

(2) Жүктеме сынағы. 80ква 3 фазалы 415в-тен 11кВ-қа дейінгі күшейткіш қуат трансформаторларының пайдалану жылдамдығын жақсарту және қуат жоғалуын азайту үшін трансформатор жұмыс кезінде көтере алатын нақты қуат көзін анықтау қажет. Өлшеу жұмыстары әдетте әр маусымда электр энергиясын тұтынудың ең жоғары кезеңінде орындалады және амперметрдегі қысқыштың көмегімен тікелей өлшенеді. Ток мәні трансформатордың номиналды тоғының 70     80%-ы болуы керек. Егер ол осы ауқымнан асып кетсе, бұл шамадан тыс жүктемені көрсетеді және оны дереу реттеу керек.

(3) Кернеу сынағы. Кернеудің өзгеру диапазоны номиналды кернеудің ±5% шегінде болуы керек. Егер ол осы диапазоннан асып кетсе, кернеуді көрсетілген диапазонға жеткізу үшін реттеу үшін кран ауыстырғышты пайдалану керек. Әдетте, қайталама орамның терминалдық кернеуі және соңғы пайдаланушының терминалдық кернеуі вольтметрдің көмегімен өлшенеді.

(4) Оқшаулау кедергісі сынағы. 80ква 3 фазалы күшейткіш қуат трансформаторларын 415в пен 11кВ қалыпты жұмыс күйінде ұстау үшін оқшаулаудың ескіруін және жазатайым оқиғаларды болдырмау үшін оқшаулау кедергісін сынау қажет. Сынақ кезінде трансформатордың жұмысын тоқтатуға тырысыңыз және трансформатордың оқшаулау кедергісінің мәнін өлшеу үшін мегаомметрді пайдаланыңыз. Өлшенген қарсылық алдыңғы өлшенген мәннің 70% кем болмауы керек. Мегаомметрді таңдаған кезде, төмен вольтты катушкалар 500 В кернеу деңгейін пайдалана алады.
