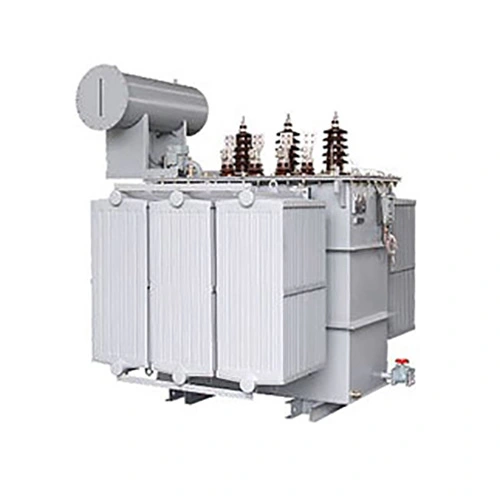

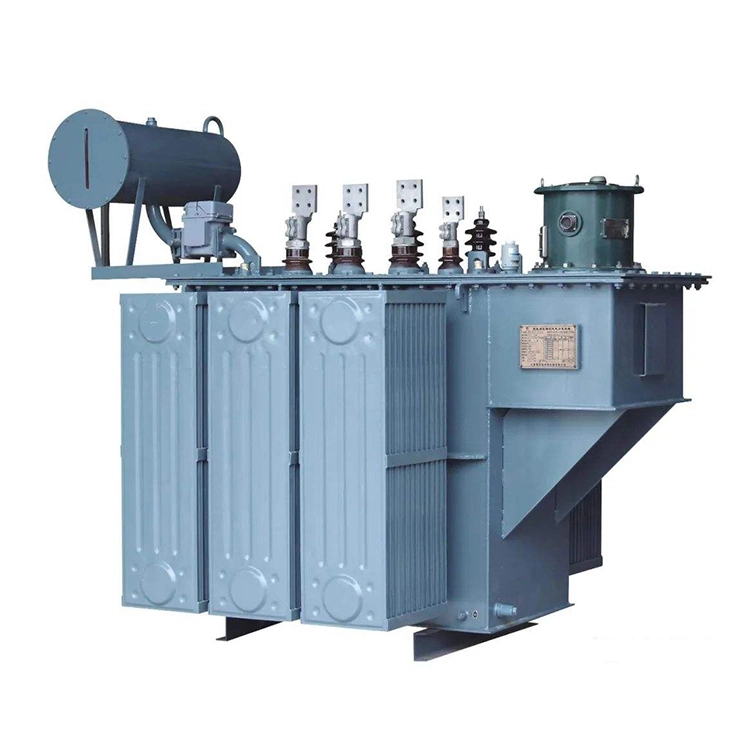

35-тен 0,4кв дейінгі 3 фазалы 2500ква қуат трансформаторы

35-тен 0,4 кВ-қа дейінгі 3 фазалы 2500 ква күштік трансформатордың өзегі жоғары магнит өткізгіштігі салқын прокатталған бағдарланған кремний болат парақтардан жасалған және бүкіл біріктіру процесі жүктеменің жоғалуын және қоздыру тогын  тиімді төмендете отырып, толық қиық түйіспен және саңылаусыз байланыстыру әдісімен жүзеге асырылады. Жоғары вольтты және төмен вольтты орамдардың екеуі де оттегісіз мыс сымдардан (немесе қажетінше алюминий сымдардан) жасалған, жоғары вольтты орамасы көп қабатты цилиндрлік құрылымда және төмен вольтты орамасы фольга орамында немесе қос спиральды құрылымда жақсы электрлік беріктік пен қысқа тұйықталуға төзімділікті қамтамасыз етеді.

35-тен 0,4кВ-қа дейінгі 3 фазалы 2500ква қуат трансформаторының корпусы тұрақты және сенімді оқшаулау жүйесін қамтамасыз ете отырып, вакуумда кептіру және вакуумды май бүрку өңдеуден өтеді. Мұнай цистернасы жылуды тарату тиімділігі мен тығыздау өнімділігін теңестіретін гофрленген парақты немесе жылуды тарату түтігінің құрылымын қабылдайды және қысымды төмендететін клапандармен, газ релелерімен, май деңгейін өлшегіштермен, температураны өлшейтін элементтермен және басқа да толық қорғаныс құрылғыларымен жабдықталған.

Біздің зауытта орамды, өзек құрастыруды, корпусты жинақтауды, вакуумды өңдеуді және зауыттық сынақтарды қоса алғанда, 35 кВ және одан жоғары трансформаторлар үшін толық технологиялық өндірістік қуат бар. Зауыттан шықпас бұрын әрбір өнім орама кедергісін өлшеу, кернеу қатынасы және қосылым тобының белгіленуін тексеру, т.б. сияқты бірнеше реттік сынақтардан өтеді.

35-тен 0,4кВ-қа дейінгі 3 фазалы 2500ква қуат трансформаторы төмен жоғалту, төмен шу және төмен температураның жоғарылауымен ерекшеленеді және ішкі, сыртқы, биік биіктікте немесе ластану деңгейі жоғары жерлерде үздіксіз жұмыс істеуге жарамды.

Техникалық сипаттамасы:

С: Қысқа тұйықталу кедергісі 6,5% болатын 35-тен 0,4кВ-қа дейінгі 3 фазалы 2500ква қуат трансформаторының негізгі қызметі қандай және оның трансформатордың қауіпсіз жұмысы үшін маңызы қандай?

Ж:35-тен 0,4кВ-қа дейінгі 3 фазалы 2500ква қуат трансформаторы үшін стандартты конфигурация ретінде көрсетілген 6,5% қысқа тұйықталу кедергісі трансформатордың қауіпсіз және тұрақты жұмысын қамтамасыз етудің негізгі параметрі болып табылады. Бұл параметр 35-тен 0,4кВ-қа дейінгі 3 фазалы 2500ква қуат трансформаторының төмен вольтты жағындағы қысқа тұйықталу тогын тиімді шектей алады, трансформатор орамдарының динамикалық және термиялық тұрақтылығын жақсартады және қысқа тұйықталу ақауларынан туындаған орамдардың деформациясы мен оқшаулауының зақымдалуын болдырмайды. Сонымен қатар, бұл кедергі параметрі трансформатор корпусының құрылымына бейімделген, бұл магнит өрісінің қалыпты ағып кетуін және қызып кету проблемаларын болдырмайды. Ол сондай-ақ трансформатордың релелік қорғанысын орнату үшін стандартты негізді қамтамасыз ете алады, шектен шығып кетуді болдырмайды және 35-тен 0,4кВ 3 фазалы 2500ква қуат трансформаторының айналмалы токсыз параллель жұмыс істеуін қамтамасыз ете алады, осылайша трансформаторлардың қауіпсіз, үнемді және тұрақты жұмысына кепілдік береді.
