Мақаланың қысқаша мазмұны:Айнымалы ток үш фазалы сақтандырғыш оқшаулағышын таңдау номиналды токты, сақтандырғыш үйлесімділігін, полюс конфигурациясын, орнату өлшемдерін және қысқа тұйықталудан қорғауды мұқият қарастыруды талап етеді. Wenzhou Xifa Electrical Equipment Co., Ltd. трансформаторлық жинақтарға, электр панельдеріне және өнеркәсіптік қуат жүйелеріне арналған қуат тарату компоненттерін ұсынады. Бұл нұсқаулықта сатып алушылар сәйкес үлгіні таңдамас бұрын тексеру керек негізгі факторлар түсіндіріледі.
Айнымалы токтың үш фазалы сақтандырғыш изоляторын таңдағанда, алдымен ол қызмет ететін жабдықты және тізбектің жұмыс жағдайларын қарастырамыз. Тарату шкафтары, трансформаторлық жинақтар және өнеркәсіптік қуат жүйелері сияқты қолданбалар әртүрлі ток көрсеткіштерін, орнату тәртібін және қорғаныс сипаттамаларын қажет етуі мүмкін.
Модельдерді салыстырмас бұрын сатып алушылар жүйе кернеуін, күтілетін жұмыс тогын, жүктеме сипаттамаларын, қол жетімді қысқа тұйықталу тогын, орнату ортасын және қажетті полюс конфигурациясын растауы керек.
Мысалы, тарату трансформаторының төмен вольтты жағында орнатылған сақтандырғыш оқшаулағышы тізбектің номиналдылығына және толық жинақтың қорғаныс схемасына сәйкес келуі керек. Тек ағымдағы рейтинг негізінде үлгіні таңдау орнату немесе пайдалану кезінде үйлесімділік мәселелеріне әкелуі мүмкін.
Қолжетімділікті қарап шығыңызконфигурациялар on the AC үш PhСақтандырғыш изоляторы Sбақсы бeспецификацияларды аяқтау алдында.
Рамалық ток және сақтандырғыштың номиналды тогы әртүрлі сипаттамаларды сипаттайды. Кадр курсыидентификатори ткоммутатордың ағымдағы класы, ал сақтандырғыштың номиналды тогы орнатылған сақтандырғыштың номиналды номиналды рейтингін білдіреді. Сақтандырғыш қосқышпен үйлесімді және нақты тізбекті қорғауға жарамды болуы керек.
Wenzhou Xifa Electrical Equipment Co., Ltd. компаниясының жеткізілген өнім сипаттамаларына сәйкес, қолда бар раманың ток көрсеткіштері 63 А-дан 630 А-ға дейін ауытқиды.
| Кадрлық ток | Тізімдегі сақтандырғыш рейтингтері | Сақтандырғыш өлшемі |
|---|---|---|
| 63 А | 10, 20, 30, 40, 50, 63 А | 00С |
| 160 А | 63, 80, 100, 125, 160 А | 0 |
| 250 А | 160 А; 200, 250 А | 0; 1 |
| 400 А | 300, 315, 400 А | 2 |
| 630 А | 400, 500, 630 А | 3 |
Ескертпе: Бұл мәндер берілген өнім параметрлерін қорытындылайды. Тапсырыс бермес бұрын таңдалған үлгінің үйлесімді сақтандырғыш түрін және нақты рейтингін растаңыз.
Сақтандырғышты жүктемеге, өткізгіштің күшіне және қажетті қорғаныс үйлестіруіне сәйкес таңдау керек. Қозғалтқыш тізбектері мен трансформатор тізбектері әртүрлі іске қосу токтары мен ақаулық сипаттамаларына ие болуы мүмкін, сондықтан бірдей сақтандырғыштың номиналдылығы әр қолданбаға сәйкес келмейді.

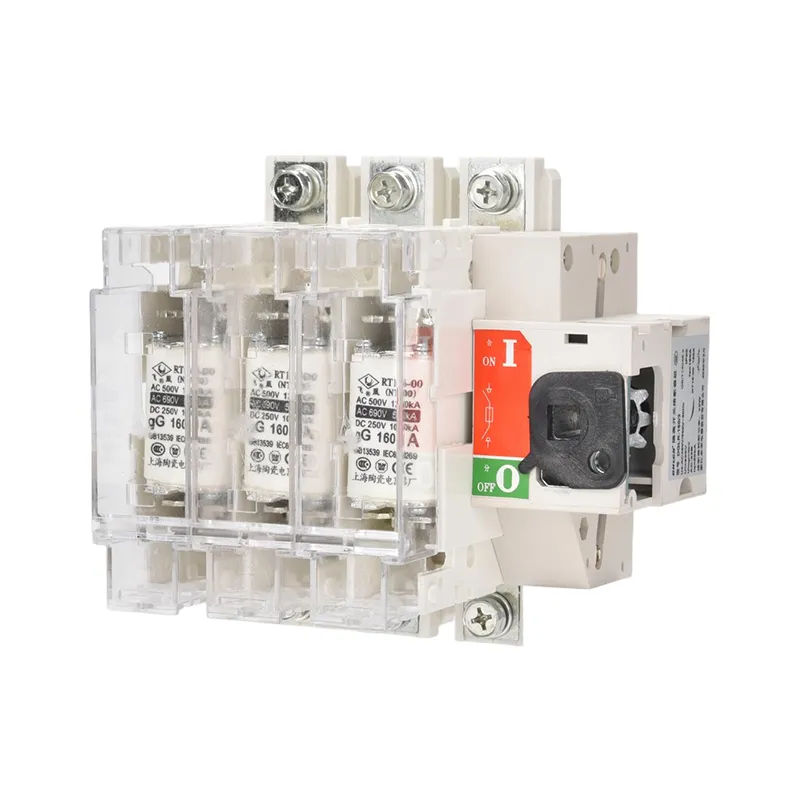

Айнымалы токтың үш фазалы сақтандырғыш изоляторы қосқышы тізбекті оқшаулауды сақтандырғышқа негізделген асқын ток қорғанысымен біріктіреді. Құрылғының орнату талаптарына сәйкес келетініне көз жеткізу үшін сатып алушылар бұл функцияларды бөлек бағалауы керек.
Сақтандырғыштың өзі толық жинақтың қысқа тұйықталу өнімділігін анықтамайды. Ажыратқыш, сақтандырғыш, өткізгіштер және жоғары ағындағы қорғаныс құралдары олардың номиналды мүмкіндіктеріне сәйкес үйлестірілуі керек. Техникалық қызмет көрсету оқшаулауы сонымен қатар қолданыстағы электр қауіпсіздігі процедураларына сай болуы керек.
Электрлік үйлесімділікті тексергеннен кейін сатып алушылар полюс конфигурациясын, монтаждауды, жалпы өлшемдерді және қосылым кеңістігін тексеруі керек. Берілген өнім туралы ақпарат үш полюсті және төрт полюсті конфигурацияларды, сондай-ақ қолданылатын үлгілерге арналған алдыңғы типті және бүйірлік типті орнату опцияларын қамтиды.
| Таңдау элементі | Нені тексеру керек | Неліктен маңызды |
|---|---|---|
| Полюс конфигурациясы | Үш полюсті немесе төрт полюсті модель | Тізбек пен бейтарап оқшаулау талаптарына сәйкес келеді. |
| Монтаждау тәртібі | Алдыңғы немесе бүйірлік типті орнату | Панель орналасуымен үйлесімділікті қамтамасыз етеді. |
| Өлшемдері | Ені, биіктігі, тереңдігі және монтаждау тесіктерінің позициялары | Сымдар мен көршілес құрамдас бөліктерге кедергі келтірмейді. |
| Қосылымдар | Кабель немесе шинаның орналасуы және өткізгішке қойылатын талаптар | Сенімді электр қосылымдарын қолдайды. |
Мысалы, 160 A алдыңғы типті сериялар тізімі үшін жарияланған өлшемдер А өлшемі үш полюсті үлгі үшін 164 мм және төрт полюсті үлгі үшін 200 мм. Бұл айырмашылық неліктен сатып алушылар бірдей кадр рейтингі бар үлгілердің өлшемдері бірдей деп болжаудың орнына нақты конфигурация үшін сызбаны тексеру керек екенін көрсетеді.
Тапсырыс бермес бұрын өндірушінің өлшемді сызбасын панельдің орналасуымен салыстырыңыз. Тұтқаны пайдалану, кабельді майыстыру, электрлік саңылаулар және сақтандырғышты ауыстыру үшін жеткілікті орын қалдырыңыз.
Техникалық құжаттама сатып алушыларға өнімнің жоба талаптарына сәйкес келетінін растауға көмектеседі. Үлгіні бекітпес бұрын өнімнің деректер парағын, өлшемдік сызбаны, қолданылатын сынақ есептерін және үйлесімді сақтандырғыш стандартын растауды сұрауды ұсынамыз.
Wenzhou Xifa Electrical Equipment Co., Ltd. 0,4 кВ-тан 35 кВ-қа дейінгі жүйелер үшін электр қуатын тарату өнімдерін зерттеуге, әзірлеуге және өндіруге маманданған. Оның өнім ассортименті ауа сөндіргіштерін, құйылған корпусты ажыратқыштарды, ток трансформаторларын, әлеуетті трансформаторларды, найзағай сөндіргіштерін және сақтандырғыштарды қамтиды.
Юэцин экономикалық даму аймағында, Чжэцзян, Қытайда орналасқан компания 2006 жылдан бері тарату трансформаторларын, шағын қосалқы станцияларды және вакуумдық ажыратқыштарды шығаратын Conso Electrical Science and Technology Co., Ltd. компаниясының филиалы болып табылады.
Компания оның өнімдері ISO 9001 сапа менеджменті және ISO 14001 қоршаған ортаны басқару жүйелері бойынша өндірілетінін және тиісті техникалық сипаттамалар CE және UL талаптарына сәйкес келетінін мәлімдейді. Сатып алушылар нақты үлгінің сәйкестік күйін тексеру үшін тиісті сертификаттарды немесе сынақ есептерін сұрауы керек.
Сатып алудың басқа мәселелеріне қосалқы сақтандырғыштың болуы, орнату бойынша нұсқаулық, жеткізу уақыты және сатылымнан кейінгі техникалық қолдау кіреді. Бұл мәліметтер іске қосуға және техникалық қызмет көрсетуге әсер етуі мүмкін, әсіресе коммутатор үлкен электр тарату жинағының бөлігі болған кезде.
Өнім туралы мәліметтер алу үшін айнымалы үш фазалы сақтандырғыш изоляторының қосқышы өнім бетіне кіріңіз немесе Wenzhou Xifa Electrical Equiment Co., Ltd. компаниясына хабарласыңыз.
Айнымалы ток үш фазалы сақтандырғыш изоляторының қосқышы үш фазалы айнымалы ток тізбегін оқшаулау және үйлесімді төмен вольтты тарату жүйелерінде сақтандырғышқа негізделген асқын токтан қорғауды қамтамасыз ету үшін пайдаланылады. Әдеттегі қолданбаларға тарату шкафтары, трансформаторлық жинақтар және өнеркәсіптік электр қондырғылары жатады.
Тізбек конструкциясының тоғын, өткізгіштің күшін, жүктеме сипаттамаларын және ақаулық жағдайларын тексеріңіз. Содан кейін қажетті қорғаныс координациясына және қолданыстағы электр стандарттарына негізделген үйлесімді қосқыш жақтауын және сақтандырғыш рейтингін таңдаңыз.
Жақтау тогы қосқыштың ток класын анықтайды, ал сақтандырғыштың номиналды тогы орнатылған сақтандырғыштың номиналды ток рейтингін анықтайды. Таңдалған сақтандырғыш қосқышпен үйлесімді және тізбекті қорғауға жарамды болуы керек.
Таңдау схема конфигурациясына және бейтарап оқшаулау қажет пе екеніне байланысты. Жүйе дизайнына, жерге қосу схемасына және қолданылатын орнату ережелеріне сәйкес тіректердің орналасуын растаңыз.
Арнайы құрылғы жоспарланған коммутациялық тапсырма үшін бағаланған жағдайда ғана. Әрбір оқшаулағыш қалыпты жүктеме тогын үзуі мүмкін деп ойламай, өндірушінің жұмыс көрсеткіштерін және пайдалану санатын тексеріңіз.
Жүйе кернеуін, қажетті ток мәнін, сақтандырғыш сипаттамасын, полюс конфигурациясын, монтаждауды, орнату өлшемдерін, санын және қолданылатын стандарттарды қамтамасыз етіңіз. Бір сызықты диаграмма немесе панель сызбасы өнімнің үйлесімділігін растауға көмектеседі.
Айнымалы токтың үш фазалы сақтандырғыш изоляторын таңдау электрлік көрсеткіштерді, сақтандырғыш сипаттамаларын, орнату өлшемдерін және жұмыс шарттарын мұқият қарап шығуды қажет етеді. Тапсырыс беру алдында осы мәліметтерді тексеру орнату өзгерістерін азайтуға көмектеседі және тарату жүйесінде сенімді жұмысты қолдайды. Wenzhou Xifa Electrical Equiment Co., Ltd компаниясы тұтынушыларға қолданбалары үшін қолайлы конфигурацияларды анықтауға көмектесу үшін өнім туралы ақпарат пен техникалық қолдауды қамтамасыз етеді.
-
