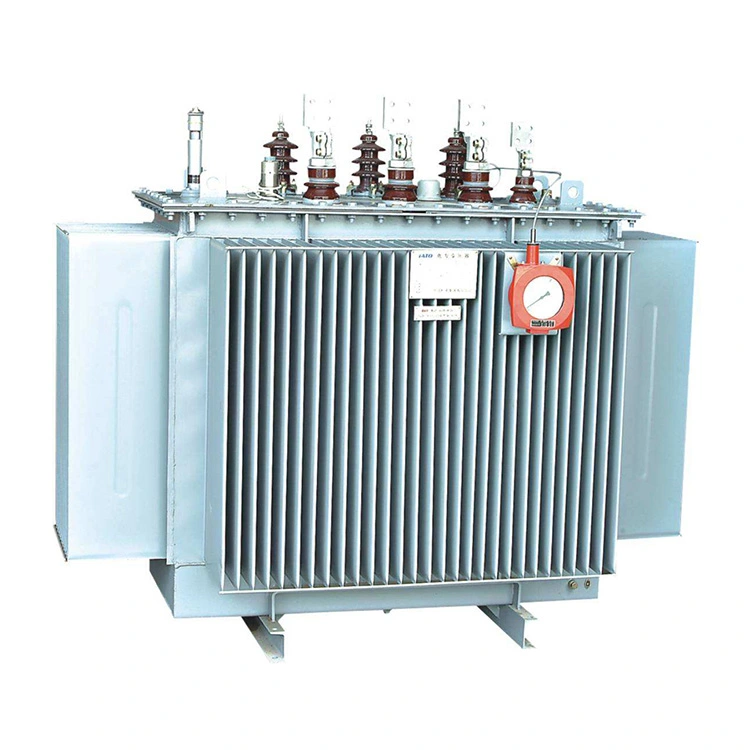

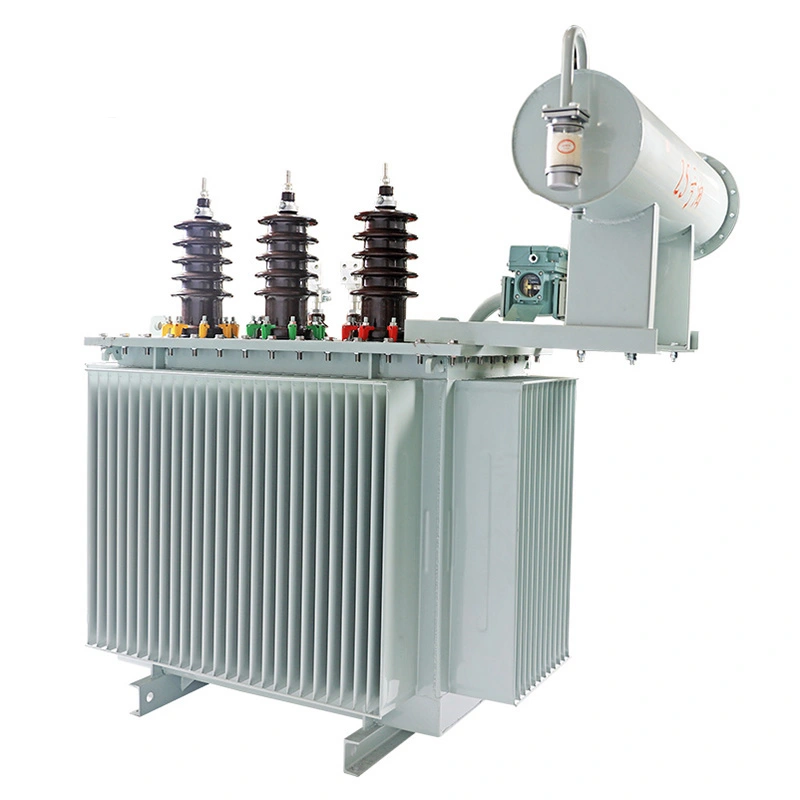

1000ква таратушы қуат трансформаторы 11-ден 33кв дейін

11-ден 33кВ-қа дейінгі 1000ква тарату қуат трансформаторы IEC 60076 және GB 1094 стандарттарына сәйкес жасалған негізгі орташа кернеулі электр жабдығы болып табылады. Ол 11кВ кіріс қуатын 33кВ шығысқа түрлендіреді, кернеу деңгейлері арасындағы энергияны тасымалдауды жүзеге асырады, индустриялық парктерде, электр станцияларында, ауылдық желілерді жаңартуда және ірі өнеркәсіптік кәсіпорындарда кеңінен қолданылады.

YNd11 векторлық тобын, CRGO кремний болат өзегі мен таза мыс орамдарын, 11-ден 33 кВ-қа дейінгі 1000ква таратушы қуат трансформаторын қолдану төмен қуат тұтынуды, күшті шамадан тыс жүктемені және тұрақты өнімділікті ұсынады. ±2×2,5% жүктеме кернеуін реттемей, ол тұрақты шығуды қамтамасыз етеді және оның герметикалық тығыздалған құрылымы ішкі және сыртқы орнатуға сәйкес келеді, әртүрлі сценарийлер үшін сенімді қуат қолдауын қамтамасыз етеді.

1000ква таратушы қуат трансформаторы 11-ден 33кв дейін негізінен орташа кернеулі электр желілерінің кернеуін арттыру сценарийлерінде қолданылады.

Оның арнайы қолдану өрістері мыналарды қамтиды:

1.Индустриалды парктер, ірі өнеркәсіптік және тау-кен кәсіпорындары: өз электр станциялары өндіретін немесе электр желісінен алынған 11 кВ қуатты ішкі электр энергиясын тасымалдау және ірі жабдықты электрмен жабдықтау үшін 33 кв жоғары вольтты қуатқа түрлендіру.

2.Электр станциялары мен қосалқы станциялар: Генераторлар өндіретін төмен вольтты қуатты 33 кВ жоғары вольтты қуатқа түрлендіру және оны орташа кернеулі электр желісіне қосу үшін генераторлық қондырғылар үшін кернеуді арттыратын жабдық ретінде пайдаланылады.

3. Ауылдық электр желісін жаңарту: Ауылдық электр желісінің кернеу деңгейін арттыру, беру шығындарын азайту және ауылды электрмен жабдықтаудың тұрақтылығын қамтамасыз ету.

4. Үлкен құрылыс алаңдары және уақытша электрмен жабдықтау жобалары: Үлкен құрылыс машиналары мен уақытша электрмен жабдықтау жүйелерін тұрақты 33 кв жоғары вольтты қуатпен қамтамасыз ету.

Техникалық параметр:

Сұрақ: Трансформатор майына техникалық қызмет көрсету стандарттары қандай? Майды толтыру немесе ауыстыру қашан қажет?

A: Бұл 1000ква таратушы қуат трансформаторы 11-ден 33кВ-қа дейін толығымен жабық құрылымды қабылдайды. Майдың ағуынсыз қалыпты жұмыс жағдайында майды жиі толтырудың қажеті жоқ.

Техникалық қызмет көрсету нұсқаулары: Трансформатор майын сынау үшін 1-2 жыл сайын үлгілерді алыңыз және бұзылу кернеуін, ылғалдылық пен қышқылдық мәнін тексеріңіз. Егер май деңгейі стандартты шкаладан төмен болса, майдың түсі күңгірт және бұлдыр болса, ылғалдылық нормадан асып кетсе немесе оқшаулау беріктігі төмендесе, майды уақтылы толтыру немесе жалпы майды ауыстыру қажет. Әртүрлі брендтерді немесе әртүрлі өндірушілердің трансформаторлық майларын араластыруға қатаң тыйым салынады. Майды ауыстырғаннан кейін майдағы ауа көпіршіктерінен туындаған жергілікті разряд ақауларын болдырмау үшін мұқият сарқылу қажет.

С: 11-ден 33кВ-қа дейінгі 1000ква тарату қуат трансформаторының стандартты қысқа тұйықталу кедергісі мәні қандай? Бұл параметрдің маңыздылығы қандай?

Ж: Стандартты қысқа тұйықталу кедергісі 6,5%-ға орнатылған. Бұл мән 11-ден 33 кв деңгейге дейінгі 1000 ква тарату қуат трансформаторы үшін ұлттық стандарт және IEC стандартының параметрі болып табылады. Оны ерікті түрде өзгертуге болмайды.

Негізгі дизайнның маңыздылығы мынада: Біріншіден, ол тордың қысқа тұйықталу ақаулары кезінде ең жоғары қысқа тұйықталу тогын тиімді шектейді, қысқа тұйықталу электр қозғаушы күшінің трансформатор орамдары мен өзегіне әсерін азайтады және орама деформациясы мен ядроның зақымдалуы сияқты негізгі ақауларды болдырмайды; Екіншіден, ол орташа кернеу желісінің қысқа тұйықталу сыйымдылығына сәйкес келеді, жоғары және төменгі тарату құрылғылары мен релелік қорғаныс құрылғыларының параметрлерін дәл үйлестіруді қамтамасыз етеді, ақаулардың шектен тыс өшірілуін болдырмайды және бүкіл орташа кернеуді тарату жүйесінің тұрақтылығына кепілдік береді; Үшіншіден, ол 11-ден 33 кВ-қа дейінгі 1000ква таратушы қуат трансформаторының кернеуді реттеу жылдамдығын бақылайды, жүктеменің ауытқуы кезінде кернеудің шамадан тыс ауытқуын болдырмайды және қуат беру сапасының стандарттарға сай болуын қамтамасыз етеді.
