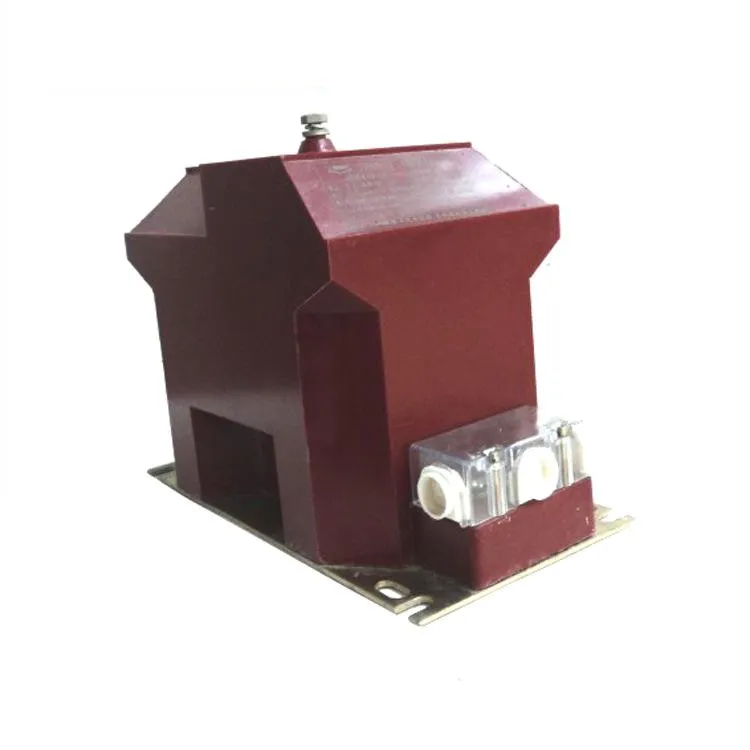

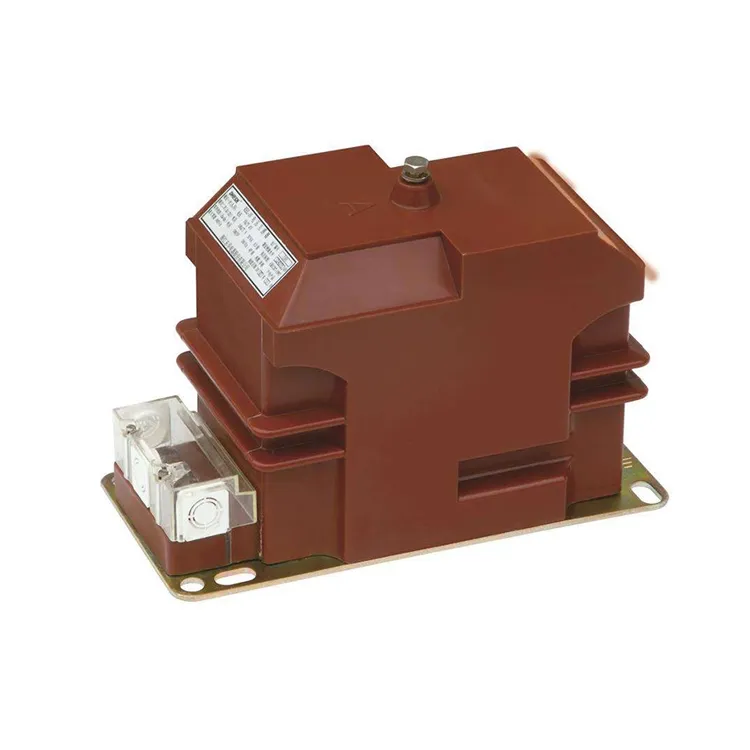

Функциясы қуатты тарату трансформаторына ұқсас орташа кернеулі шайыр құйылған потенциалдық трансформатор кернеуді түрлендіруге арналған. Дегенмен, қуат трансформаторлары негізінен кВА немесе МВА қуаттарымен есептелген электр энергиясын тиімді беру және таратуды қамтамасыз ету үшін кернеуді реттейді, ал потенциалды трансформаторлар өлшеу және қорғау рөлін атқарады. орташа кернеулі шайырлы құйылған потенциалдық трансформатордың негізгі функциясы желілік кернеуді, қуатты және энергияны тұтынуды дәл бақылауды қамтамасыз ету үшін есептеу аспаптары мен қорғаныс релелеріне жұмыс қуатын беру болып табылады. Потенциалды трансформаторлар сонымен қатар ақаулық жағдайында электр беру желілері, қозғалтқыштар және қуат трансформаторлары сияқты жоғары құнды активтерді қорғау үшін қорғаныс схемалары үшін маңызды кірісті қамтамасыз етеді. Осы функциялардың арқасында,потенциалдық трансформаторларсалыстырмалы түрде шағын қуаттармен жобаланған, әдетте бірнеше ВА-дан бірнеше ондаған ВА-ға дейін және сирек 1000 ВА-дан асады.
| Түр | Номиналды кернеу коэффициенті (кВ) | Дәлдік класы | Дәлдік класы және номиналды шығыс cosΦ=0,8 | Макс. Шығыс (VA) | |||
| 0.2 | 0.5 | 1 | 6(P) | ||||
| JDZX10-3A | (3/√3)/(0,1/√3)/(0,1/3) | 0,2/6P 0,5/6P 1/6P | 15 | 30 | 60 | 50 | 200 |
| JDZX10-6A | (6/√3)/(0,1/√3)/(0,1/3) | ||||||
| JDZX10-10A | (10/√3)/(0,1/√3)/(0,1/3) | ||||||
С: Орташа вольтты шайырлы құйылған потенциалдық трансформатордың тарату құрылғыларындағы қызметі қандай?
A: Потенциалды трансформатор бастапқы жүйе кернеуін өлшеу құралдарына, энергия есептегіштеріне және қорғаныс релелеріне қауіпсіз жеткізуге болатын стандартталған төменгі мәнге дейін төмендету үшін пайдаланылады. Орташа кернеуді тарату құрылғыларында шайыр құйылған потенциалдық трансформаторлар дәлдік пен оператордың қауіпсіздігін қамтамасыз ету үшін бастапқы кернеу жүйесі мен қайталама кернеуді басқару тізбектері арасында гальваникалық оқшаулауды қамтамасыз етеді.
С: Неліктен орташа кернеулі потенциалдық трансформаторлар үшін шайыр құю технологиясы артықшылық береді?
A: Шайыр құйылған PT оқшаулағыш және инкапсуляциялық материал ретінде эпоксидті шайырды пайдаланады. Бұл технология электрлік оқшаулауда тамаша өнімділікті, жоғары механикалық беріктікті, ылғал мен шаңға төзімділікті және ішінара разрядтан күшті қорғанысты қамтамасыз етеді. Нәтижесінде шайырлы құйылған потенциалдық трансформаторлар ықшам дизайн және ұзақ қызмет мерзімі шкаласының сенімділігі маңызды болып табылатын жабық тарату құрылғылары үшін өте қолайлы.
С: Орта вольтты шайырлы құйылған PT үшін типтік кернеу көрсеткіштері қандай?
Ж: Орташа кернеулі шайырлы құйма потенциалдық трансформаторлар әдетте 3,6 кВ-тан 36 кВ-қа дейінгі жүйелерге арналған, бұл тарату құрылғыларының конструкциясына байланысты. Екінші шығыс кернеуі әдетте 100 В немесе 110 В деңгейінде стандартталған, бұл фазадан фазаға дейінгі кернеу деңгейі немесе IEC стандарттарына сәйкес фазадан бейтарапқа дейінгі кернеу деңгейі болып табылатын 100/√3 В немесе 110/√3 В.
