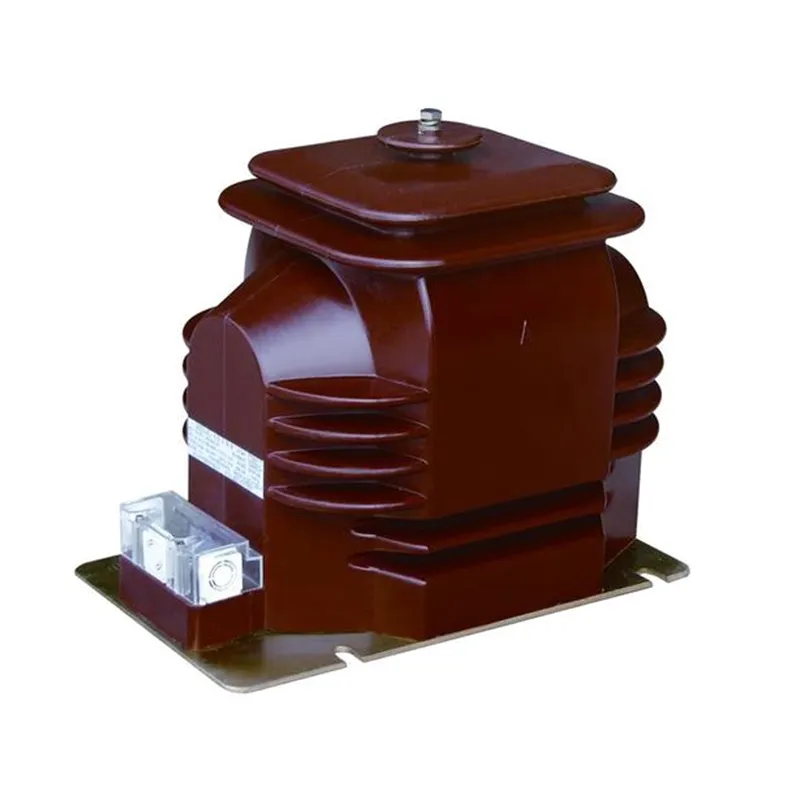

Қосалқы станциядағы 13,8 Кв бір фазалы потенциалдық трансформатор 13,8 кВ бастапқы кернеуді 100 немесе 110 вольт сияқты стандартты қайталама кернеуге дейін төмендетуге арналған. Содан кейін төмендетілген кернеу параллель орамдарға аспаптар мен қорғаныс релелерін өлшеу үшін беріледі, бұл бастапқы кернеуді төмен кернеулі аспаптармен жанама түрде өлшеуге мүмкіндік береді. Мұндай тәсіл құралдың дизайнын жеңілдетеді, шығындарды үнемдейді және жабдықтың да, пайдаланушы персоналдың да қауіпсіздігін қамтамасыз етеді.
13,8 кВ бір фазалы потенциал трансформаторының жұмыс принципі қуатты тарату трансформаторымен бірдей, оның трансформация коэффициенті бастапқы және қайталама катушкалардағы айналымдар санымен анықталады. Қосалқы айналымдар санын көбейту қатынасты азайтады, ал бастапқы айналымдар санын көбейту оны арттырады. 13,8 кВ бір фазалы потенциалдық трансформатордың қайталама тізбегі жұмыс кезінде ешбір жағдайда қысқа тұйықталуға болмайтынын ескеру маңызды.
| Түр | Номиналды кернеу коэффициенті (кВ) | Дәлдік класы | Дәлдік класы және номиналды шығыс cosΦ=0,8 | Макс. Шығыс (VA) | |||
| 0.2 | 0.5 | 1 | 6(P) | ||||
| JDZ11-15 | (15/√3)/(0,1/√3)/(0,1/3) | 0,2/6P 0,5/6P 1/6P | 30 | 80 | 150 | 100 | 400 |
| JDZ11-20 | (20/√3)/(0,1/√3)/(0,1/3) | ||||||
| JDZ11-15 | (15/√3)/(0,1/√3)/(0,1/√3)/(0,1/3) | 0,2/0,2/6P 0,2/0,5/6P | 15 | 20 | Жоқ | 100 | 2*200 |
| JDZX11-20 | (20/√3)/(0,1/√3)/(0,1/√3)/(0,1/3) | ||||||
С: 13,8 кВ бір фазалы потенциал трансформаторының 13,8 кВ қуат трансформаторынан айырмашылығы неде?
A: Екеуі де кернеуді түрлендіретін құрылғылар болғанымен, 13,8 кВ бір фазалы потенциалдық трансформатор қуат беруден гөрі өлшеу және қорғау үшін жасалған. Оның номиналды жүктемесі салыстырмалы түрде аз, әдетте VA-де көрсетіледі, ал күштік трансформаторлар кВА немесе МВА есептелетін үлкен мәндегі жүктемелерді өңдейді.
С: 13,8 кВ бір фазалы потенциалдық трансформаторда қандай оқшаулау әдістері қолданылады?
A: Көпшілігіпотенциалдық трансформаторларосы кернеу деңгейінде ішкі қызмет көрсету үшін эпоксидті шайыр құйылған оқшаулауды немесе сыртқы қондырғылар үшін фарфор/силикон корпустарын қолданыңыз. Кейбір конструкциялар ұзартылған қызмет мерзімі мен жоғары жылу сыйымдылығына қол жеткізу үшін майға батырылған оқшаулауды пайдаланады.
С: 13,8 кВ бір фазалы потенциалдық трансформаторды қосалқы станцияға қалай қосу керек?
A: Фазаны жерге өлшеу үшін PT бастапқы бір фаза мен жерге қосылады. Үш фазалы жүйеде желіден желіге және желіден жерге кернеуді өлшеу үшін бір фазалы PT жиынтығы немесе үш фазалы PT қондырғысы пайдаланылуы мүмкін.
С: Қосалқы станциялардағы 13,8 кВ бір фазалы потенциалдық трансформаторларда қандай мәселелер туындауы мүмкін?
A: Жалпы мәселелерге оқшаулаудың деградациясы, белгілі бір ауысу жағдайларындағы феррорезонанс, шамадан тыс жүктеме салдарынан қызып кету және қауіпті жоғары кернеулерді тудыруы мүмкін қайталама тізбектің ашық жағдайлары жатады.
