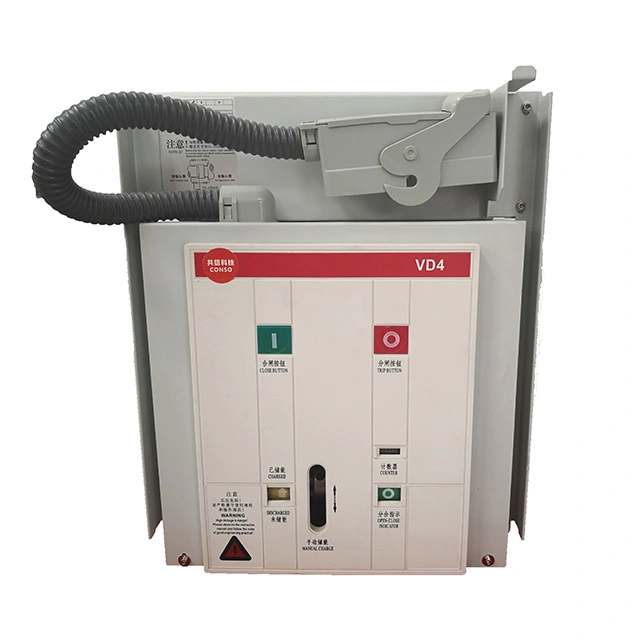

A Вакуумдық ажыратқыш (VCB)орташа кернеулі электр жүйелерінде ең сенімді және кеңінен қолданылатын коммутациялық құрылғылардың бірі болып табылады. Вакуумды доға сөндіретін орта ретінде пайдалану арқылы VCB жоғары оқшаулау өнімділігін, ұзақ қызмет ету мерзімін, минималды техникалық қызмет көрсетуді, және тамаша қоршаған ортаға үйлесімділік.
Бұл тереңдетілген нұсқаулықта біз түсіндіремізвакуумдық ажыратқыш дегеніміз не, Ол қалай жұмыс істейді, оныңнегізгі компоненттер, басқа ажыратқыштарға қарағанда артықшылығы, жәнетиптік қолданбалар. Бұл мақала инженерлерге көмектесуге арналған, EPC мердігерлері және энергия жүйесі бойынша шешім қабылдаушылар қазіргі заманғы электр желілерінде VCB неліктен таңдаулы таңдау болғанын анық түсінеді.
A Вакуумдық ажыратқыш (VCB)электр тізбектерін үзу арқылы қорғауға арналған электр тарату құрылғыларының бір түрі қалыпты және ақаулық жағдайында ток ағыны. Мұнай немесе газ ажыратқыштарынан айырмашылығы, VCB a пайдаланадыжоғары вакуумдық ортадоғаны сөндіретін орта ретінде.
Ажыратқыштың ішіндегі контактілер бөлінгенде, пайда болған электр доғасы иондалатын заттардың болмауына байланысты вакуумда тез сөнеді. бөлшектер. Бұл вакуумдық ажыратқыштарды өте тиімді және орташа кернеу диапазондары үшін қауіпсіз етеді, әдетте3,3 кВ-тан 36 кВ-қа дейін.
Вакуумдық ажыратқыштың жұмыс принципі мыналарға негізделгенвакуумда диэлектрлік беріктікті тез қалпына келтіру. Ақаулық орын алған кезде сөндіргіш механизм герметикалық вакуумдық үзгіш ішіндегі контактілерді бөледі.
Бұл тиімді доғаның сөнуі вакуумдық ажыратқыштардың танымал болуының себебі болып табыладыжоғары бұзу қабілетіжәнеұзақ электр төзімділігі.
| Құрамдас | Функция |
|---|---|
| Вакуумды ажыратқыш | Доғаны сөндіреді және ток ағынын үзеді |
| Бекітілген және қозғалатын контактілер | Электр тогын өткізу және үзу |
| Жұмыс механизмі | Контактілерді ашу және жабу үшін механикалық энергия береді |
| Оқшаулағыш қоршау | Электрлік оқшаулауды және қауіпсіздікті қамтамасыз етеді |
| Басқару тізбегі | Ашыту, жабу және қорғау логикасын басқарады |
Дәстүрлі технологиялармен салыстырғанда, вакуумдық ажыратқыштар өнімділік үшін теңдестірілген шешімді қамтамасыз етеді, тұрақтылық және өмірлік цикл құны.
| Ерекшелік | VCB | SF₆ CB | Мұнай CB |
|---|---|---|---|
| Арк ортасы | Вакуум | SF₆ Газ | Мұнай |
| Техникалық қызмет көрсету | Өте төмен | Орташа | Жоғары |
| Қоршаған ортаға әсері | Экологиялық таза | Жоғары (парниктік газ) | Ластану қаупі |
| Әдеттегі кернеу | 36 кВ дейін | 800 кВ дейін | 33 кВ дейін |
Вакуумдық ажыратқыштар келесі жағдайларда кеңінен қолданылады:
Өндірушілер ұнайдыXiFaқанағаттандыруға арналған вакуумдық ажыратқыш шешімдерін қамтамасыз етіңіз халықаралық стандарттар мен қолданудың әртүрлі талаптары.
VCB таңдаған кезде келесі факторларды ескеріңіз:
Вакуумдық ажыратқыштардың ең үлкен артықшылықтарының бірі олардыңтехникалық қызмет көрсетуге төмен сұраныс. Ауыстыратын мұнай немесе газ болмағандықтан, жоспарлы тексерулер негізінен механикалық бөлшектер мен басқару схемаларына бағытталған.
Қалыпты жұмыс жағдайында VCB қызмет ету мерзіміне қол жеткізе алады20-30 жас.
Вакуум қауіпсіз және сенімді үзілістерді қамтамасыз ете отырып, тамаша диэлектрлік беріктік пен доғаның жылдам сөнуін қамтамасыз етеді.
Иә. VCB мұнайды немесе SF₆ газын пайдаланбайды, бұл оларды ең экологиялық таза автоматты ажыратқыш технологияларының біріне айналдырады.
Вакуумдық ажыратқыштар негізінен 36 кВ дейінгі орташа вольтты жүйелерде қолданылады.
Әдетте, VCB бірнеше жыл сайын мерзімді тексерулермен минималды техникалық қызмет көрсетуді қажет етеді.
Егер сіз сенімді, тиімді және экологиялық жауапты вакуумдық ажыратқыш шешімдерін іздесеңіз,XiFaзаманауи қуат жүйелеріне бейімделген өнімдердің кең ауқымын ұсынады. Өзіңізді еркін сезініңізбізбен хабарласыңыжобаңызға сараптамалық қолдау, техникалық нұсқаулық және теңшелген шешімдерді алу үшін.
