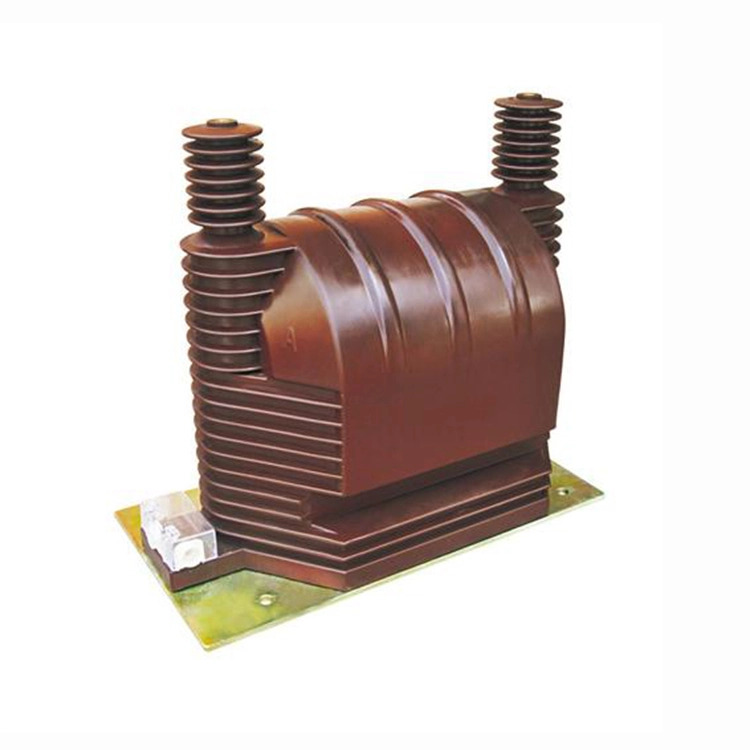

1. Құрылымдық тұрғыдан алғанда, 33 кВ жоғары вольтты бір фазалы потенциалдық трансформаторды шағын қуаттылық пен жоғары коэффициентті төмендететін қуат трансформаторы ретінде қарастыруға болады. Дегенмен, қуат трансформаторынан айырмашылығы, aпотенциалдық трансформаторжүктемені беру үшін энергияны тасымалдамайды. Оның орнына ол өлшеу мен қорғауда маңызды рөл атқарады.
2. Қайталама тізбек кернеу катушкалары өте жоғары және мәні бойынша тұрақты кедергіні көрсететін өлшеу құралдарына, қорғаныс релелеріне және автоматты құрылғыларға қосылады. Нәтижесінде қайталама ток күш трансформаторының жүктемесіз күйіне ұқсас минималды. 33 кВ жоғары вольтты бір фазалы потенциалдық трансформатордың қуат тұтынуы өте төмен және қайталама кернеу тұрақты бастапқы кернеумен анықталатын индукцияланған ЭҚК іс жүзінде тең болып қалады. Ол кернеуді өлшеу үшін қажетті дәлдік деңгейін қамтамасыз етеді.
3. Потенциалды трансформаторлардың қайталама орамасы ешқашан қысқа тұйықталмауы керек. Қалыпты жұмыс жағдайында 33 кВ жоғары вольтты бір фазалы потенциалдық трансформатордың жүктемесі жоғары кедергі құрылғысы болып табылады, бірақ қысқа тұйықталу орын алса, жалғыз шектеуші фактор орамның кедергісі болып табылады. Бұл шамадан тыс жоғары қысқа тұйықталу токына әкелуі мүмкін, бұл дұрыс емес есептегіш көрсеткіштерін, жалған релелік операцияларды немесе тіпті қуат трансформаторының тұрақты зақымдалуын тудырады.
4. Екінші реттік орамның да, нөлдік ретті ораманың да терминалы жерге тұйықталуы керек. Жерге қосылмаса, бастапқы жүйедегі ақаулық осы орамдарда қауіпті жоғары кернеулерді тудыруы мүмкін, бұл жалғанған аспаптарға, релелерге және персонал қауіпсіздігіне үлкен қауіп төндіреді.
| Түр | Номиналды кернеу коэффициенті (кВ) | Дәлдік класы | Дәлдік класы және номиналды шығыс cosΦ=0,8 | Макс. Шығыс (VA) | |||
| 0.2 | 0.5 | 1 | 3 | ||||
| JDZ9-35Q | 35/0,1 | 0,2 0,5 1 3 | 30 | 120 | 240 | 600 | 1200 |
| 35/0,1/0,1 | 0,2/0,2(0,5) | 30 | 30 | Жоқ | Жоқ | 600 | |
| 0,5/0,5 | Жоқ | 60 | |||||
С: 33 кВ жоғары вольтты бір фазалы потенциалдық трансформатордың номиналды жүктемесі қандай?
A: Номиналды жүктеме әдетте қолданбаға байланысты 25 ВА-дан 200 ВА-ға дейін ауытқиды. Ол трансформаторды шамадан тыс жүктемей-ақ өлшеу құралдары мен қорғаныс релелерінің тұрақты дәлдігін қамтамасыз етеді.
С: 33 кВ жоғары вольтты бір фазалы потенциал трансформаторы қалай жерге тұйықталған?
A: Екінші орам әдетте анықтамалық потенциалды сақтау және қауіпсіздікті қамтамасыз ету үшін бір нүктеде жерге тұйықталған. ол өзгермелі кернеулерді болдырмауға және оқшаулаудың бұзылуы қаупін азайтуға көмектеседі.
С: Үш фазалы өлшеу үшін бір фазалы PT қосуға бола ма?
A: Әрине. Үш фазалы жүйе үшін үш бір фазалы ПТ жұлдызды немесе ашық үшбұрышты орналасуға қосылуы мүмкін, бұл толық фазадан фазаға және фазадан жерге кернеуді бақылау қажет пе, жоқ па, соған байланысты.
