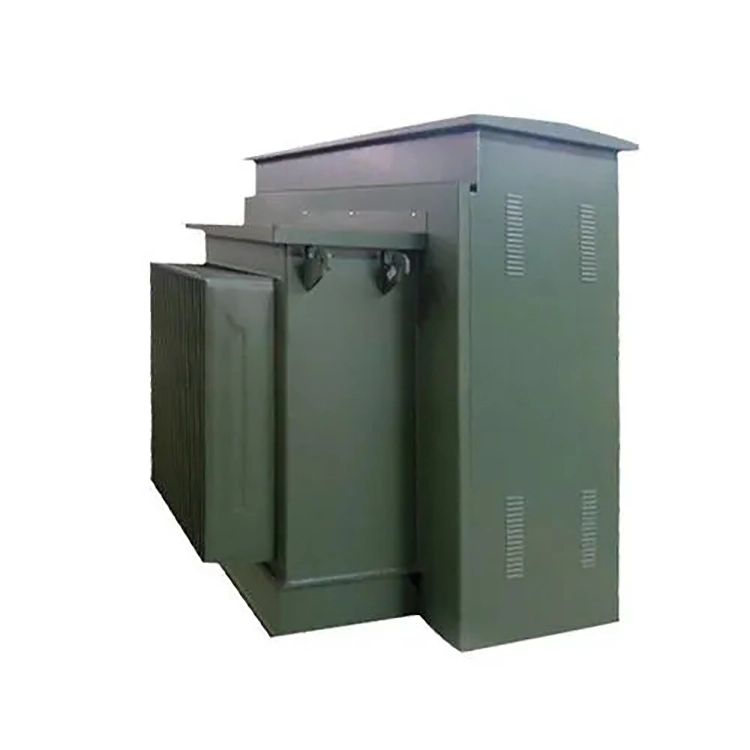

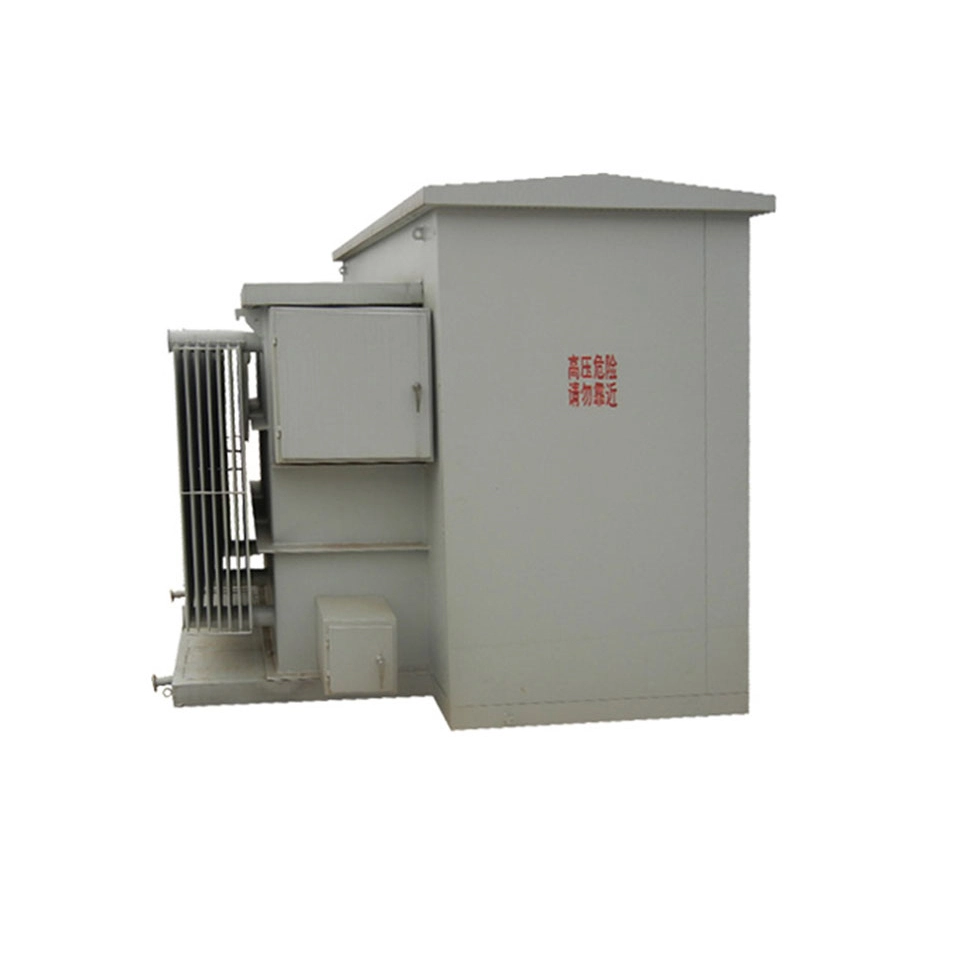

Қосылым dyn11 2000ква төсемі бар трансформатор - төсемі орнатылған корпус конструкциясы бар үш фазалы майға батырылған тарату трансформаторы. Оны тікелей сыртқы жерге орнатуға болады және индустриалды парктерде, сауда кешендерінде және қалалық тарату желілерінде және т.б. кеңінен қолданылады.
Негізгі ерекшелік Dyn11 векторлық тобында жатыр, жоғары кернеу жағы үшбұрышта (D) қосылған, төмен кернеу жағы бейтарап нүктесі оқшауланған жұлдызшаға (Y) қосылған, ал төмен вольтты жағындағы кернеу фазасы жоғары вольтты жақтан 30° артта қалады. Бұл қосылу әдісі оған бірнеше трансформаторлардың параллель жұмысында және нөлдік тізбекті токты басуда бірегей артықшылықтар береді.
Бейтарап нүктенің жерге тұйықталуы бар жұлдызды қосылымның жұмыс жағдайында сызықты емес жүктемелер (мысалы, жиілік түрлендіргіштері, жарық диодты жетекті қуат көздері, UPS алдыңғы түзеткіштері) тудыратын үшінші гармоникалық ток үшбұрыш орамында тұйық контурды құрайды. Арнайы механизм келесідей: Үшінші гармоникалық токтар уақыт фазасы бойынша бір-бірімен фазада болады және жұлдыз жағындағы бейтарап сызық арқылы сыртқа ағып кете алмайды, бірақ үшбұрыш орамының ішінде айнала алады және жылу түрінде энергиясын таратады.
Өлшенген деректер dyn11 2000 ква қосылымдық патронға орнатылған трансформатордың төмен кернеу жағындағы үшінші гармоникалық бұрмалану жылдамдығын шамамен 60%-дан 80%-ға дейін төмендете алатынын көрсетеді, осылайша төмен вольтты шинадағы кернеу толқын пішінін тиімді тазартады және кейінгі дәлдіктегі электрондық жабдықтың қызмет ету мерзімін ұзартады.
|
Өнім атауы: |
Қосылу dyn11 2000ква трансформаторды төсеу |
|
Фаза саны: |
3 фаза, |
|
Жиілік: |
50/60 Гц |
|
Қосылу белгісі: |
Dyn11 |
|
HV кернеуі : |
11 кВ / 12 кВ / 20 кВ / 33 кВ |
|
LV кернеуі : |
0,415 кВ / 0,433 кВ / 0,690 кВ |
|
Түрту ауқымы: |
±2×2,5% немесе ±5% |
|
Салқындату класы: |
ОНАН / ОНАФ |
|
Жүктемені жоғалту жоқ: |
≤ 1800 Вт |
|
Жүктеменің жоғалуы: |
≤ 16000 Вт |
С: dyn11 2000 ква трансформаторды қосу үшін неліктен шағын қуатты трансформаторлардың тәжірибесін тікелей ұстанудың орнына оның бейтарап нүктесін анықтау әдісіне және жерге қосу үздіксіздігіне ерекше назар аудару керек?
A: dyn11 2000ква қосылым тақтасында орнатылған трансформатордың төмен кернеу жағындағы номиналды ток 3000А-ға жақындады (мысал ретінде 400В), бұл қарапайым шағын сыйымдылықтағы жабдықтан әлдеқайда жоғары. Dyn11 қосылымы жоғары кернеу жағында нөлдік тізбекті токты оқшаулай алса да, төмен кернеу жағындағы бейтарап нүкте өте үлкен теңгерілмеген токтарға төтеп беруі керек. Мысалы, бір фазалы жарықтандырудың немесе басқару схемаларының үлкен санын қуатпен қамтамасыз ету кезінде бейтарап ток фазалық токтың 50% -нан астамына жетуі мүмкін.
1000кВА-дан төмен трансформаторлар тәжірибесі жобада соқыр түрде қабылданса, жұқа бейтарап шиналарды пайдалану немесе тек бір жерге тұйықтау сілтемесіне сүйену бейтарап нүктенің қызып кетуіне, қосылым терминалдарының еріп кетуіне және тіпті бейтарап нүктенің қатты ығысуына әкеліп соғады, бір фазалы жабдықтың көп саны жанып кетеді.
Сондықтан, тапсырыс берген кезде талапты нақты көрсету қажет: бейтарап шинаның көлденең қимасының ауданы фазалық сызықтың 70% кем болмауы керек (бірдей қимада болуы ұсынылады), ал алынбалы жерге қосу пластинасы және бейтарап нүктенің шамадан тыс жүктелуін бақылау құрылғысы жабдықталуы керек. Бұл тармақты елемеу, dyn11 2000 ква қосылымдық трансформаторға пайдаланғаннан кейін жарты жыл ішінде бейтарап нүкте күйіп қалу апатына ұшырауы мүмкін, ал әдеттегі зауыт сынақтары бұл жасырын қауіпті аша алмайды.
Сақина түрі
Терминал түрі
Трансформатор корпусы
