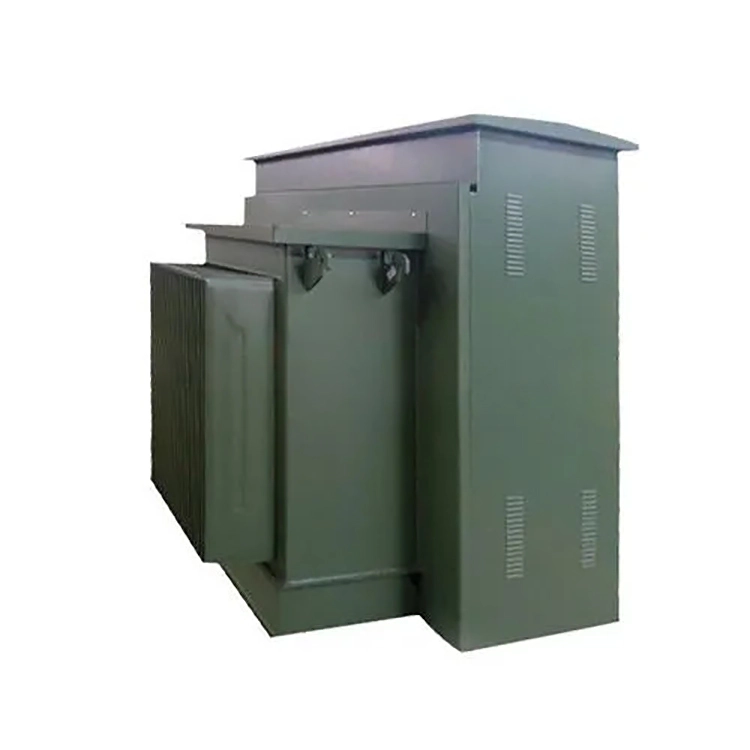

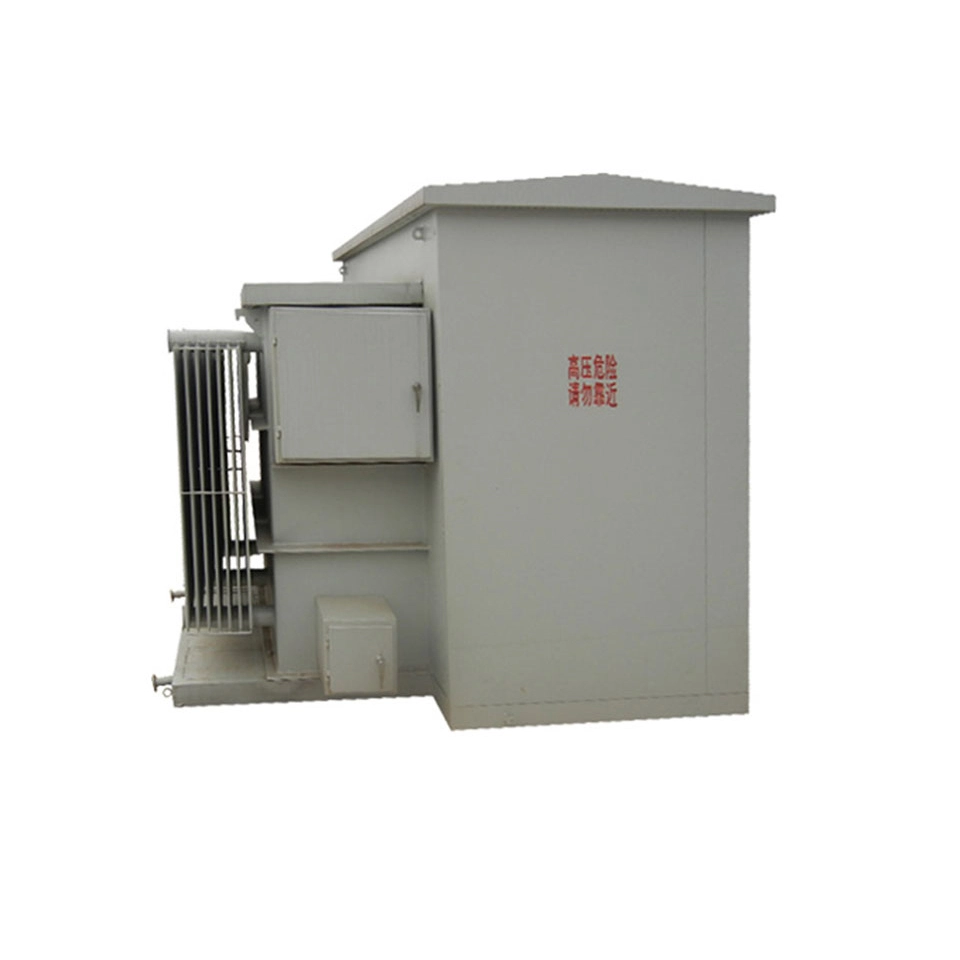

33 0,4кв 1250ква бір фазалы тақтаға орнатылған трансформатор

33 0,4кв 1250ква бір фазалы пласткаға орнатылған трансформатор үлкен жерасты қуат жүйелері үшін арнайы әзірленген жоғары  шешім. Оның қауіпсіз және ауа-райына төзімді корпусы бар және персоналдың қауіпсіздігін барынша арттыратын және қоғамдық орындарда бұрмаланулардың алдын алатын электр тоғысыз немесе ток контактілерінің жетілдірілген конфигурацияларымен жабдықталған. Бұл 33 0,4кв 1250ква бір фазалы төсемге орнатылған трансформатор ANSI, IEEE стандарттары мен энергия тиімділігі талаптарына                     квиденгі негізгі кернеуді икемді екіншілік кернеуге айналдыра алады,                   үлкен                                               үлкен                     үлкен                     у       қысқа тұйықталудан |

Техникалық параметр:

Осы 33 0,4кВ 1250ква бір фазалы төсемі бар трансформатор қолданбасында неге басқа кернеу деңгейлерінің орнына 0,4кВ әдетте төмен вольтты жақта қолданылады?

400 В (үш фазалы) / 230 В (бір фазалы) - IEC стандартты төмен вольтты қуат тарату жүйелеріндегі жалпы кернеу деңгейлері және тұрғын үй, коммерциялық және жеңіл өнеркәсіптік қолданбаларда кеңінен қолданылады. Төмен вольтты ауыстырып-қосқыш шкафтары, автоматты ажыратқыштар және кабельдер сияқты жабдық үшін олар жетілген және 400 В деңгейінде жоғары құны өнімділік коэффициентіне ие. Бір фазалы 230 В кернеуді қосымша төмендетуді қажет етпей-ақ қарапайым жарықтандыруға, розеткаларға және тұрмыстық құрылғыларға тікелей қуат бере алады.

0,4 кВ әдетте тұрғын үй немесе коммерциялық аумақ ішінде 200-ден 500 метрге дейінгі қашықтыққа берілуі мүмкін (қалыпты кернеудің ≤5% төмендеуін қанағаттандырады). 1250 кВА жиі сауда орталықтары, кампустар, медициналық орталықтар сияқты үлкен жүктеме нүктелерінде қолданылады, трансформатор жүктеме орталығына жақын орналасқан. 0,4 кВ жеткілікті және одан жоғары кернеу қажет емес.

Осындай үш 0,4кВ 1250ква бір фазалы монтаждалған трансформаторлар үш фазалы топты құру үшін пайдаланылғанда (жалпы қуаты 3750кВА), бірдей қуаттылықтағы бір үш фазалы трансформаторды пайдаланумен салыстырғанда. жүктемені бөлу, бейтарап нүктені жерге қосу және қорғаныс конфигурациясы бойынша негізгі айырмашылықтар мен сақтық шаралары қандай?

Үш фазалы конфигурацияда 33 0,4кв 1250ква бір фазалы монтаждалған трансформатор пайдаланылғанда, бірдей қуаттылықтағы бір фазалы трансформатордан негізгі айырмашылық келесідей болады:

Жүктемені бөлу қатаң теңгерімді болуы керек; әйтпесе, белгілі бір фазадағы шамадан тыс жүктеме бейтарап нүктеде қатты ауытқуды тудырады және өзара магнит өрісінің өзара әрекеттесуі арқылы үш фазалы трансформатордағыдай өтелмейді.

Біріншіден, бейтарап нүктені жерге қосу үшін үш 33 0,4кв 1250ква бір фазалы төсемге орнатылған трансформатордың төмен вольтты бейтарап нүктелері сырттан жалғанып, содан кейін бір нүктеде жерге тұйықталуы керек. Әйтпесе, айналмалы токтар мен жердегі потенциалдар айырмашылықтары пайда болуы мүмкін. Керісінше, үш фазалы трансформаторлардың бейтарап нүктелері тікелей ішке шығарылады және жерге қосу үшін қарапайым және сенімді.

Екіншіден, қорғаныс тұрғысынан бір фазалы топтағы әрбір 33 0,4кв 1250ква бір фазалы төсеніш орнатылған трансформатордың сақтандырғыштармен дербес конфигурацияланған жоғары вольтты жағы болады. Бір фазада ақаулық орын алған жағдайда, қалған екі фаза әлі де қуат беруі мүмкін. Сондықтан фазалық ақау дабылын қосу керек және нөлдік реттілік қорғанысы төмен кернеу жағы үшін арнайы әзірленген болуы керек. Керісінше, үш фазалы трансформаторлар әдетте біртұтас қозғалысқа ие және қорғанысты үйлестіру оңайырақ.

Тұтастай алғанда, 33 0,4 кв 1250 ква бір фазалы төсемге орнатылған трансформаторлар тобы кеңеюде икемді, тасымалдауда ыңғайлы, бірақ күрделі қорғаныс, жүктеме теңгеріміне қойылатын талаптар жоғары және жалпы құны мен еден ауданы үлкенірек. Ол кезеңдік құрылысқа немесе негізгі жүктеме ретінде бір фазалы жүктемесі бар сценарийлерге жарамды.

Жабдық

Өнім туралы толық ақпарат

Сақина түрі

Терминал түрі

Трансформатор корпусы

Процесстегі өнім

Сынақ орталығы

Орау шеберханасы
