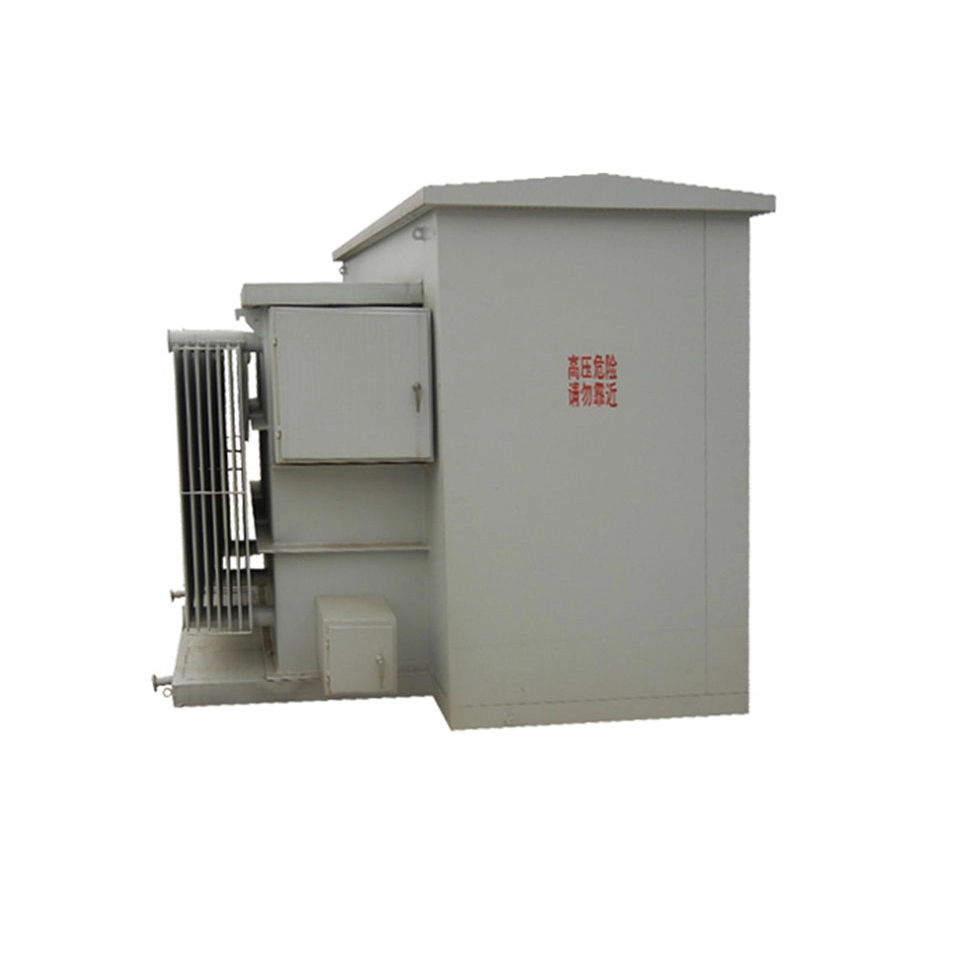

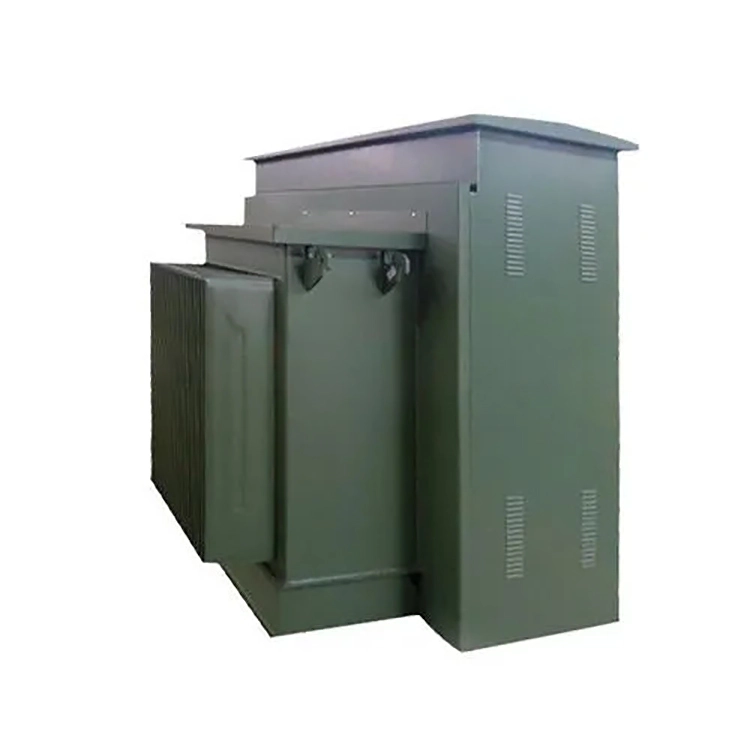

Маймен толтырылған төсемге орнатылған трансформатор 1000ква

1000 ква маймен толтырылған төсемді трансформатор - бұл 1000 ква номиналды қуаты бар сыртқы жерге орнату үшін арнайы жасалған үш фазалы тарату трансформаторы. Ол аспалы немесе жер астында көмілгеннен гөрі, тікелей құрама бетон іргетасына орнатылады. Темір өзегі мен орамдары электрлік оқшаулау мен жылуды басқаруға қол жеткізу үшін майдың жоғары диэлектрлік беріктігі мен жылуды тарату қасиеттерін пайдалана отырып, оқшаулағыш майға толығымен батырылады.

1000 ква маймен толтырылған жастықшалы трансформатордың қабығы гофрленген май ыдысынан жасалған және ONAN салқындатуына қол жеткізе отырып, гофрленген пластиналардың көмегімен жылуды тарату беті артады. Толқындардың серпімді қасиеті температураның өзгеруінен туындаған оқшаулағыш майдың көлемдік кеңеюін сіңіре алады. Оның толық жабылған құрылымы оқшаулағыш майдың сыртқы ауамен жанаспауын қамтамасыз етеді, оттегі мен ылғалдың енуінен май сапасының нашарлауын және оқшаулағыш материалдардың ескіруін тиімді болдырмайды.

1000 ква маймен толтырылған төсемі бар трансформатордың бүкіл құрылымы үш бөлек бөлімнен тұрады: жоғары вольтты бөлме, төмен вольтты бөлме және трансформатор бөлмесі. Төмен вольтты бөлменің есігі үш нүктелі құлыппен жабдықталған. Жоғары вольтты бөлменің есігі жоғары вольтты жақта кернеулі жұмысты болдырмау үшін төмен кернеу бөлмесінің есігі ашылғаннан кейін ғана ашылады. Жоғары және төмен кернеу жақтары NEMA жерге қосу терминалдарымен жабдықталған.

Электрлік және қорғаныс конфигурациясына келетін болсақ, бұл май толтырылған қалқалы трансформатор              толтырылған         подкалы  қондырылған                 толтырылған  трансформатор      әртүрлі жүктеме сипаттамаларына сәйкес келетін Dyn11, Yyn0 сияқты әртүрлі қосылым топтарын қолдайды. Жоғары кернеу жағы жүктеме қосқышы мен сақтандырғыштың қос қорғанысын біріктіреді және қысымды босату клапанымен, май температурасы мен май деңгейін бақылаумен жабдықталған. Ол ≥ 99,2% тиімділікпен DOE 2016 энергия тиімділігі стандартына сәйкес келеді және қауіпсіз және сенімді.

Техникалық параметр

Индустриалды парк негізінен үш фазалы асинхронды қозғалтқыштарды, су сорғыларын және басқа да қуат жабдықтарын қуаттандыратын 1000 ква май толтырылған жастықшалы трансформаторды сатып алмақшы. Үш фазалы жүктеме негізінен теңдестірілген, бірақ алаңдағы шаң көп және трансформатордың бастапқы сатып алу құны салыстырмалы түрде төмен болуы керек. Қосылым тобына Dyn11 немесе Yyn0 ретінде басымдық беру керек пе? Неліктен?

Өнімділікті салыстыру негізінде Dyn11 қосылым тобы таңдаулы таңдау болуы керек. Үш фазалы теңгерімсіздікке қарсы тұру мүмкіндігі тұрғысынан Dyn11 бейтарап желі тоғының фазалық токтың 75%-дан астамына жетуіне мүмкіндік береді, ал Yyn0 әдетте оны 25% шегінде шектейді; гармоникалық басу тұрғысынан Dyn11 жоғары вольтты бүйірлік үшбұрыш қосылымы кернеу толқын пішінінің бұрмалануын тиімді болдырмай, үшінші гармоника үшін айналмалы жолды қамтамасыз ете алады, ал Yyn0 салыстырмалы түрде орташа басу мүмкіндігіне ие; бір фазалы жерге тұйықталу тогы тұрғысынан Dyn11 үлкен ақаулық ток жасайды, бұл релелік қорғаныс үшін сенімді анықтау және әрекет ету оңайырақ, ал Yyn0 ақаулық тогы салыстырмалы түрде кішірек, бұл қорғаныс конфигурациясын қиындатады.

Жалпы, Dyn11 жарықдиодты жарықтандыру, айнымалы жиілігі бар кондиционерлер және зарядтау қадалары сияқты заманауи аралас жүктемелерді қамтитын сценарийлер үшін қолайлырақ, ал Yyn0 тек үш фазалы қатаң теңгерілген таза қуат жүктемелері мен құнына өте сезімтал жобалар үшін жарамды. Therefore, under no special restrictions, the connection group of the oil filled pad mounted transformer 1000kva should be prioritized as Dyn11.

Жабдық

Өнім туралы толық ақпарат

Сақина түрі

Терминал түрі

Трансформатор корпусы

Процесстегі өнім

Сынақ орталығы

Орау шеберханасы
