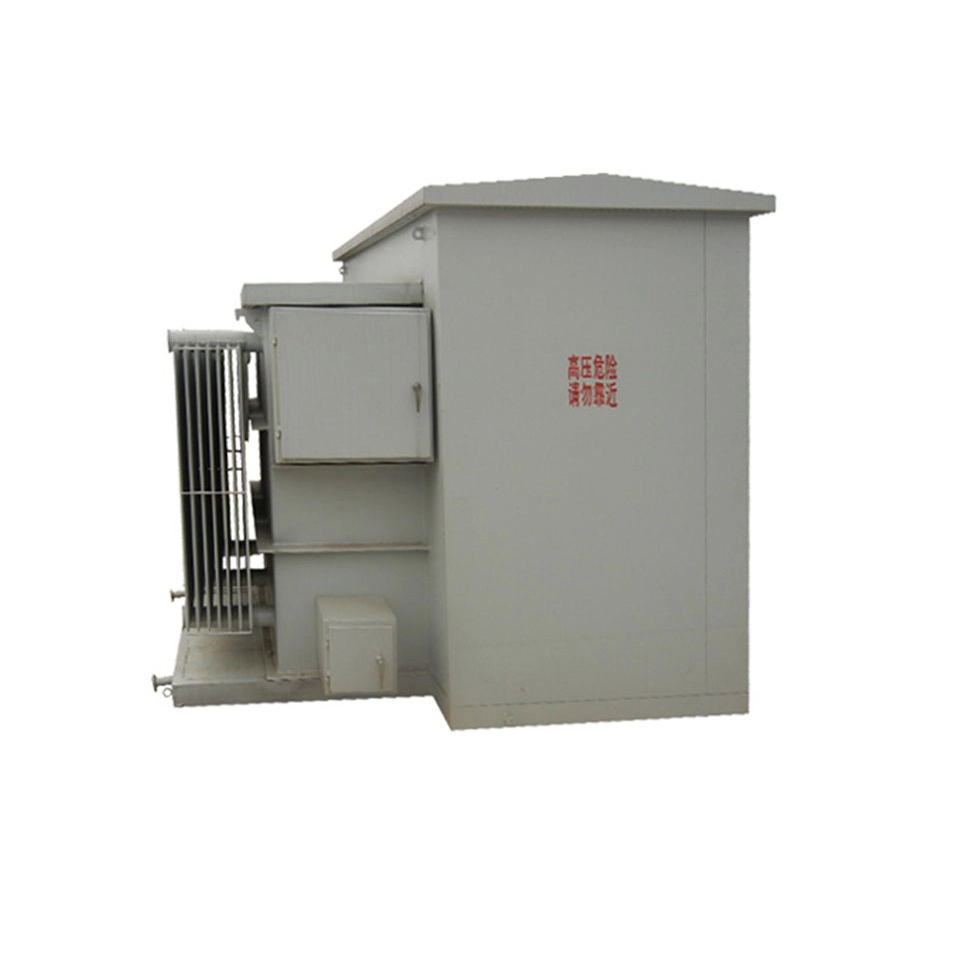

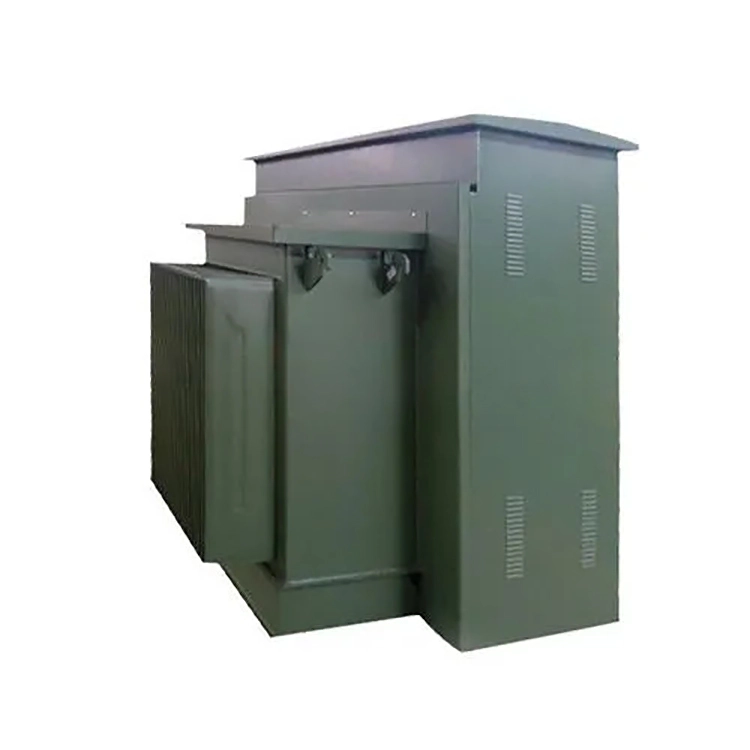

2,5 мва минералды май төсеміне орнатылған қуат трансформаторы

Минералды май оқшаулау және салқындату ортасы ретінде қызмет етеді және күштік трансформатор өнеркәсібіндегі ең дәстүрлі және жетілген оқшаулағыш сұйықтық таңдауы болып табылады. Осылайша, 2,5 мва минералды май төсемі орнатылған қуат трансформаторы  тамаша электр оқшаулау көрсеткіштеріне, жақсы жылу өткізгіштікке және үнемділік артықшылықтарына ие. Табиғи эфирлер сияқты балама оқшаулағыш сұйықтықтармен салыстырғанда, минералды майдың тұтану температурасы төмен болғанымен, жұмыс кезінде суық аймақтарда төмен температураның жақсырақ сұйықтығы мен сенімділігі жоғары.

Штепсельдік трансформатор кіріс желінің екі түрін қолдайды: Біріншісі – сақиналы желі фидер түрі, ол екі бастапқы төлкелер жиынтығымен (кіріс және шығыс желілер үшін барлығы 6) және ішкі төрт позициялық жүктеме қосқышымен жабдықталған. Ол трансформаторды сақиналы желі тізбегіне тізбектей қосып, ақауларды оқшаулауды және үздіксіз техникалық қызмет көрсетуді қамтамасыз етеді. Бұл конфигурация үшін әдетте 2,5 мва минералды май төсеміне орнатылған қуат трансформаторы ұсынылады. Радиалды фидер түрі тек бір негізгі төлкемен жабдықталған және бір желілік қуат көзін қамтамасыз етеді, құны төмен, бірақ сенімділігі сәйкесінше төмендейді.

Қысқа тұйықталу кедергісі жүйенің қысқа тұйықталу тогы деңгейіне және кернеуді реттеу жылдамдығына тікелей әсер ететін трансформатордың маңызды параметрі болып табылады. Тақтаға орнатылған қуат трансформаторының әдеттегі кедергі мәні 5,0%-дан 7,5%-ға дейін, ал жобалық мақсатты мән әдетте 5,75%-ға орнатылады. 5,75% кедергі екінші жағында үш фазалы қысқа тұйықталу орын алған кезде қысқа тұйықталу тогы номиналды токтың шамамен 1/0,0575 бөлігін құрайтынын білдіреді, бұл номиналды токтан шамамен 17,4 есе көп. Мысал ретінде 400В төмен кернеу жағын алатын болсақ, номиналды ток шамамен 3608А, ал қысқа тұйықталу тогы шамамен 62,8кА құрайды, бұл орташа кернеудегі тарату құрылғылары төтеп бере алатын диапазонда.

Толық жүктеме кезінде кернеудің төмендеуі шамамен 5,75% құрайды, бұл жалпы өндірістік жүктемелер үшін қолайлы. IEC 60076 стандартына сәйкес, 2,5 мва минералды май төсеміне орнатылған қуат трансформаторы термиялық әсерлерге және динамикалық тұрақтылық әсерлеріне төтеп беретін қысқа тұйықталу мүмкіндігіне ие.

Техникалық параметр:

С: 2,5 мва минералды май төсемі орнатылған қуат трансформаторы үшін неліктен ол жеңіл жүктемеде немесе ұзақ уақыт бойы жүктемесіз жұмыс істегенде оның жүктемесіз жоғалуына әлі де назар аудару қажет?

Ж: Жүктемесіз жоғалту негізінен екі бөліктен тұратындықтан: Біріншіден, гистерезис жоғалуы: темір өзегі айнымалы магнит өрісінде қайта-қайта магниттелген кезде пайда болатын энергия шығыны. Екіншіден, құйынды токтың жоғалуы: айнымалы магнит өрісінің темір өзегінде индукцияланған айналмалы ток әсерінен болатын жылу шығыны.

Even if the secondary side of the power transformer is completely open circuited or in an unloaded state, its primary side still consumes a constant amount of no load loss. Ал жүктемесіз жоғалту электр қуатының сандық және үздіксіз жиналуына әкеледі. Жұмыс уақыты 3000 сағаттан асатын сценарийлер үшін үлгіні таңдаған кезде жүктемесіз жоғалтулары төмендерге басымдық берілуі керек (мысалы, жоғары магниттік өткізгіштікке бағытталған кремний болат парақтарын немесе аморфты қорытпа өзектерін пайдалану). Тіпті бастапқы сатып алу құны 15                                       өссе де                                                                                                                                                                                                    |
