480 вольт 3 фазалы 400 ампер сақтандырылған ажыратқыш

Мамандандырылған өндіріс ретінде Wenzhou XiFa Electric Power Equipment Co., Ltd 10 жылдан астам 480 вольтты 3 фазалы 400 ампер балқытылған ажыратқышты шығарды. Wenzhou XiFa Electric Power Equipment Co., Ltd компаниясы әрбір 480 вольтты 3 фазалы 400 ампер балқытылған ажыратқышты тамаша үзу және оқшаулау өнімділігімен ғана емес, сонымен қатар қысқа тұйықталу мен артық жүктемеден қорғауды қамтамасыз ету үшін жобалау үшін «қарапайым және тиімді» принципін пайдалануды жалғастыруда. Wenzhou XiFa Electric Power Equipment Co.,Ltd компаниясында техникалық топ 480 вольтты 3 фазалы 400 ампер сақтандырылған ажыратқышты жобалауды мақсат етеді, бұл төмен ақаулық және техникалық қызмет көрсетуді қажет етпейді.

Сұрау жіберу

Өнім Сипаттамасы

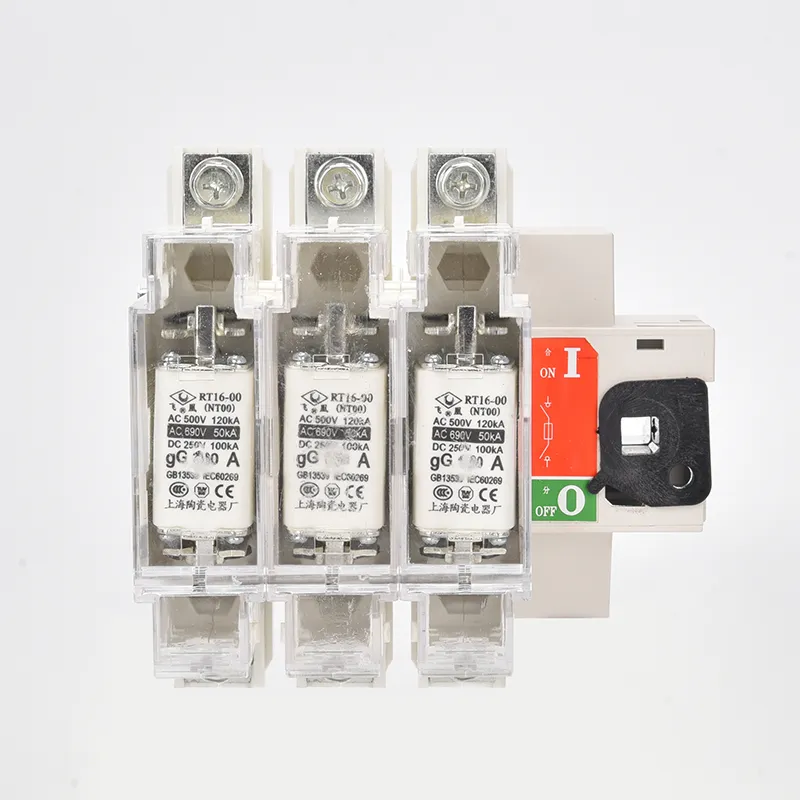

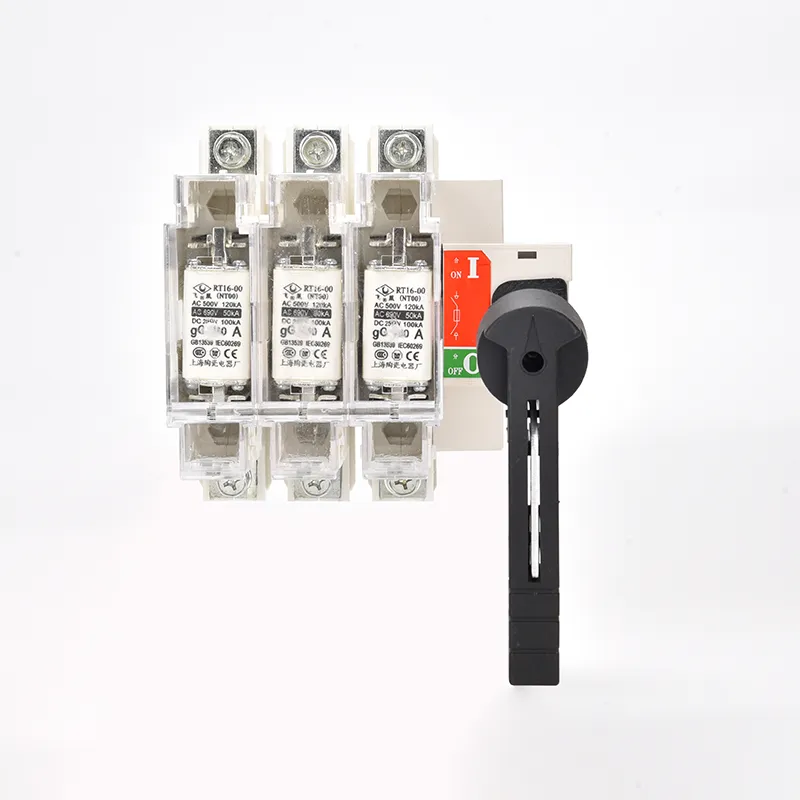

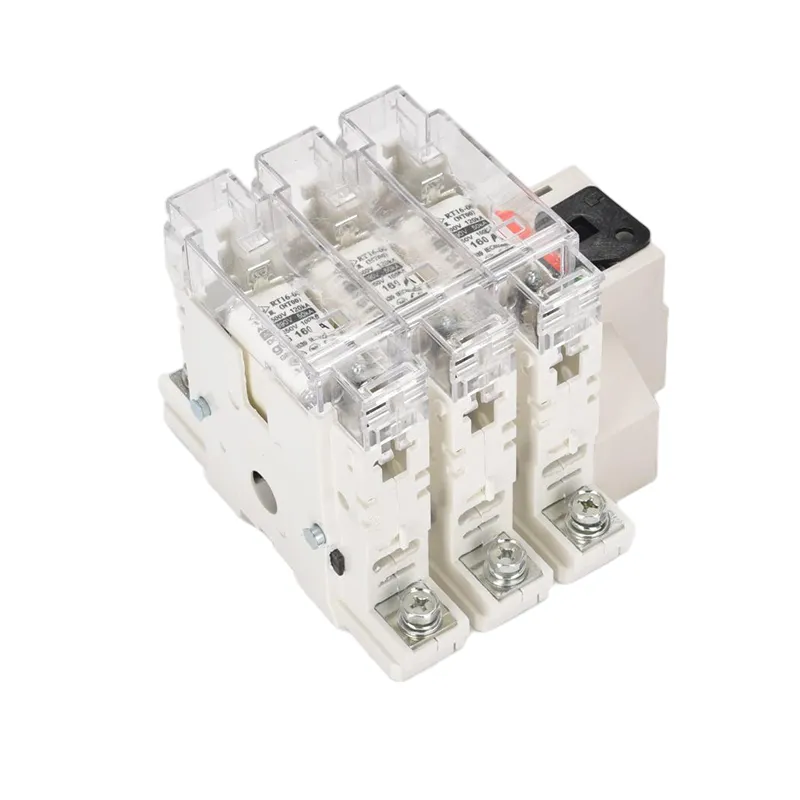

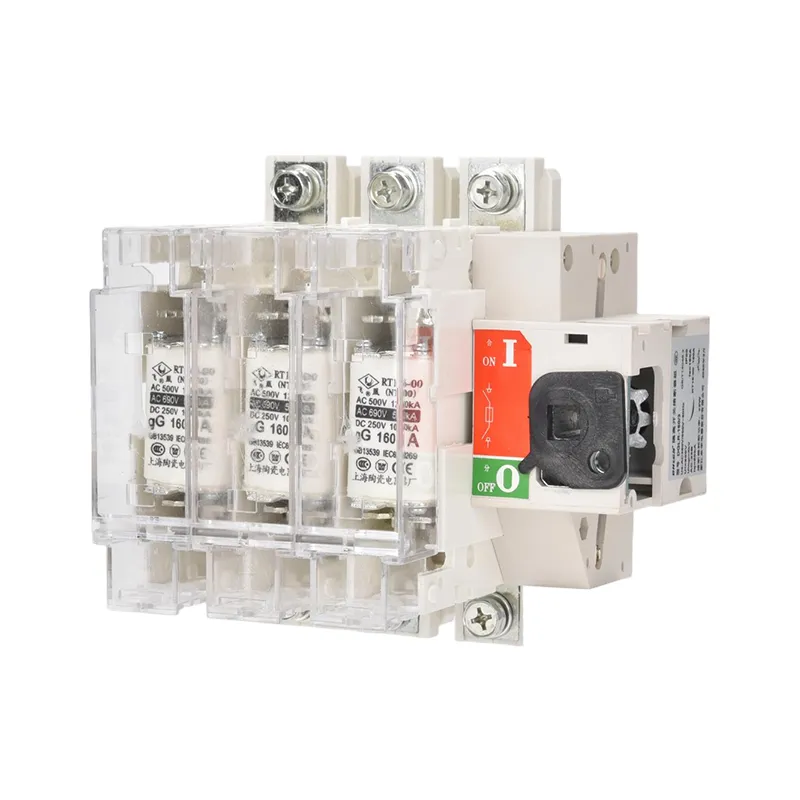

480 вольтты 3 фазалы 400 ампер балқытылған ажыратқыш электр тізбектерінде маңызды рөл атқарады. Сақтандырғыш пен пышақ қосқышының функцияларын біріктіре отырып, ол қорғаныс мүмкіндіктерін де, ыңғайлы жұмыс істеуін де ұсынады. Бірегей механикалық дизайны мен дәл жұмысының арқасында 480 вольтты 3 фазалы 400 ампер сақтандырылған ажыратқыш қазіргі заманғы электр жүйелеріндегі таптырмас құрамдас бөлікке айналды.

1.Қалыпты жұмыс кезінде ажырату қосқышы тізбектің біркелкі үздіксіздігін қамтамасыз ете отырып, қуатты қосуды және ажыратуды басқарады. Техникалық қызмет көрсету қажет болғанда, балқытылған ажыратқыш персонал мен жабдықты қорғайтын нақты физикалық ажырату нүктесін қамтамасыз етеді.

2. Шамадан тыс жүктелу немесе қысқа тұйықталу жағдайында ажыратқыш ішіндегі сақтандырғыш элементі тез еріп, ақаулық токты үзіп, тізбекті де, қосылған құрылғыларды да зақымданудан қорғайды.

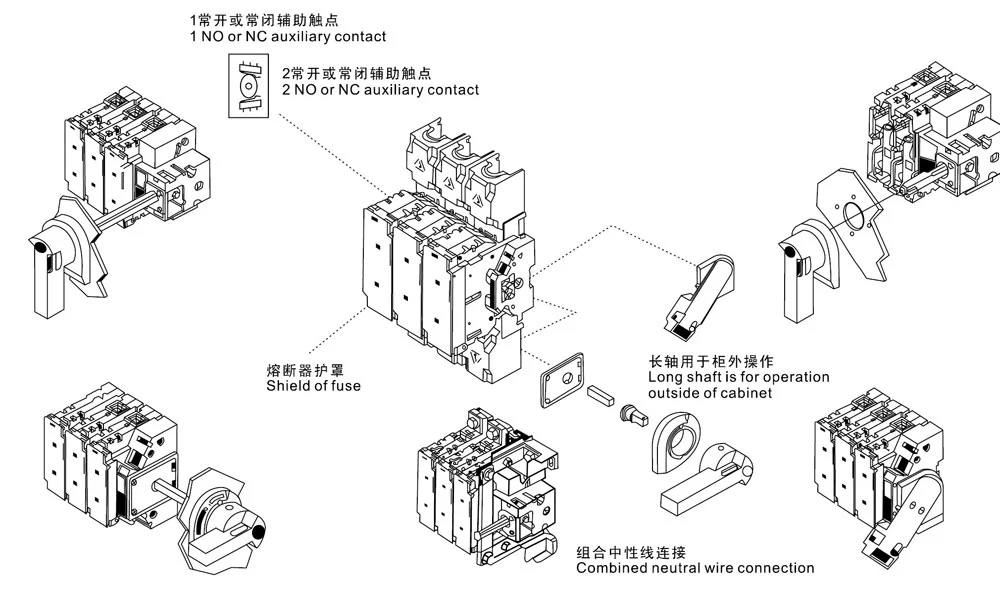

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

Өнім параметрі:

Кадрлық ток A	Сақтандырғыштың номиналды тогы (A)	Сақтандырғыш режимі
63	10、20、30、40、50、63	00С
160	63、80、100、125、160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400, 500, 630	3

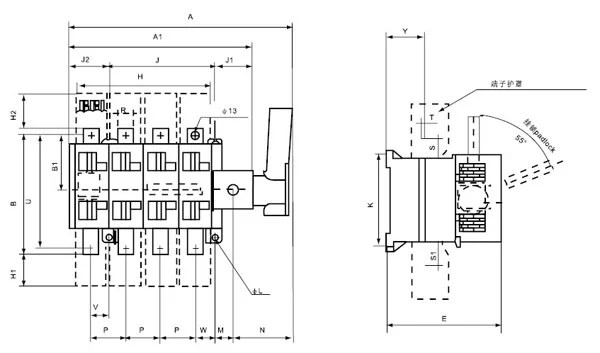

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

Алдыңғы түрі

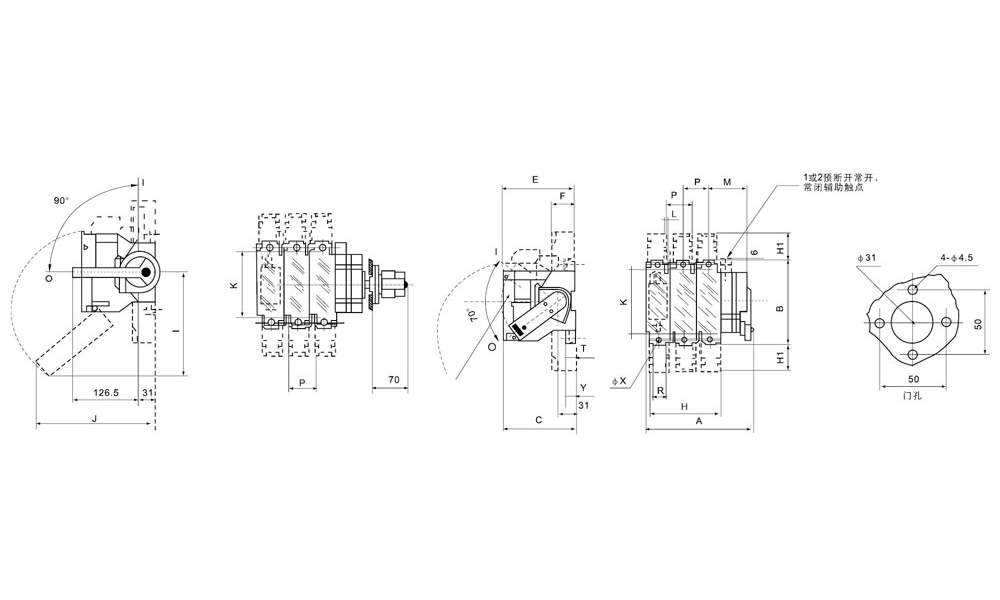

Түр	Сақтандырғыштың өлшемі	Жақтау өлшемі және орнату өлшемі
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00C	152	118	20～30	117				159	145	106	5.4	62.5	32
63A/4	0～00C	184	118	20～30	117				159	145	106	5.4	62.5	32
160A/3	0～00	164	162	28～30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0～00	200	162	28～30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28～30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28～30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28～30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28～30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Түр	Сақтандырғыштың өлшемі	Жақтау өлшемі және орнату өлшемі
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

Aside түрі

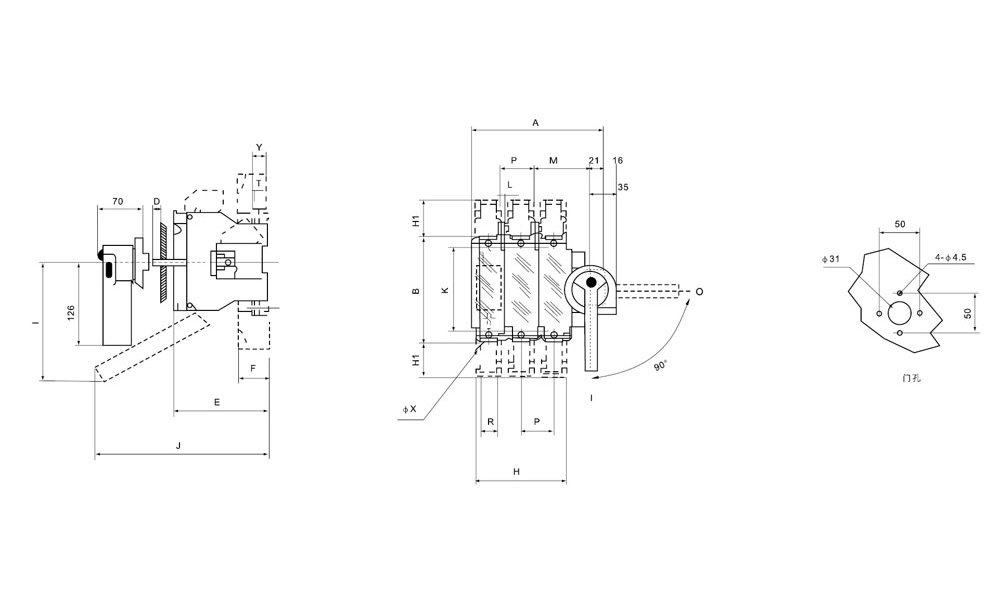

Түр	Сақтандырғыштың өлшемі	Жақтау өлшемі және орнату өлшемі
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0～00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

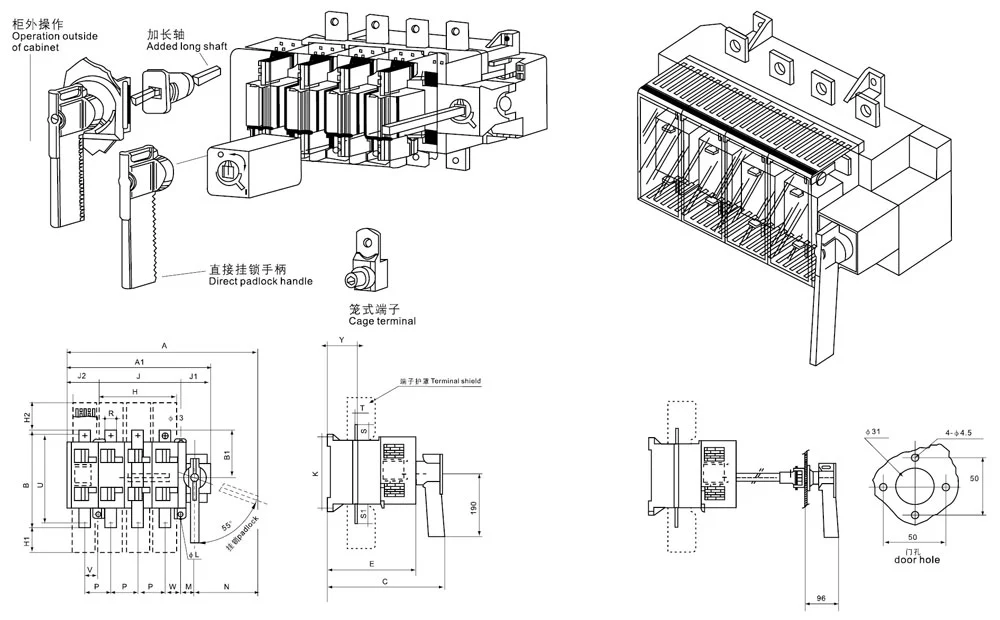

Түр	Сақтандырғыштың өлшемі	Жақтау өлшемі және орнату өлшемі
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

Өнімге техникалық қызмет көрсету:

1. Қалыпты жұмысқа қосу алдында 480 вольтты 3 фазалы 400 ампер сақтандырылған ажыратқыш тік күйде орнатылып, қақпақ тақтасын алып тастау керек.

2. Тиісті қысқа тұйықталу сыйымдылығын және токты шектеу өнімділігін қамтамасыз ету үшін 480 вольт 3 фазалы 400 ампер сақтандырылған ажыратқышы дұрыс номиналды сақтандырғыштармен жабдықталуы керек.

3. Сақтандырғыш сілтемесін ауыстырған кезде алдымен жүктеме тізбегін ажыратып, ажыратқыштың қақпағын ашу немесе алып тастау керек. Содан кейін сақтандырғышты бекіту тақтасының астындағы серіппелі қыстырғышты ақырын басу арқылы босатуға болады. Жаңа сақтандырғыш оны бағыттаушы ұяшық бойымен орнына сырғыту арқылы орнатылады.

4.Доғалық камераны жоғарғы розеткадан оңай салуға немесе шығаруға болатынына қарамастан, қажетсіз алып тастауға жол бермеу керек. Орнату кезінде оны абайлап ұстау керек және ол толығымен орнатылғанша баяу енгізілуі керек.

5. 480 вольтты 3 фазалы 400 ампер сақтандырылған ажыратқыштың контактілерін жақсы күйде ұстау үшін шаңды, майды немесе басқа шөгінділерді жүйелі түрде тексеру және тазалау қажет. Сонымен қатар, біркелкі жұмыс істеу және қызмет ету мерзімін ұзарту үшін жұмыс механизмінің қозғалатын бөліктеріне мерзімді түрде майлау қажет.

Hot Tags: 480 вольтты ажыратқыш, 3 фазалы 400 ампер балқытылған ажыратқыш, өнеркәсіптік балқытылған ажыратқыш
