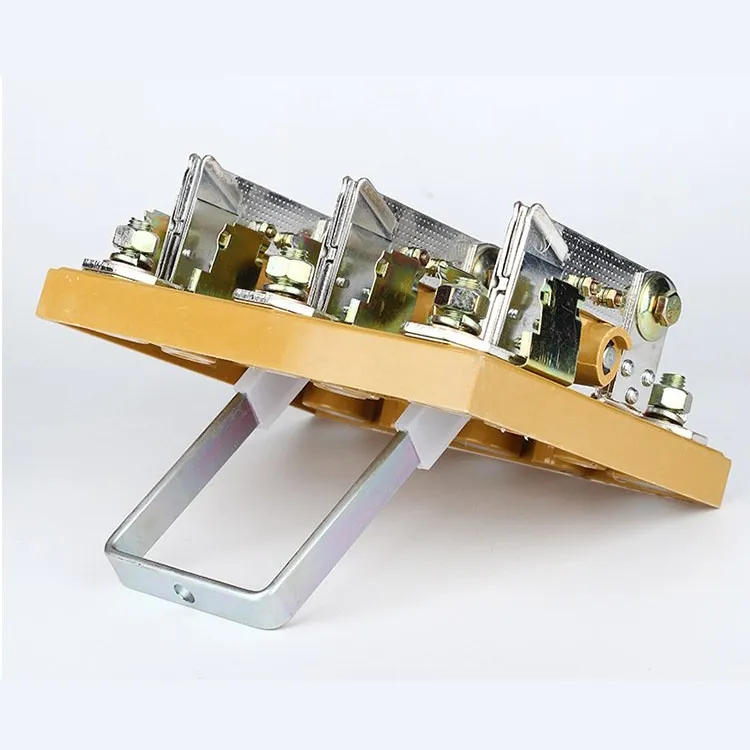

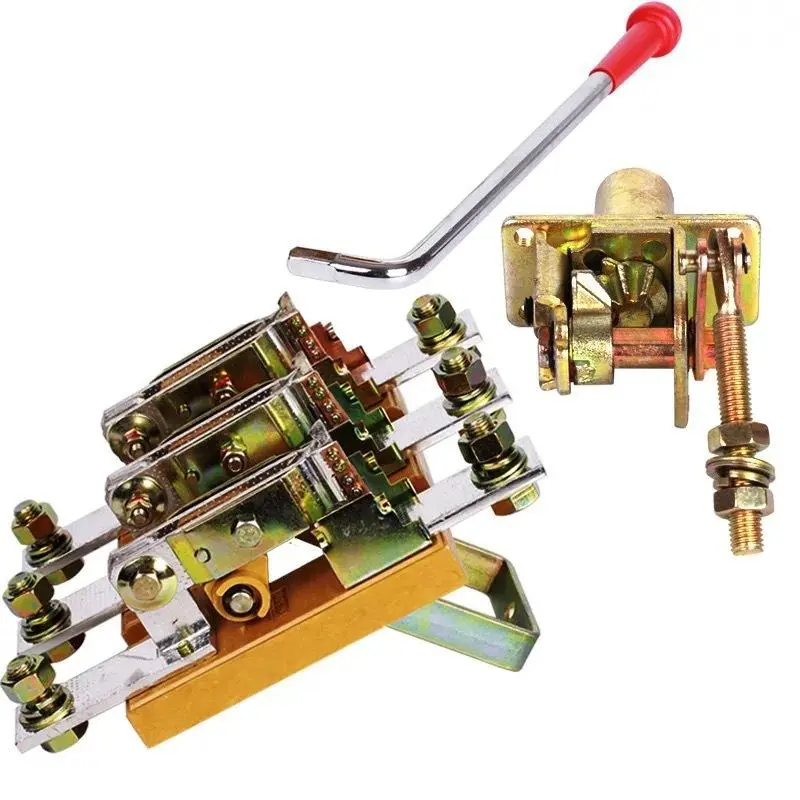

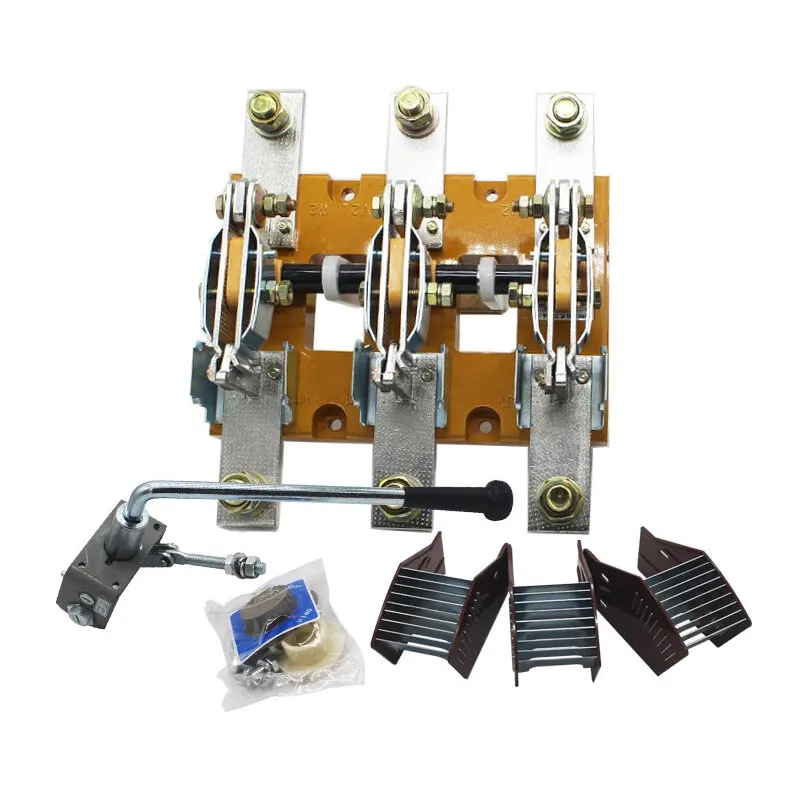

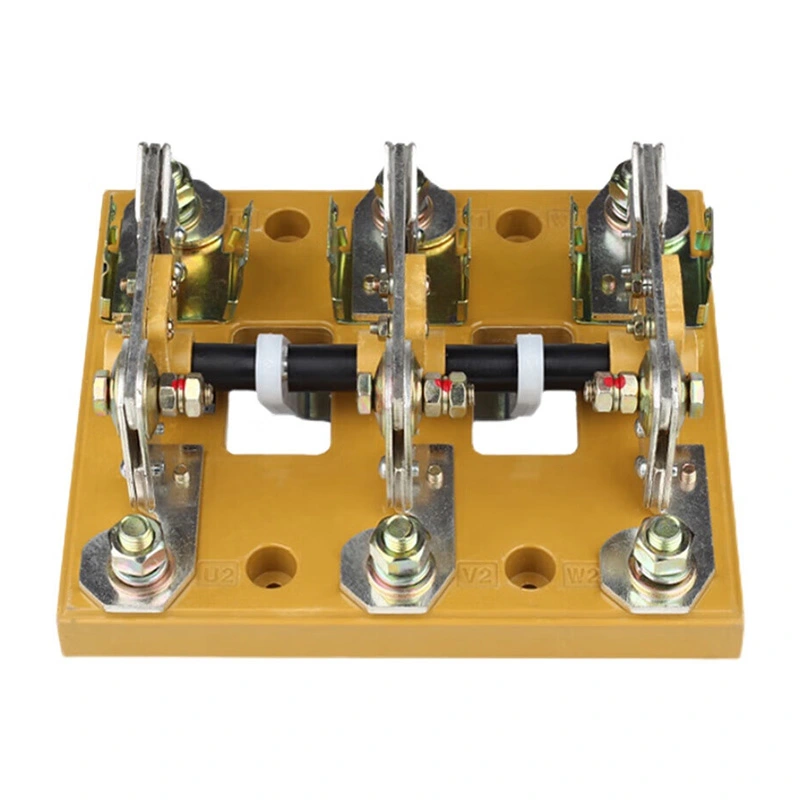

Электр шкафы 800 ампер 3 фазалы ажыратқыш

Сенімді электр шкафының 800 ампер 3 фазалы ажыратқышын шығару үшін Wenzhou XiFa Electric Power Equipment Co., Ltd ұзақ қызмет ету мерзімін қамтамасыз ету үшін жоғары сапалы мыс контактілері мен берік корпусты қабылдайды. Сонымен қатар, әрбір электр шкафының 800 ампер 3 фазалы ажыратқышы визуалды түрде айқын ажырату нүктесін қамтамасыз ету үшін ғана емес, сонымен қатар панельге немесе қабырғаға орнатуға арналған ықшам және қарапайым дизайнға ие. Сонымен қатар, әрбір электр шкафының 800 ампер 3 фазалы ажыратқышы жылдам жөнелту алдында зауыттық сынақтардан өтуі керек.

Сұрау жіберу

Өнім Сипаттамасы

800 ампер 3 фазалы ажыратқыш - бұл негізінен қуат көздерін оқшаулау, коммутация операцияларын орындау және төмен ток тізбектерін қосу немесе ажырату үшін қолданылатын құрылғы. Оның доғаны сөндіру мүмкіндігі жоқ. Ашық күйде болған кезде контактілер айқын көрінетін үзіліспен белгіленген оқшаулау аралығын сақтайды; жабық күйде болған кезде коммутатор қалыпты жұмыс тогын өткізуге, сондай-ақ белгілі бір уақыт аралығында қысқа тұйықталу тогы сияқты қалыптан тыс жағдайларға төтеп беруге қабілетті.

Көп жағдайда 800 ампер 3 фазалы ажыратқыш төмен вольтты оқшаулағыш ретінде қолданылады, яғни олар 1 кВ төмен кернеулер үшін есептелген. Олардың жұмыс принципі мен құрылысы салыстырмалы түрде қарапайым болғанымен, олар көп мөлшерде шығарылады және олардың сенімділігі өте маңызды. Нәтижесінде олар қосалқы станциялар мен электр станцияларын жобалауда, салуда және қауіпсіз пайдалануда маңызды рөл атқарады.

800 ампер 3 фазалы ажыратқыштың анықтаушы сипаттамасы ол жүктеме тогын үзе алмайды; ол тізбекте ток болмаған кезде ғана ашылуы немесе жабылуы мүмкін. 800 ампер 3 фазалы ажыратқышқа әдеттегі сілтемелер олардың функцияларын, мүмкіндіктерін, жіктелулерін, қолданбаларын, қате жұмыс істеуге қарсы жақсартуларды, техникалық қызмет көрсету тәжірибелерін және жалпы мәселелерді қамтиды.

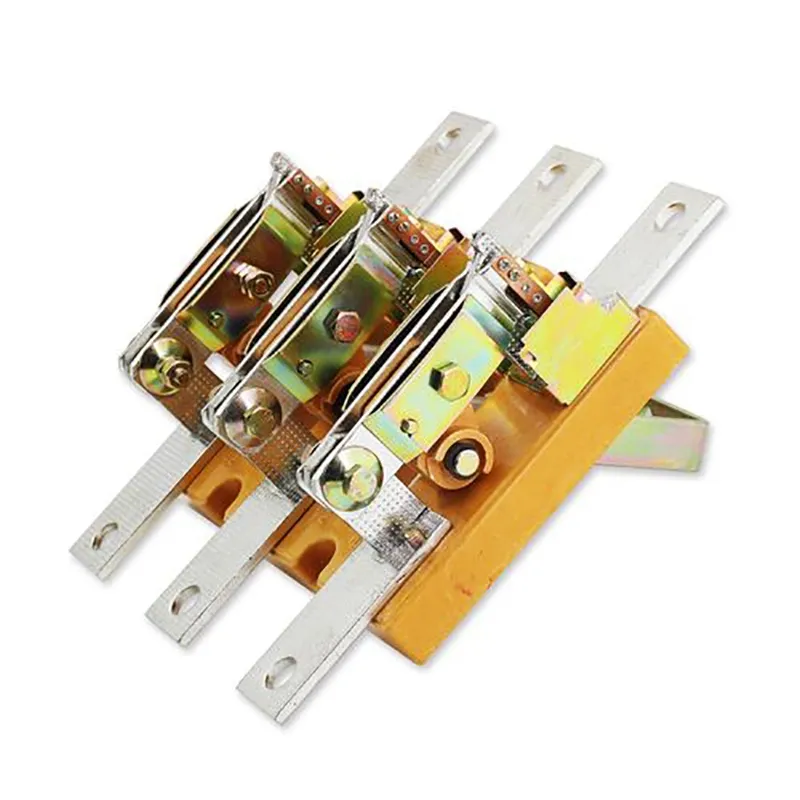

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Өндіріс параметрі:

lth (A)	125A	160А	200А	250А	315A	400А	500А	630А	1000А	1250A	1600А	2000А	2500А	3150A	4000А
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Диэлектрлік күш (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (КВ)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Жұмыс тогы le(A)
400В AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400В AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400В AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750В AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750В AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750В AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220В DC21	125	160	200	250	315	400	500	630
220В DC22	125	160	200	250	315	400	400	500
220В DC23	125	125	160	200
440В DC21	100	125	160	200	315	400	400	500
440В DC22	100	125	160	200	315	400	400	500
440В DC23	100	125	160	200
Мотор қуаты (кВт)
400В	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750 В	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Жасау және бұзу сыйымдылығы
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA ең жоғары мәні)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Механикалық қызмет ету мерзімі (уақыт)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Электрлік қызмет ету мерзімі (уақыт)
Ue=660В Номиналды ток le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Салмағы (кг)
3 тірек	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 тірек	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Жұмыс моменті (Нм)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

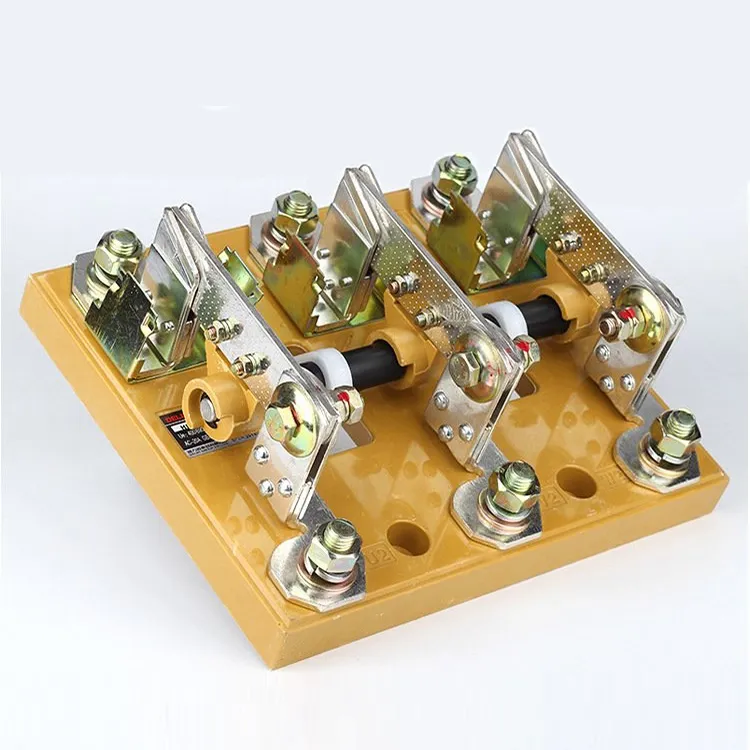

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Түр		Жақтау өлшемі (мм)						орнату өлшемі (мм)
Түр		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

Түр	A	B	C	D	E	F	H	Φа	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

Өндіріс туралы жиі қойылатын сұрақтар:

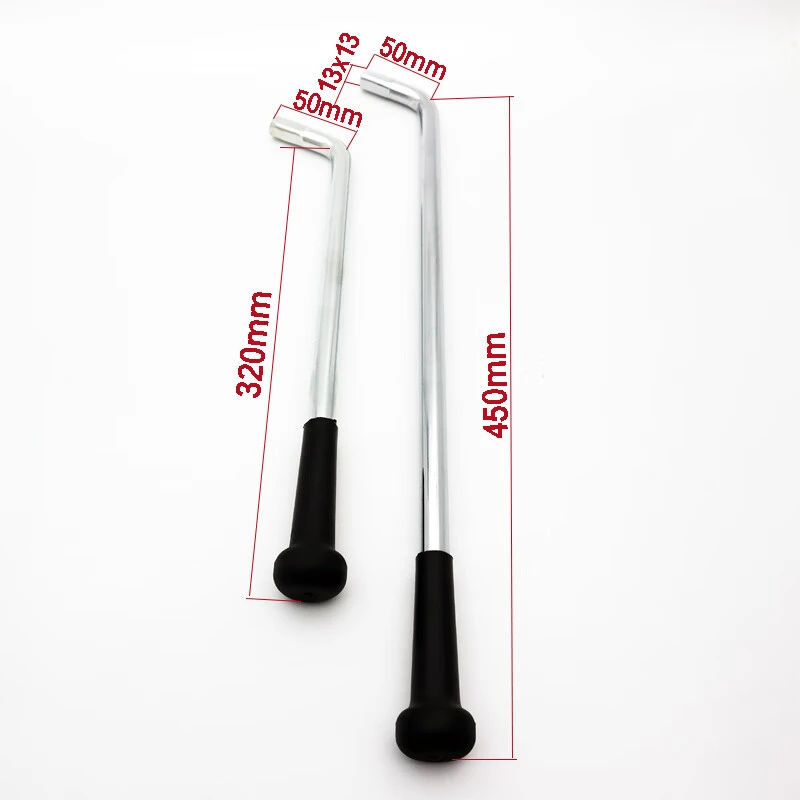

С: Әр түрлі тұтқа түрлері (айналмалы және рычаг) арасында қалай таңдауға болады?

A: Айналмалы тұтқалар: Ықшам, көбінесе қозғалтқышты басқару орталықтарында немесе тар кеңістіктерде қолданылады.

Тұтқаны тұтқалары: үлкенірек және көрінетін, ҚОСУ/ӨШІРУді анық көрсету қажет болған кезде таңдалады.

Таңдау кеңістікке, қауіпсіздіктің көрінуіне және оператордың қалауына байланысты.

С: 800 ампер 3 фазалы ажыратқышты кез келген бағытта орнатуға болады ма?

A: Әдетте, қауіпсіздік пен код талаптарына сай болу үшін 800 ампер 3 фазалы ажыратқышты тігінен орнату керек. Кейбір конструкциялар икемділікке мүмкіндік береді, бірақ әрқашан өндірушінің нұсқауларын және жергілікті электрлік кодтарды орындаңыз.

С: 800 ампер 3 фазалы ажыратқыш құлыптау/тегтеу (LOTO) процедураларын қолдай ма?

A: Иә, 800 ампер 3 фазалы ажыратқышты қамтиды, көптеген модельдер OSHA құлыптау/тегтеу қауіпсіздік талаптарына сәйкестігін қамтамасыз ету үшін құлыпталатын тұтқалармен жабдықталған. Бұл техниктерге кездейсоқ қайта қуаттану қаупінсіз жабдыққа қауіпсіз қызмет көрсетуге мүмкіндік береді.
