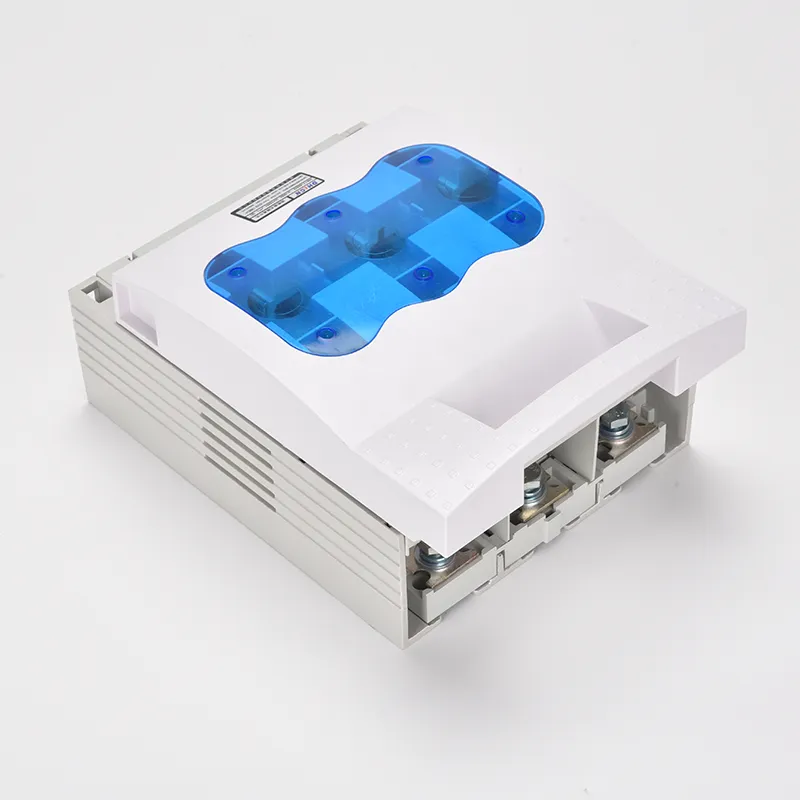

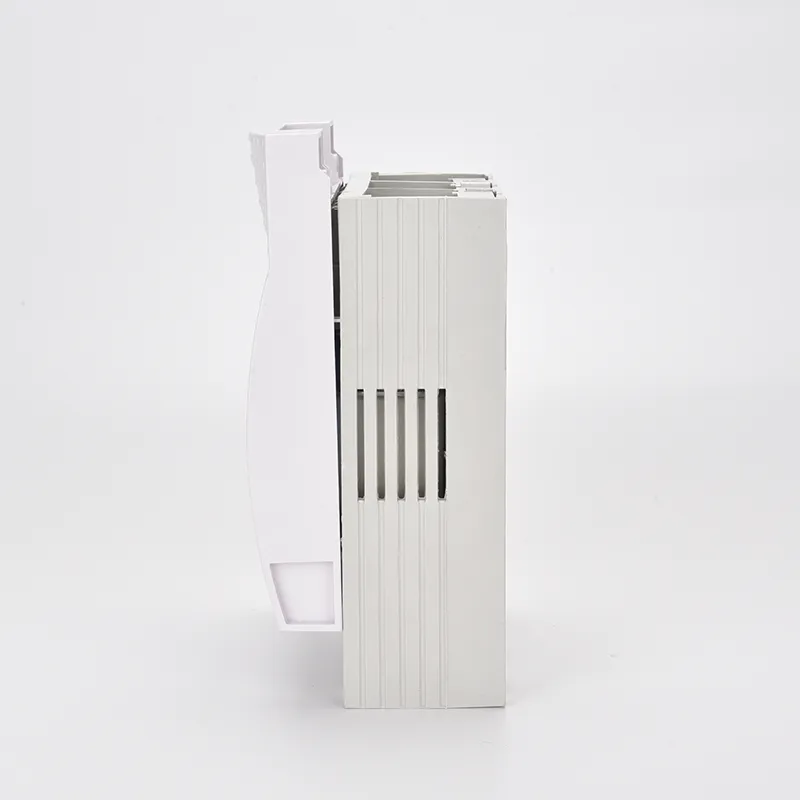

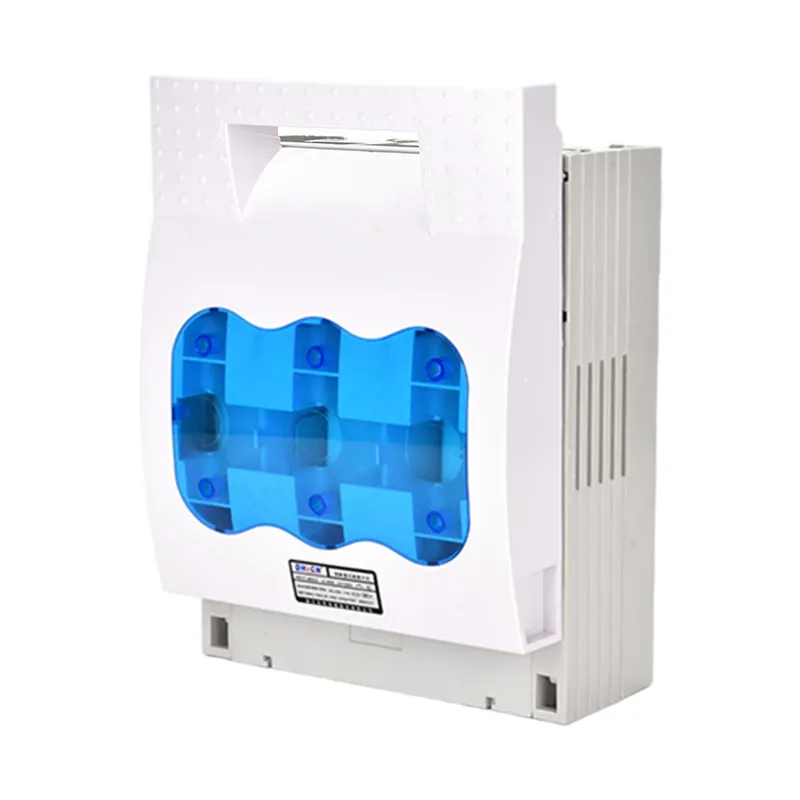

Сақтандырғыш түріндегі оқшаулағыш ретінде белгілі электрлік төмен вольтты сақтандырғыш айырғышының қосқышы ажыратқыш пен сақтандырғыштың функцияларын ақылды түрде біріктіреді, бұл оны төмен вольтты қуат тарату панельдерінде маңызды құрамдас етеді. Оның сақтандырғыш элементі электр тізбегінің қауіпсіздігін қамтамасыз ете отырып, ақаулық токтарды жылдам тоқтатуға арналған, ал пышақ қосқышы арнайы жүктемесіз режимдегі операцияларды ауыстыруға арналған және қалыпты жұмыс кезінде ток токтарын тоқтата алмайды. Бұл бірегей комбинация сақтандырылған ажыратқышты тізбекті қорғаудың сенімді қорғаушысы ретінде орналастырады.

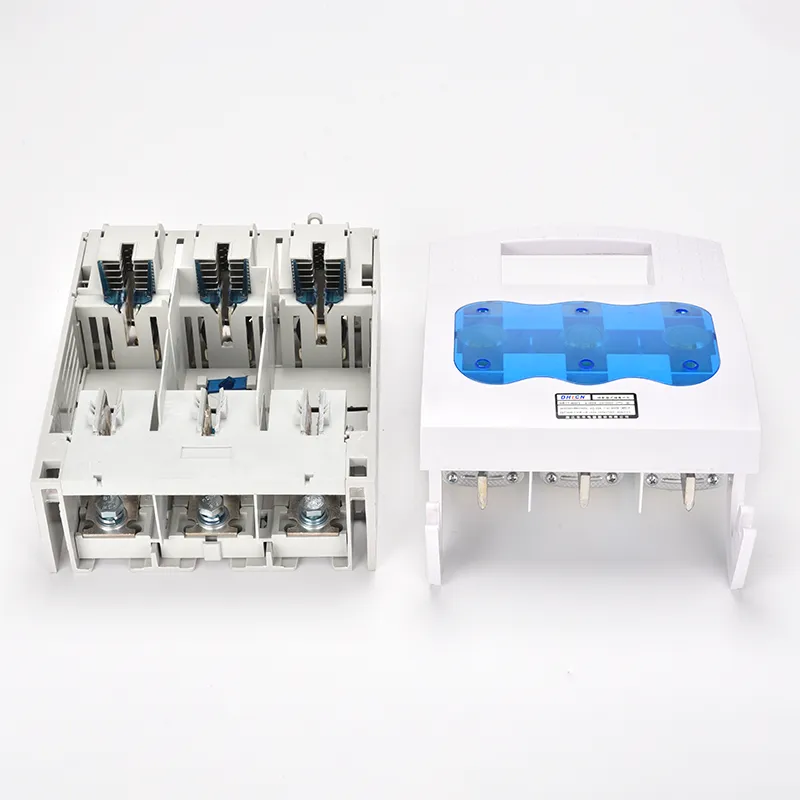

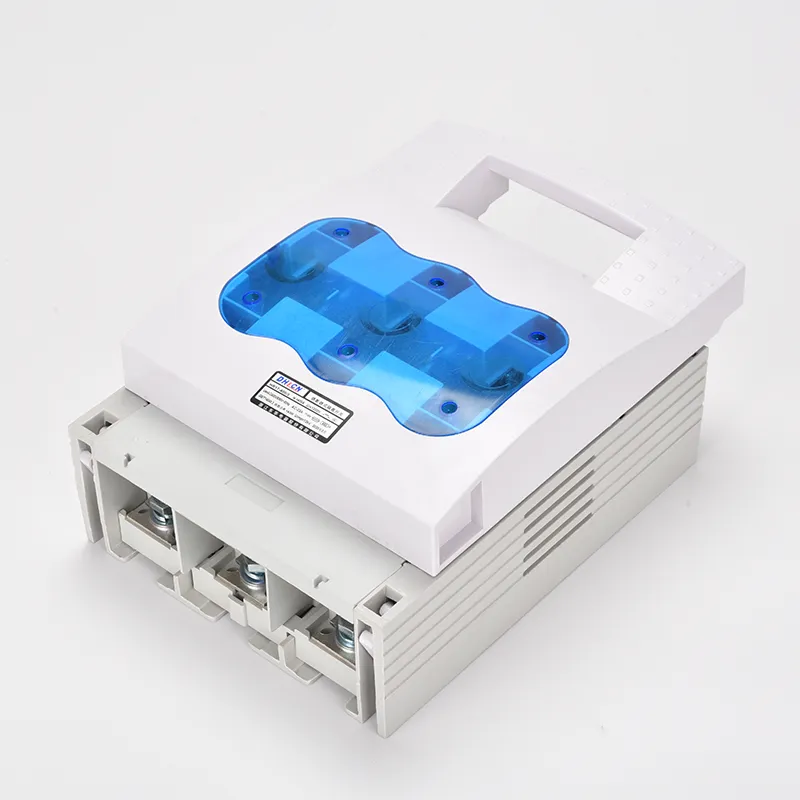

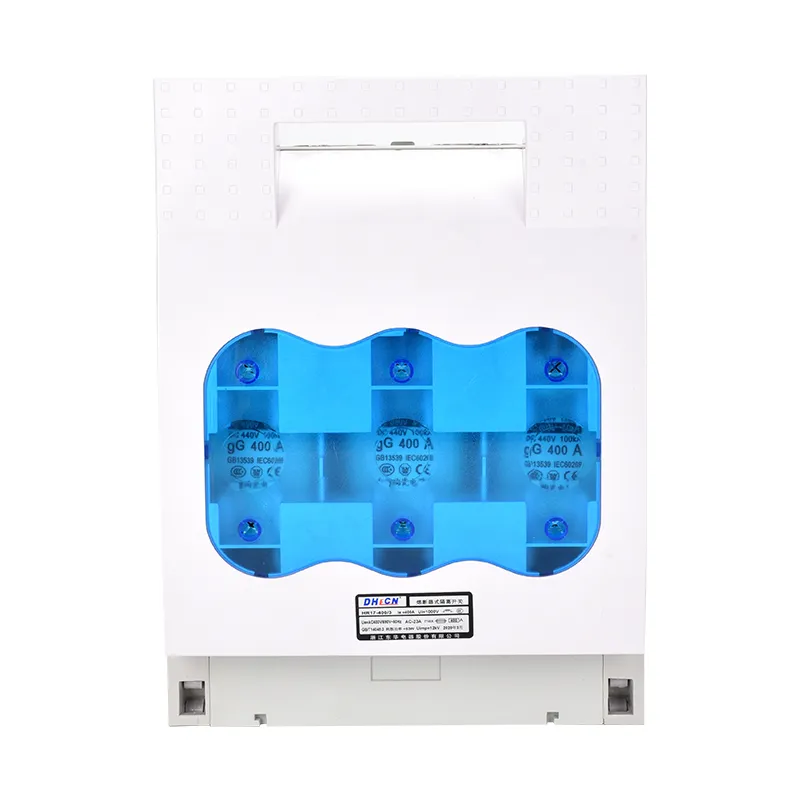

Ажыратқыш жабылған кезде, пышақ механизмі жақсы жобаланған байланыс жүйесі арқылы сақтандырғыш пен шинаның берік байланысын қамтамасыз етіп, үздіксіз ток ағынын қамтамасыз етеді. Керісінше, ажырату қажет болғанда, бірдей қарапайым механизм сақтандырғышты қуатталған шинадан қауіпсіз ажыратады, бұл тізбекті жылдам үзуге мүмкіндік береді. Бұл дәл механикалық дизайн балқытылған ажыратқыштың тізбек күйлерін өзгерту кезінде біркелкі және сенімді жұмыс істеуіне мүмкіндік береді.

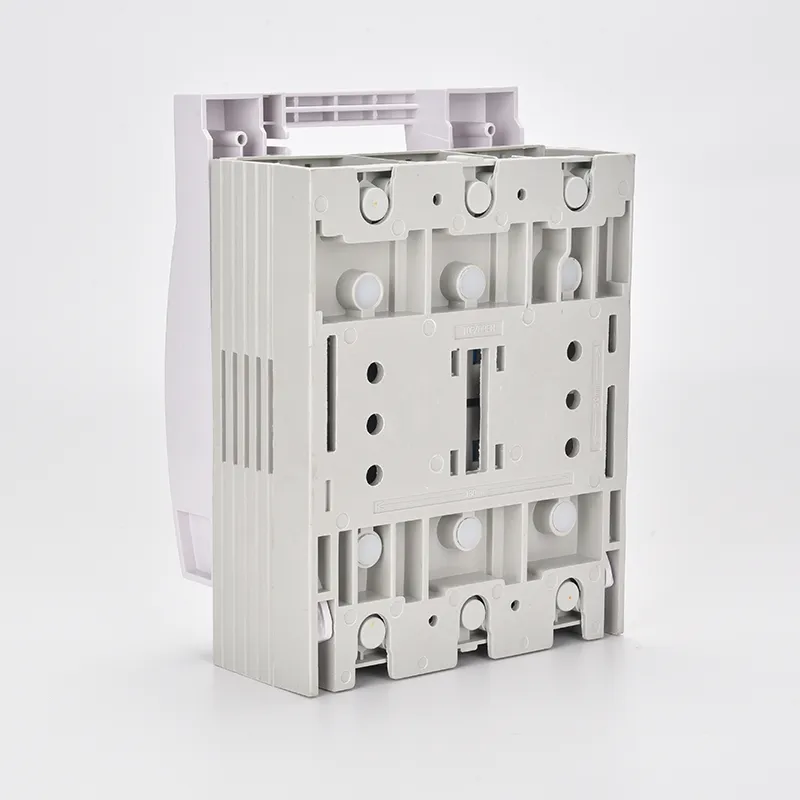

| Сақтандырғыш түрі | 0 | 1 | 2 | 3 | ||||||||
| Жиілік | 50Гц | 50Гц | 50Гц | 50Гц | ||||||||
| Ue (V) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| Пайдаланушы интерфейсі (V) | 800 | 800 | 800 | 800 | ||||||||
| (А) ішінде | 160 | 250 | 400 | 630 | ||||||||
| Бұл (А) | 160 | 250 | 400 | 630 | ||||||||
| Пайдалану | AC-21B(690В) | AC-21B(690В) | AC-21B(690В) | AC-21B(690В) | ||||||||
| AC-22B(500В) | AC-22B(500В) | AC-22B(500В) | AC-22B(500В) | |||||||||
| AC-23B(400В) | AC-23B(400В) | AC-23B(400В) | AC-23B(400В) | |||||||||
| Сыйымдылықты жасау | 725В, 240А | 725В, 375А | 725В, 600А | 725В, 945А | ||||||||
| 525В, 480А | 525В, 750А | 525В, 1200А | 525В, 1890А | |||||||||
| 420В, 160А | 420В, 250А | 420В, 400А | 420В, 6300А | |||||||||
| Үзіліс сыйымдылығы | 725В, 240А | 725В, 375А | 725В, 600А | 725В, 945А | ||||||||
| 525В, 480А | 525В, 750А | 525В, 1200А | 525В, 1890А | |||||||||
| 420В, 1280А | 420В, 2000А | 420В, 3200А | 420В, 5040А | |||||||||
| Ics (kA) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| Сақтандырғыш қуатын жоғалту (Вт) | 12 | 23 | 34 | 48 | ||||||||
| Бұл (А) | Сақтандырғыш түрі | Сақтандырғыштың ішінде (A) |
| 160 | 0 | 4、6、10、16、20、25、32、35、40、50、63、80、100、125、160 |
| 250 | 1 | 80、100、125、160、200、224、250 |
| 400 | 2 | 125, 160, 200, 224, 250, 300, 315, 355, 400 |
| 630 | 3 | 315、355、400、425、500、630 |
| Түр | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| Режим нөмірі | Болжам өлшемі (мм) | Орнату өлшемі (мм) | ||||||
| A | B | C | D | a | b | фc | ||
| HR17-40 | 2P | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3P | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| HR17-63 | 2P | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3P | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| HR17-160 | 2P | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3P | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| HR17-250 | 2P | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3P | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| HR17-400 | 2P | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3P | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| HR17-630 HR17-800 | 2P | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3P | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
С: Электрлік төмен вольтты сақтандырғыш айырғышты ауыстыру дегеніміз не?
Ж: Төмен вольтты электр сақтандырғышты айырғышты ауыстыру – сақтандырғыштың қорғаныс функциясын ажыратқыштың коммутациялық мүмкіндігімен біріктіретін электр құрылғысы. Ол техникалық қызмет көрсету үшін қауіпсіз оқшаулауды қамтамасыз етеді және тізбектер мен жабдықты қорғау үшін ақаулық токтарды үзеді.
С: Төмен вольтты сақтандырғыштың электрлік ажыратқышы ток токты ажырата ала ма?
A: Жоқ. Сақтандырылған ажыратқыштағы пышақ қосқышы тізбекте жүктеме тогы болмаған кезде ғана жұмыс істеуге арналған. Оны ешқашан қалыпты жұмыс токтарын үзу үшін қолданбау керек. Алайда сақтандырғыш элементі ақаулық жағдайында автоматты түрде жұмыс істейді.
С: Электр төмен вольтты сақтандырғышты айырғышты ауыстырудың негізгі қолданбалары қандай?
A: электрлік төмен вольтты сақтандырғыш айырғышты ауыстыру әдетте төмен вольтты қуат тарату панельдерінде, қозғалтқышты басқару орталықтарында, HVAC жүйелерінде және өнеркәсіптік машиналарда қолданылады. Олар осы жүйелерде қауіпсіздікті оқшаулауды және артық токтан қорғауды қамтамасыз етеді.
