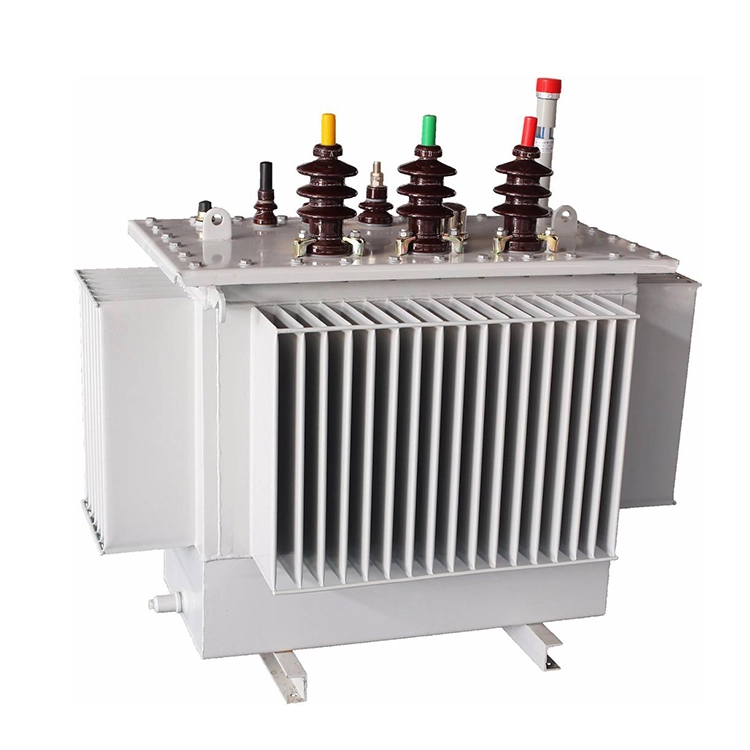

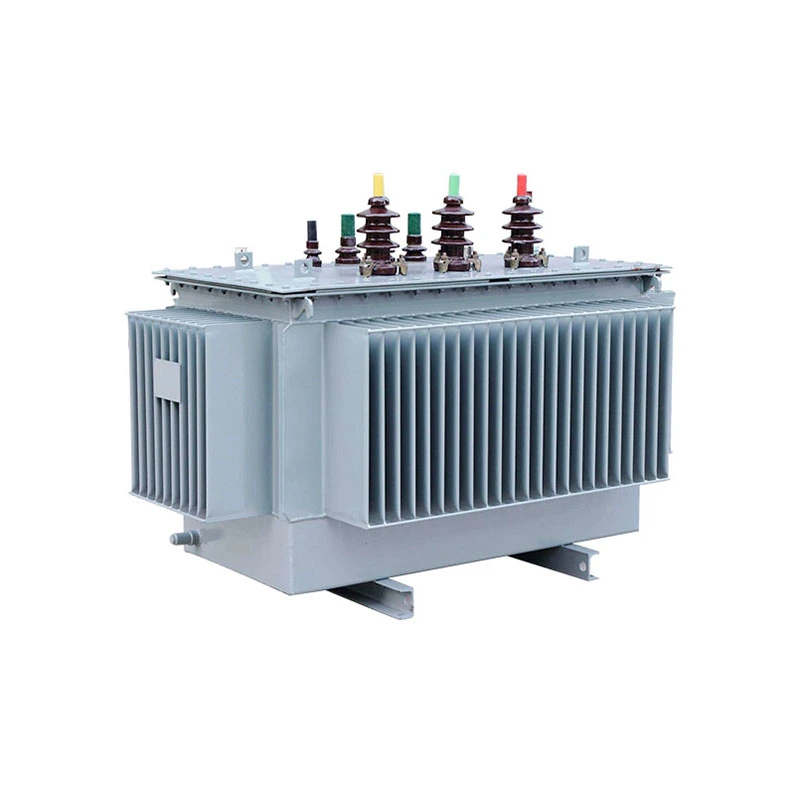

Полюске орнатылған тарату трансформаторы 200 кв

Бұл полюске орнатылған тарату трансформаторы 200ква негізінен үш фазалы дизайнды қабылдайды. Кәдімгі номиналды кернеу комбинацияларына 10/0,4кВ, 11/0,4кВ, 11/0,433кВ, 22/0,433кВ, 33/0,4кВ және т.б. кіреді, олар әртүрлі аймақтық электр желілеріне қолайлы әртүрлі опцияларды қамтиды. Жабдық стандартты түрде ±5% немесе ±2×2,5% кернеуді реттеу диапазоны бар қозған кернеу реттегішімен жабдықталған. Қосылым тобын Dyn11 немесе Yyn0 ретінде таңдауға болады.

50Гц жағдайында 10кВ жоғары вольтты жағындағы номиналды ток шамамен 11,55А, 11кВ жоғары вольтты жағында шамамен 10,50А және 0,4кВ төмен вольтты жағындағы номиналды ток шамамен 288,68А құрайды. Кәдімгі қысқа тұйықталу кедергісі 4% құрайды. Сонымен бірге оны кернеуге, қосылым тобына және т.б. пайдаланушы талаптарына сәйкес теңшеуге болады. Энергия тиімділігін қарапайым жоғалту, аз шығын және аморфты қорытпа сериясы өнімдерінен таңдауға болады.

Техникалық параметр:

Артықшылықтары:

Полюске орнатылған 200ква тарату трансформаторы мен төсемге орнатылған түрдің арасында қандай да бір айырмашылықтар бар ма?

1. Полюске орнатылған тарату трансформаторы 200ква жерден белгілі бір биіктікте қосалқы тірекке бекітілген. Ол құнды жер ресурстарын иемденбейді және жер кеңістігіне аз әсер етеді. Жастықшаға орнатылған трансформатор белгілі бір аумақты қажет ететін бетон негізіне қойылады.

2.Ол ауада ілініп тұрғандықтан, адамдар мен жануарлар онымен азырақ жанасады, бұл оны салыстырмалы түрде қауіпсіз етеді. Дегенмен, солай болса да, өтіп бара жатқанда тым қобалжудың қажеті жоқ. Қалыпты қашықтықты сақтау жеткілікті. Тақтаға орнатылған трансформатор салыстырмалы түрде жасырын түрде орнатылады.

3.Әрбір трансформатордың шектеулі қоректендіру диапазоны бар, әдетте 5 кВА-дан 167 кВА-ға дейін. Ол негізінен бір желіде аздаған пайдаланушыларды қуатпен қамтамасыз ету үшін қолданылады. Дегенмен, төсенішке орнатылған трансформатордың салыстырмалы түрде үлкен сыйымдылығы бар, ол 75 кВА-дан 3000 кВА-ға дейін жетеді.

4.Жер астына көмілген жабдықпен салыстырғанда, бұл үстеме орнату әдісі материалдық шығындар мен құрылыс қиындықтары төмен. Бұл өте үнемді және практикалық электрмен жабдықтау шешімі.

5. Полюске орнатылған тарату трансформаторы 200ква әдетте оқшаулау және жылуды тарату үшін салқындатқыш маймен толтырылған цилиндрлік май резервуары болып табылады. Үстіңгі жағында жоғары вольтты қосылым терминалы, ал төменгі төмен вольтты қосылым терминалы. Дизайн өте ықшам. Қауіпсіздікті қамтамасыз ету үшін ол жиі найзағай соғуын және қысқа тұйықталуды болдырмау үшін найзағай сөндіргіштер мен сақтандырғыштарды біріктіреді.

Полюске орнатылған трансформаторлардың негізгі бөліктері

Алдыңғы монтаж түрі LV DB

Полюстік желі аппаратурасы

Полюске орнатылған трансформатор

Бүйірлік монтаж түрі LV DB

Өндірістік жабдықтар

Фольга орау машинасы

Май құю қондырғысы

Трансформаторлық пеш және құю қондырғысы

Трансформаторлы пеш

Сынақ орталығы

Өңдеудегі трансформаторлар

Кептірудегі трансформатор

Орамдағы трансформатор 2

Орамдағы трансформатор

Трансформатор жинақта
