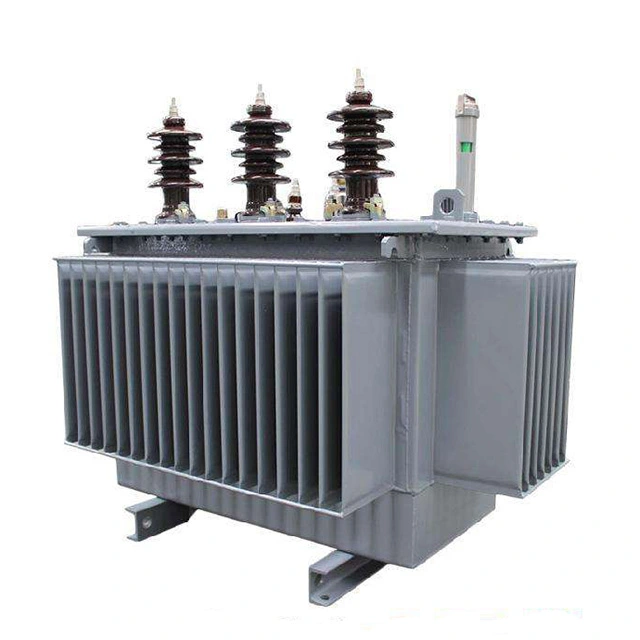

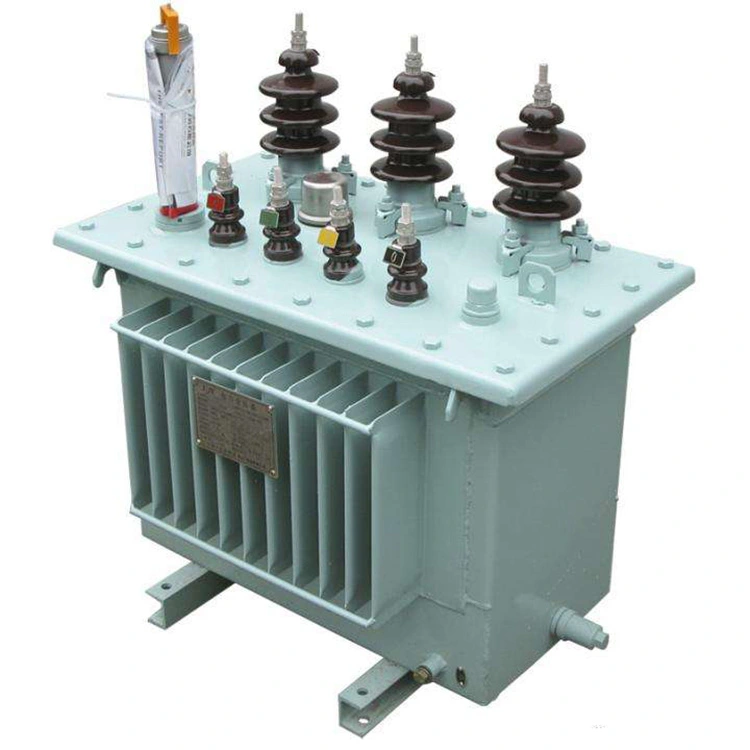

50 ква полюсті электр трансформаторы төмен вольтты қуат тарату жүйелеріндегі таптырмас құрылғы болып табылады. Оның негізгі функцияларына кернеуді түрлендіру, электрлік оқшаулау және жүйені қорғау кіреді. Ол өнеркәсіптік нысандарда, коммерциялық ғимараттарда, тұрғын үй жобаларында және инфрақұрылым құрылысында кеңінен қолданылады.
50 ква полюсті электр трансформаторы жоғары сапалы кремний болаттан жасалған өзектермен және жоғары өткізгіштігі бар мыс немесе алюминий орамдарымен жасалған. Ол ықшам құрылымға, аз шығынға, аз шуылға және тұрақты жұмыс істеуге ие және әртүрлі жұмыс жағдайларында сенімді жұмыс істеуге арналған.
50 ква полюсті электр трансформаторының барлық орамдары тамаша оқшаулау өнімділігі мен құрылымдық тұрақтылықты қамтамасыз ету үшін жоғары сапалы материалдардан жасалған. Төмен кернеулі орамдар өткізгіштердің айналасында кабельдік қағазбен жабылған, ал жоғары вольтты орамдарда полиуретанды эмальданған дөңгелек мыс сымдар қолданылады. Қабат аралық желім қағазы катушкаларды бір бірлікке мықтап қосады, бұл тамаша оқшаулау өнімділігін қамтамасыз етеді. Бұл кәсіби орама құрылымы ұзақ мерзімді жұмыс кезінде және ұзақ қашықтыққа тасымалдау кезінде катушкалардың деформациялануын немесе зақымдалуын тиімді болдырмайды, осылайша 50 ква полюсті электр трансформаторының жалпы құрылымының тұрақтылығы мен сенімділігін қамтамасыз етеді.
|
Элемент атауы |
50 ква полюсті электр трансформаторы |
|
Фазалар саны |
Бір фазалық |
|
Жиілік |
60 Гц / 50 Гц |
|
Жоғары кернеу (HV) жағы |
7,62кВ,13,8кВ, 25кВ, 34,5кВ және т.б. |
|
Төмен кернеу (ТЖ) жағы |
120/240В, 230/400В, 240/480В |
|
Қосылу векторлық тобы |
Dyn11 |
|
Қысқа тұйықталу кедергісі |
2,1% - 4,0% |
|
Салқындату әдісі |
ONAN (табиғи табиғи ауа майы) |
|
Оқшаулау деңгейі |
В 95кВ / ЖЖ 30кВ |
|
Жүктеме жоғалмайды |
≤170 Вт |
|
Толық жүктеме тиімділігі |
≥98,75% |
С: 10кВ/0,4кВ 50 ква полюсті электр трансформаторында, Yyn0 қосылым тобымен салыстырғанда, Dyn11 қосылым тобының екінші бір фазалы қысқа тұйықталу тоғының деңгейі және ферромагниттік резонансты басу қабілеті тұрғысынан қандай ерекше артықшылықтарға ие?
A: Dyn11 қосылымының нөлдік реттілік кедергісі Yyn0 кедергісінен әлдеқайда төмен, бұл бір фазалы жерге тұйықталу тогын айтарлықтай арттырады, қорғаныс құрылғысы арқылы ақауларды жылдам және сенімді анықтауды және жоюды жеңілдетеді және электр тогының соғуы мен жабдықтың зақымдалу қаупін азайтады.
Сонымен қатар, 50 ква полюсті электр трансформаторының негізгі бүйірлік үшбұрыш орамасы нөлдік тізбекті ток үшін тұйық жолды қамтамасыз етіп, бейтарап нүктенің дрейфін тиімді тежейді және үш фазалы кернеудің ауыр асимметриясын болдырмайды. Жүйе ферромагниттік резонансты бастан өткергенде, бұл жол кернеуден асатын резонанстың амплитудасы мен ұзақтығын айтарлықтай азайтатын демпферлік әсерлерді қамтамасыз ете алады. Сонымен қатар, Dyn11 гармоникалық күшейтуді және конденсаторлар қорын шамадан тыс жүктеуді болдырмай, 10кВ/0,4кВ 50 ква полюсті электр трансформаторының қосымша температурасының көтерілуін және оқшаулаудың қартаю жылдамдығын төмендете отырып, жоғарғы ағындағы электр желісіне үшінші гармоникалық токтың инъекциясын блоктай алады.
Сондықтан, 50 ква полюсті электр трансформаторлары бір фазалы жүктемелері, сызықты емес жүктемелері немесе резонансқа бейім ұзын ауылдық электр желілері бар аумақтарға қызмет көрсететін сценарийлер үшін Dyn11 қауіпсіздік, қуат сапасы және жабдықтың қызмет ету мерзімі бойынша маңызды артықшылықтарға ие.
Алдыңғы монтаж түрі LV DB
Полюстік желі аппаратурасы
Полюске орнатылған трансформатор
Бүйірлік монтаж түрі LV DB
Фольга орау машинасы
Май құю қондырғысы
Трансформаторлық пеш және құю қондырғысы
Трансформаторлы пеш
Кептірудегі трансформатор
Орамдағы трансформатор 2
Орамдағы трансформатор
Трансформатор жинақта
