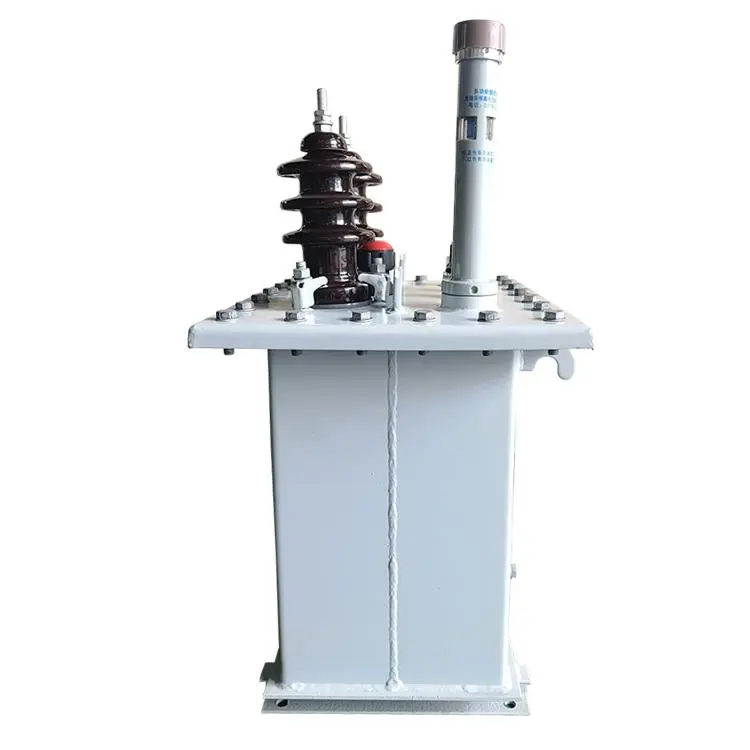

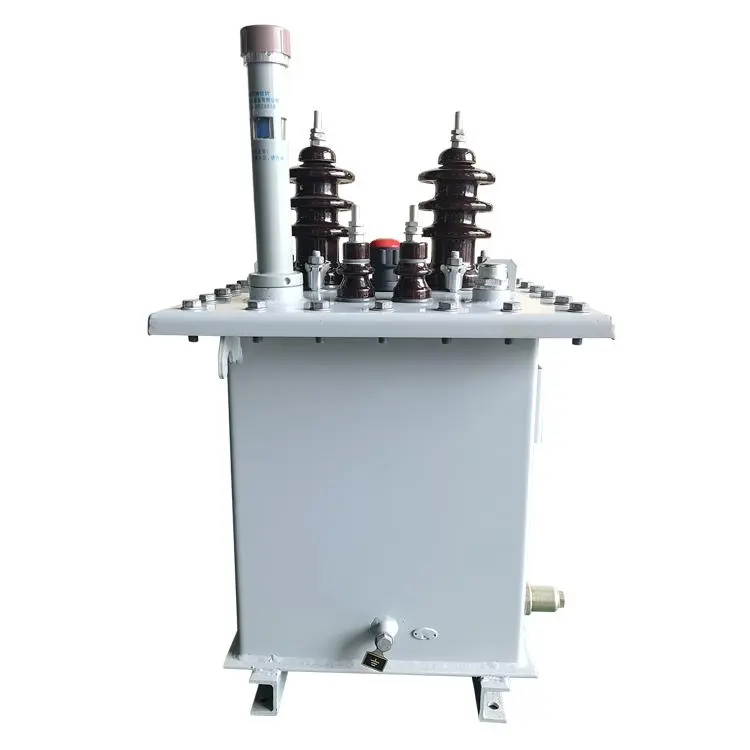

Бір фазалы 11 кв полюсті тарату трансформаторы электр қуатын тарату жүйелеріне арналған шағын және жоғары өнімді шешім болып табылады. Ол 11 кВ бастапқы кернеуді 220 В немесе 415 В сияқты стандартты қайталама кернеулерге дейін төмендете алады, соңғы пайдаланушыларды қауіпсіз және сенімді қуатпен қамтамасыз етеді.
Керемет сапалы кремний болат өзектерін және мыс немесе алюминий орамдарын пайдаланып, IEC 60076 және сәйкес IEEE/ANSI энергия тиімділігі стандарттарына сәйкес келетін жүктеме жоғалуларын азайтатын және жүктеме жоғалтпайтын бір фазалы 11 кв полюсті орнату тарату трансформаторы. The oil filled tank is naturally cooled by ONAN and can withstand a temperature rise of 55 to 65℃, ensuring reliable operation under different loads.
Бір фазалы 11 кв полюске арналған тарату трансформаторында берік төлке, қысымды түсіру механизмі және қосымша кернеуден қорғау функциясы бар, бұл оны ауа райы жағдайларына өте төзімді, техникалық қызмет көрсету құны төмен және ашық тіректерге орнатуға жарамды етеді.
Бұл трансформатор тұрақты және қауіпсіз қуатты қамтамасыз ете алады және тамаша шамадан тыс жүктеме сыйымдылығына ие, бұл оны пайдаланушылар үшін жақсы таңдау жасайды.
|
Өнім атауы |
Бір фазалы 11 кв полюсті тарату трансформаторы |
|
Фаза саны |
Бір фазалық |
|
Номиналды жиілік |
50 Гц / 60 Гц |
|
HV |
11 кВ |
|
LV |
0,22 кВ (220 В) / Реттелетін |
|
Кернеуді реттеу режимі |
Тізбектен тыс түртуді өзгерту (NLTC) |
|
Түрту ауқымы |
±2×2,5% / ±5% |
|
Салқындату әдісі |
ONAN (Табиғи мұнай табиғи ауа) / теңшеуге болады |
|
Кедергі кернеуі |
4% ±10% |
|
Жүкті жоғалту жоқ |
≤ 2,6 кВт |
|
Жүктеменің жоғалуы (75℃) |
≤ 19,6 кВт |
|
Салқындату ортасы |
Минералды май / Синтетикалық эфир майы |
|
Негізгі материал |
Жоғары сапалы суық илектелген дәнге бағытталған кремний болат парағы (CRGO) |
|
Орам материалы |
Таза электролиттік мыс / алюминий (теңшеуге болатын) |
|
Қоршаған орта температурасы |
-40℃ ~ +40℃ |
|
Қорғаныс деңгейі |
IP54 / теңшеуге болады |
С: 11 кв полюсті орнату тарату трансформаторын бір фазалы теңшеуге бола ма?
Ж: Иә, бұл трансформаторды қауіпсіз пайдалануды және тиісті ережелерге сәйкестікті қамтамасыз ете отырып, сіздің нақты желі талаптарына сәйкес кеңейтуге болады. Бір фазалы 11 кв полюсті тарату трансформаторының бастапқы кернеуін 11 кВ-та бекітуге болады немесе 10,5 кВ пен 11,5 кВ сияқты қос кран конфигурациясын қабылдауға болады. Еуропадағы, Азиядағы немесе дамып келе жатқан нарықтардағы аймақтық стандарттарды қанағаттандыру үшін қайталама шығыс 230 В, 240 В, 220/440 В немесе 415 В сияқты көптеген опцияларды береді.
Орам материалдарының таңдау диапазоны үнемді жеңіл алюминийден жоғары жылу өткізгіш мысқа дейін, соның ішінде екеуін де қамтиды. Сонымен қатар, жоғары жылу өткізгіштік мыс ауыр жүктемелер кезінде жоғары тиімділікке және жақсы жылуды таратуға қол жеткізе алады. Жиілік қолдауы 50 Гц немесе 60 Гц.
Ыстық климатта бір фазалы 11 кв полюсті тарату трансформаторының жұмыс мүмкіндігін жақсарту үшін салқындату әдісін стандартты ONAN жүйесінен мәжбүрлі салқындатуға дейін жаңартуға болады. ±2x2,5% немесе желіден тыс шүмек ауыстырғыштардың кең ауқымы электр қуатын үзбей кернеуді оңтайландыра алады. Кедергі деңгейі 4-5% теңгерім ақауларынан қорғау және реттеу талаптарын қанағаттандыра алады және ауылдық жерлерде немесе дауылға бейім аймақтарда қауіпсіздікті арттыру үшін жоғары вольтты сақтандырғыштар, найзағай сөндіргіштер немесе құстардан қорғайтын қақпақтар сияқты қосымша қорғаныс құрылғыларын орнатуға болады. Экологиялық таза эфир негізіндегі сұйықтық минералды майды ауыстырып, отқа төзімділік пен тұрақтылықты арттырады. Бұл теңшелген мүмкіндіктер орнату ыңғайлылығын, ақауларды қалпына келтіру мүмкіндіктерін және энергия тиімділігін арттырады, қиын ортадағы әуе желілері үшін жарамды 11 кв полюсті орнату тарату трансформаторын бір фазалы жасады.
Басқа қосымша конфигурацияларға қатты жел немесе жер сілкінісі аймақтары үшін күшейтілген отын цистерналары және тұз шашатын аймақтар үшін коррозияға қарсы жабындар кіреді. Корпустың оқшаулау деңгейі 75 кВ BIL-ге дейін жетуі мүмкін, бұл жүйенің кернеуін көтере алады. Қабық модификациясы шуды азайтады немесе желдетуді жақсартады. Сыйымдылық диапазоны әдеттегі 16-дан 200 кВА-ға дейінгі рейтингтерді қамтуы мүмкін және негізгі дизайн жүктеме жоғалуын азайтады, осылайша тамаша тиімділікке қол жеткізе алады.
Шалғайдағы ауылдар немесе қала маңындағы кеңейту жобалары үшін бұл теңшелген шешімдер 11 кв полюсті тарату трансформаторының бір фазалы дәл талаптарға сай болуын қамтамасыз етеді, сенімді және стандартты қуатты таратуды қамтамасыз етеді, сонымен бірге операциялық шығындарды азайтады және қызмет мерзімін барынша ұзартады.
Алдыңғы монтаж түрі LV DB
Полюстік желі аппаратурасы
Полюске орнатылған трансформатор
Бүйірлік монтаж түрі LV DB
Фольга орау машинасы
Май құю қондырғысы
Трансформаторлық пеш және құю қондырғысы
Трансформаторлы пеш
Кептірудегі трансформатор
Орамдағы трансформатор 2
Орамдағы трансформатор
Трансформатор жинақта
