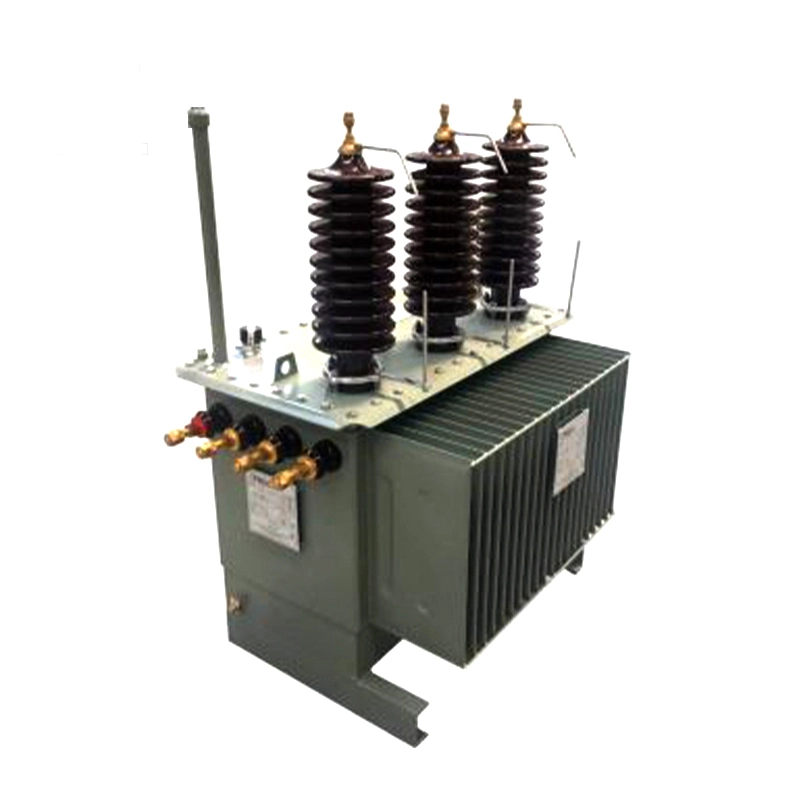

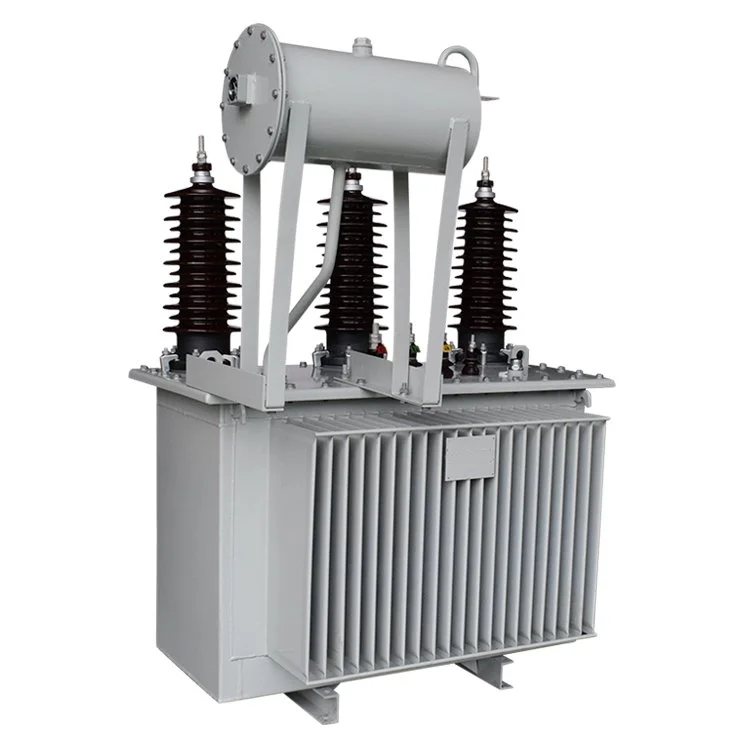

33 кв 50 ква екі орамды майлы трансформатор

33кВ 50ква майлы трансформаторларды іске қосу алдындағы тексеру және сынау

1. Сыртқы түрі мен құрылымын визуалды тексеру

33 кв 50 ква екі орамды майға батырылған трансформаторда көзге көрінетін зақымдар, деформация немесе майдың ағуы жоқ екеніне көз жеткізу үшін жан-жақты визуалды тексеру жүргізілуі керек. Резервуарды, радиаторларды, төлкелерді және қысымды төмендету құрылғысын қоса алғанда, барлық сыртқы компоненттер олардың жақсы күйде және дұрыс орнатылғанын тексеру үшін тексерілуі керек. Барлық механикалық қосылыстардың тығыздығы тексерілуі керек. Сонымен қатар, жерге тұйықтау жүйесі оның дұрыс орнатылғанына және жұмыс қауіпсіздігі үшін маңызды болып табылатын сенімді жерге тұйықталуына көз жеткізу үшін тексерілуі керек.

2. Оқшаулау кедергісі сынағы

Оқшаулау кедергісі сынағы 33кв 50ква екі орамды майлы трансформатордың оқшаулау жүйесінің жағдайын бағалаудың негізгі әдісі болып табылады. Мегаомметр фазадан фазаға , сондай-ақ жерге әрбір фаза арасындағы оқшаулау кедергісін өлшеу үшін пайдаланылады. Алынған мәндер оқшаулау көрсеткіштерінің талап етілетін стандарттарға сәйкес келетінін растау үшін өндіруші көрсеткен анықтамалық деректермен салыстырылады.

3. Диэлектрлік диссипация факторының сынағы

Таң δ сынағы деп те аталатын диэлектрлік шығын сынағы 33кв 50ква екі орамды майға батырылған трансформатор ішіндегі ылғалдың түсуін, оқшаулаудың ескіруін немесе мүмкін ішінара разрядты бағалау үшін қолданылады. Диэлектрлік диссипация коэффициентін өлшеу арқылы оқшаулағыш материалдардың күйін жан-жақты бағалауға болады. Бұл сынақ, әдетте, оқшаулау денсаулығының толық бағасын алу үшін оқшаулауға төзімділік сынағымен бірге орындалады.

4. Айналымдар арақатынасы және векторлық топты тексеру

Трансформатордың айналу коэффициенті 33кв 50ква екі орамдағы майлы трансформатордың бастапқы кернеуі мен қайталама кернеу орамдары арасындағы дұрыс қатынасты растауды қамтитын жобалық сипаттамаларға сәйкестігін қамтамасыз ету үшін тексерілуі керек. Бұл ретте қуат жүйесінің талаптарына сәйкес фазалардың дұрыс орын ауыстыруын және үш фазалы орамдардың дұрыс қосылуын қамтамасыз ету үшін векторлық топ тексерілуі керек.

5. Жүктеме сынағы жоқ

Жүктемесіз сынақ 33кв 50ква екі орамды майға батырылған трансформатордың негізгі жағында қуатталған, ал екінші жағы ашық контурмен өткізіледі. Мақсаты жүктемелік токты            жүктеме                                                                                                                                                                                                                                                     | Бұл сынақ ядроның сапасына, магнит ағынының таралуына және орам симметриясына қатысты маңызды ақпаратты береді. Ол сондай-ақ магниттік тізбектегі ықтимал ауытқуларды анықтауға көмектеседі.

6. Қысқа тұйықталу сынағы

Қысқа тұйықталу сынағы кезінде екінші кернеу орамасы қысқа тұйықталған кезде бастапқы кернеу орамасына төмендетілген кернеу қолданылады, бұл қысқа тұйықталу кедергісін және жүктеме жоғалуларын өлшеуге мүмкіндік береді. Сынақ жүктеме жағдайында 33кв 50ква екі орамды майлы трансформатордың өнімділігі туралы құнды деректер береді, оған термиялық мінез-құлық, қысқа тұйықталуға төзімділік және орамалардың механикалық беріктігі кіреді.

7. Мұнай сапасын талдау және мұнай деңгейін тексеру

33кв 50ква екі орама майлы трансформаторлар үшін оқшаулағыш майдың күйі жұмыс өнімділігі мен қызмет ету мерзіміне тікелей әсер етеді. Іске қосу алдында ылғалдылық, қышқылдық және қоспа деңгейлері сияқты параметрлерді тексеру үшін зертханалық талдау үшін мұнай үлгілері алынады. Барлық нәтижелер қолданыстағы стандарттарға сәйкес болуы керек. Бұдан басқа, резервуар ішіндегі май деңгейі оның жұмыс кезінде тиімді салқындату мен оқшаулауға кепілдік беретін қажетті диапазонда болуын қамтамасыз ету үшін тексерілуі керек.

Қорытындылай келе, 33кв 50ква екі орамды майлы трансформатор іске қосылғанға дейін бірқатар қатаң тексерулер мен сынақтар аяқталуы керек. Бұл процедуралар тұрақты өнімділікті, пайдалану қауіпсіздігін және ұзақ мерзімді сенімділікті қамтамасыз етеді. Іске қосу алдында дұрыс сынақтан өткізу ықтимал ақаулар қаупін азайтып қана қоймайды, сонымен қатар 33кв 50ква екі орамды майлы трансформатордың қауіпсіз және тиімді ұзақ мерзімді жұмысы үшін берік негіз береді.

Техникалық сипаттамасы:
