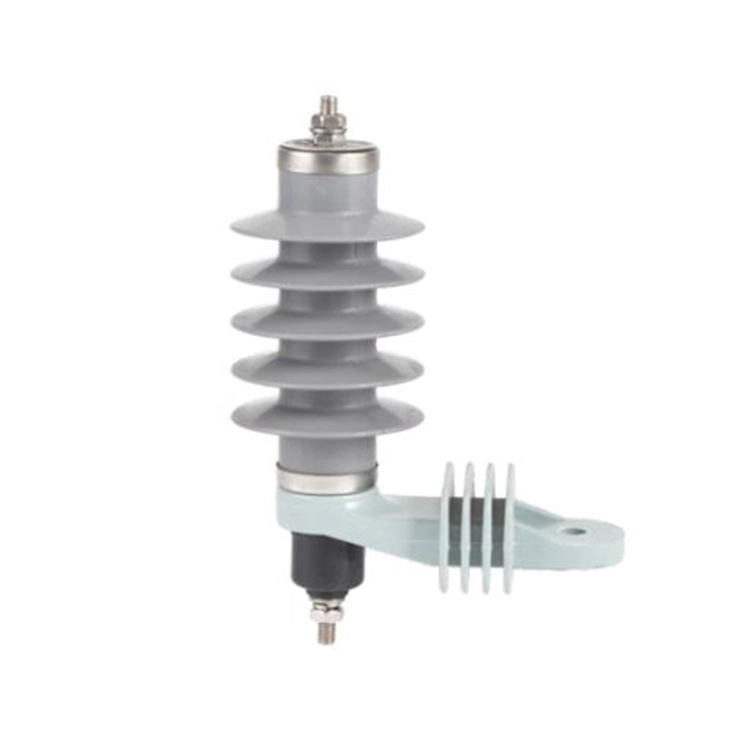

ZnO варисторлық блоктар орташа кернеудің негізгі компоненті болып табыладыток сөндіргіштертрансформаторға арналған. Бұл орташа кернеудегі асқын разрядтағыштардың өте күшті сызықты емес вольт-ампер сипаттамаларына ие болуына мүмкіндік береді, бұл қарсылықтың өте жоғары екенін және қуат жиілігінің кернеуінде ток өткізбейтіндігін білдіреді, бірақ ол асқын кернеу жағдайында күрт төмендейді, токтың ағып кетуіне және энергияны разрядтауға мүмкіндік береді.

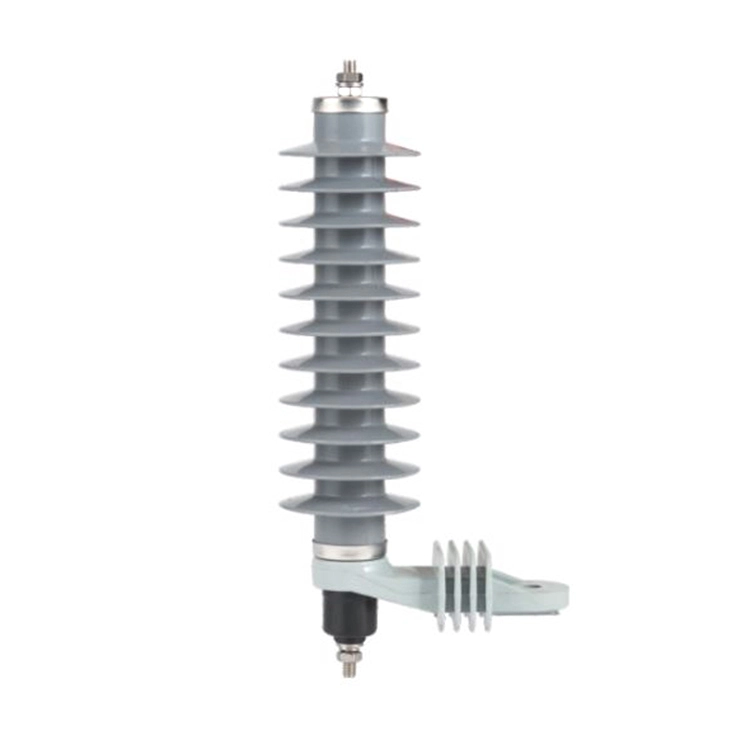

Оқшаулау корпусында сырғымалы қашықтықты барынша арттыру үшін қолшатыр юбка құрылымы бар. Көп жағдайда оқшаулағыш корпус фарфор немесе силикон резеңкесін қабылдайды. Фарфор корпусы 110 кВ электр желісінде кеңінен қолданылатын механикалық беріктігі жағынан күштірек, ал полимер корпусы 10-нан 66 кВ-ға дейінгі электр желісінде кеңінен қолданылатын фарфор төлкесінің салмағының 1/5-1/3 бөлігін құрайды.
|
Режим |
Біз |
Ур |
Uc |
U1mA |
Vs |
В.Л |
Vsw |
LD (2мс) |
HC (4/10μс) |
|
|
кВ(r.m.s) |
≮кВ |
≯кВ |
A |
кА |
||||
|
YH5WZ-5/15 |
3 |
5 |
4.0 |
8.0 |
17.3 |
15 |
12.8 |
100 |
65 |
|
YH5WZ-10/30 |
6 |
10 |
8.0 |
15.0 |
34.5 |
30 |
25.6 |
100 |
65 |
|
YH5WZ-17/50 |
10 |
17 |
13.6 |
25.0 |
57.5 |
50 |
38.5 |
100 |
65 |
|
YH5WZ-51/134 |
35 |
51 |
40.8 |
73.0 |
154 |
134 |
114 |
250 |
100 |
|
YH5WZ-54/134 |
35 |
54 |
43.2 |
77.0 |
154 |
134 |
114 |
250 |
100 |
| Біз | Жүйенің номиналды кернеуі |
| Ур | Бекіткіштің номиналды кернеуі |
| Uc | Үздіксіз жұмыс кернеуі |
| U1mA | Тұрақты ток эталондық кернеу 1 мА |
| Vs | Тұрақты ток импульсінің қалдық кернеуі; |
| В.Л | Найзағай импульсінің қалдық кернеуі |
| Vsw | Ауыстыру импульсінің қалдық кернеуі |
| LD | Ұзақ мерзімді ток импульсіне төзімділік |
| HC | Жоғары ток импульсіне төтеп беру |
С: Трансформаторға арналған орташа вольтты мырыш оксидінің разрядтағышы қалай жұмыс істейді?
A: Қалыпты қуат жиілігі кернеуінде ZnO разрядтағыш өте жоғары қарсылық көрсетеді және ток өткізбейді.
Артық кернеу пайда болған кезде қарсылық күрт төмендейді, бұл разрядтағышқа асқын кернеу энергиясын өткізуге және қауіпсіз таратуға мүмкіндік береді.
С: Трансформаторға арналған орташа вольтты мырыш оксидінің разрядтағышын теңшеуге бола ма?
Ж: Иә, оларды келесіге сәйкес реттеуге болады:
1. Трансформатор кернеуінің класы;
2. Жүйені конфигурациялау және орнату түрі;
3. Токтың асқын кернеуі;
4. Қоршаған орта жағдайлары (ластану, температура, ылғалдылық).
