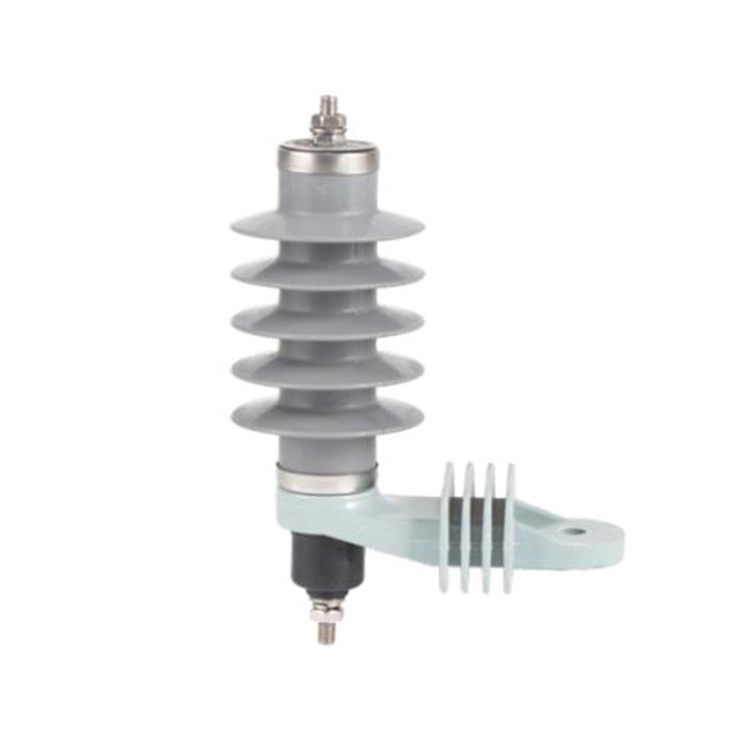

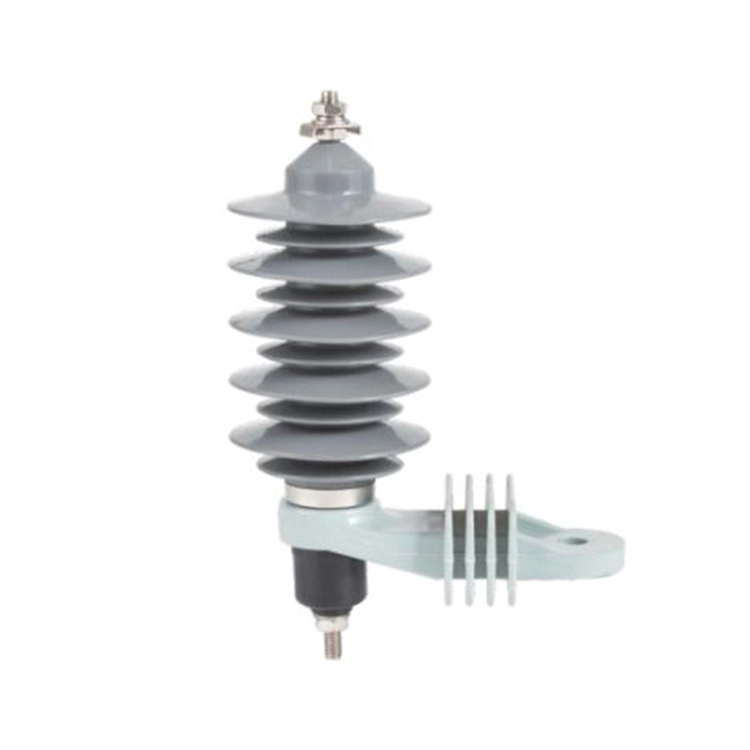

11 кв мырыш оксиді жарықтандырғышы қосалқы станциялар мен тарату электр желілерінде қолданылатын маңызды қорғаныс құрылғысы болып табылады. Ол тарату трансформаторларын, электр панельдерін және кабельдерді найзағайдан және коммутациялық асқын кернеулерден қорғауға арналған.
Жетілдірілген ZnO варисторлық технологиясын қолдана отырып, қосалқы станциядағы 11 кв мырыш оксиді жарықтандырғышы тамаша сызықтық емес сипаттамаларға, жылдам әрекет етуге және төмен қалдық кернеуге ие. Ол ток жиілігін генерациялаусыз асқын кернеуден сенімді қорғанысты қамтамасыз етеді.
Фарфор немесе силикон резеңке корпусымен бірге қол жетімді11кВ мырыш оксиді жарықтандырғышқосалқы станцияда жоғары гидрофобтылықты, ластануға төзімділікті және ұзақ қызмет ету мерзімін ұсынады. Ол қосалқы станцияларда, өнеркәсіптік кәсіпорындарда және жаңартылатын энергия жүйелерінде ішкі және сыртқы орнатуға жарамды.

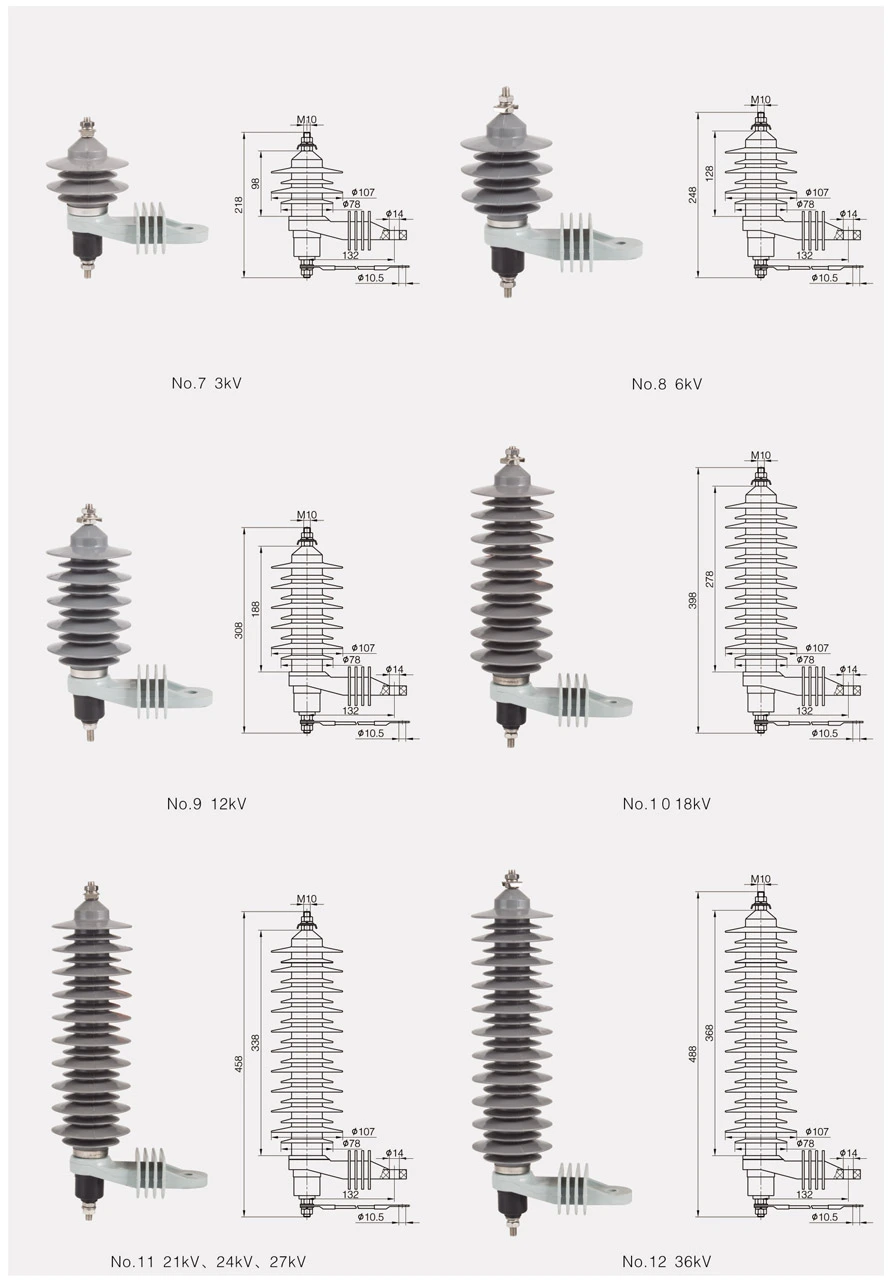

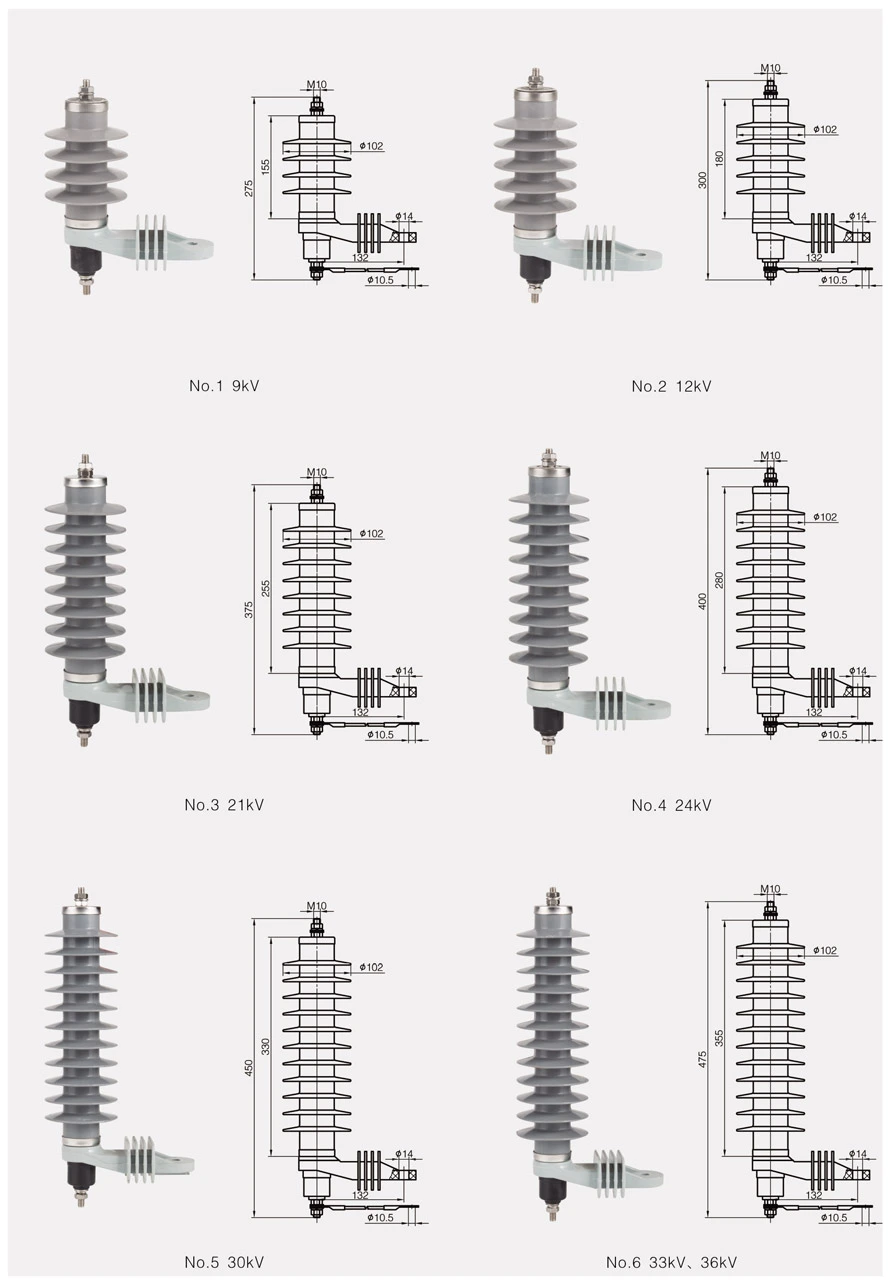

3-тен 10 кВ-қа дейінгі кернеуді сөндіргіш:
|
Режим |
Біз |
Ур |
Uc |
U1mA |
Vs |
В.Л |
Vsw |
LD (2мс) |
HC (4/10μс) |
|
|
кВ(r.m.s) |
≮кВ |
≯кВ |
A |
кА |
||||
|
YH5WS-5/15 |
3 |
5 |
4.0 |
7.5 |
15.5 |
13.5 |
12.8 |
150 |
65 |
|
YH5WS-10/30 |
6 |
10 |
8.0 |
14.4 |
31.0 |
30 |
27 |
150 |
65 |
|
YH5WS-17/50 |
10 |
17 |
13.6 |
24 |
51.5 |
50 |
45 |
150 |
65 |
| Біз | Жүйенің номиналды кернеуі |
| Ур | Бекіткіштің номиналды кернеуі |
| Uc | Үздіксіз жұмыс кернеуі |
| U1mA | Тұрақты ток эталондық кернеу 1 мА |
| Vs | Тұрақты ток импульсінің қалдық кернеуі; |
| В.Л | Найзағай импульсінің қалдық кернеуі |
| Vsw | Ауыстыру импульсінің қалдық кернеуі |
| LD | Ұзақ мерзімді ток импульсіне төзімділік |
| HC | Жоғары ток импульсіне төтеп беру |
С: Неліктен қосалқы станцияда 11кВ мырыш оксиді жарықтандырғышы қажет?
A: Қосалқы станциялар электр тарату желісіндегі маңызды нүктелер болып табылады және тарату трансформаторлары, орташа кернеу мен төмен вольтты ажыратқыштар және шиналар сияқты жабдықтар өтпелі асқын кернеулерден зақымдануға бейім. 11кВ мырыш оксидінің жарық сөндіргіші бұл кернеулерді жерге қауіпсіз бағыттап, оқшаулаудың бұзылуын, жабдықтың істен шығуын және 11кВ қосалқы станцияларға ықтимал өрт қаупін болдырмайды.
С: Қосалқы станциядағы 11кВ мырыш оксиді жарықтандыру разрядшысы қалай жұмыс істейді?
A: Артық кернеу пайда болған кезде мырыш оксиді варисторының кедергісі төмендейді, бұл 11 кв мырыш оксиді жарықтандыру разрядтағышына асқын токты жерге өткізуге мүмкіндік береді. Ток күші жойылып, кернеу қалыпты деңгейге оралғаннан кейін, 11 кв мырыш оксиді жарықтандырғышының кедергісі артып, кез келген келесі ток ағынын тиімді блоктайды және қосылған жабдықты қорғайды.
С: 11кВ мырыш оксидінің найзағай сөндіргішін қосалқы станцияға қалай орнату керек?
A: Қосалқы станцияға 11кВ мырыш тотығы жарықтандырғышын орнату өндірушінің нұсқаулары мен салалық стандарттарға сәйкес болуы керек. Негізгі ойларға төмендегілер жатады:
Дұрыс жерге тұйықтау: кернеудің тиімді таралуын жеңілдету үшін жерге төмен қарсылық жолын қамтамасыз етіңіз.
Дұрыс бағдар: дұрыс жұмыс істеуін қамтамасыз ету үшін 11 кв мырыш оксиді жарықтандырғышты дұрыс полярлыққа орнатыңыз.
Тазалық: жарқылдың алдын алу және қауіпсіздікті қамтамасыз ету үшін сәйкес қашықтықты сақтаңыз.
Қол жетімділік: оңай тексеруге және техникалық қызмет көрсетуге арналған орын.
