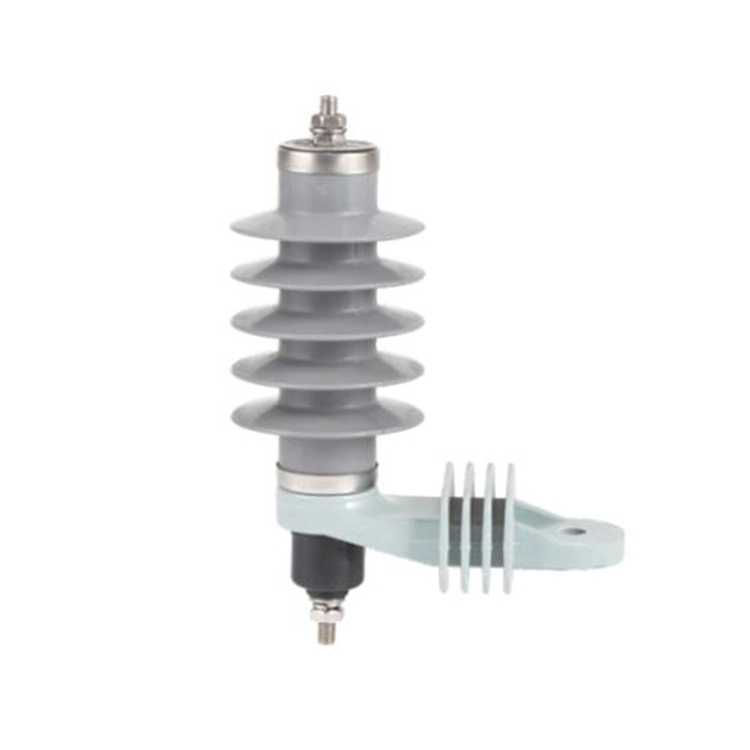

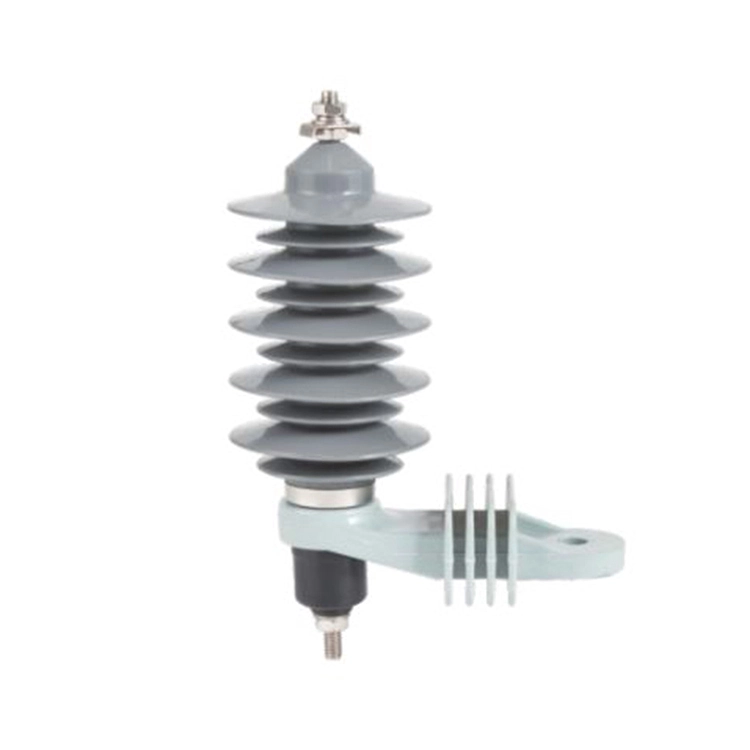

11кВ айнымалы ток қосалқы станциясының найзағайдың асқын кернеуін тоқтататын 1 фазасы 11кВ айнымалы ток электр желісінде қолданылатын асқын кернеуден қорғау құрылғысы болып табылады. Ол тарату трансформаторлары мен электр панельдерінің қуат тұрақтылығын арттыра алады. 11кВ айнымалы ток қосалқы станциясының үш бөлігікернеуді тоқтатқышәрбір үш фазадағы бір қорғаныс мақсатты құрылғысына арналған. 11кВ айнымалы ток қосалқы станциясының бір фазалы найзағайдың кернеуінен қорғағышының артықшылықтары келесідей:
1. Ол қосалқы станциялардағы трансформаторларды, тарату құрылғыларын және кабельдерді найзағай соғуынан болатын зақымданудан тиімді қорғай алады.
2. Тамаша сызықтық емес сипаттамаларды, жылдам жауап беру уақытын және төмен қалдық кернеуді қамтамасыз ету үшін ZnO варисторлық технологиясын қабылдау.
3. Қауіпсіздік факторы жоғары бірнеше найзағай соққылары мен соққыларға төтеп беруге қабілетті.
4. Ұзақ қызмет ету мерзімі және пайдалану шығындарының төмендеуі.
5. Фарфор қабығын немесе силиконды резеңке қабықты, жақсы гидрофобтылықты, ластануға төзімділікті және ультракүлгін тұрақтылығын қабылдаңыз.
6. Кең қолдану, тарату станцияларына, зауыттарға және т.б.
3-тен 35 кВ-қа дейінгі қосалқы станциялар типіндегі ток разрядтағыштар үшін:
|
Режим |
Біз |
Ур |
Uc |
U1mA |
Vs |
В.Л |
Vsw |
LD (2мс) |
HC (4/10μс) |
|
|
кВ(r.m.s) |
≮кВ |
≯кВ |
A |
кА |
||||
|
YH5WZ-5/15 |
3 |
5 |
4.0 |
7.5 |
15.5 |
13.5 |
12.8 |
150 |
65 |
|
YH5WZ-10/30 |
6 |
10 |
8.0 |
14.4 |
31.0 |
30 |
27 |
150 |
65 |
|
YH5WZ-17/50 |
10 |
17 |
13.6 |
24 |
51.5 |
50 |
45 |
150 |
65 |
|
YH5WZ-26/66 |
20 |
26 |
20.8 |
37 |
76 |
66 |
56 |
150 |
100 |
|
YH5WZ-51/134 |
35 |
51 |
40.8 |
73 |
154 |
134 |
114 |
250 |
100 |
|
YH5WZ-54/134 |
35 |
54 |
43.2 |
77 |
154 |
134 |
114 |
250 |
100 |
| Біз | Жүйенің номиналды кернеуі |
| Ур | Бекіткіштің номиналды кернеуі |
| Uc | Үздіксіз жұмыс кернеуі |
| U1mA | Тұрақты ток эталондық кернеу 1 мА |
| Vs | Тұрақты ток импульсінің қалдық кернеуі; |
| В.Л | Найзағай импульсінің қалдық кернеуі |
| Vsw | Ауыстыру импульсінің қалдық кернеуі |
| LD | Ұзақ мерзімді ток импульсіне төзімділік |
| HC | Жоғары ток импульсіне төтеп беру |
С: 11кВ айнымалы ток қосалқы станциясының 1 фазалық найзағай кернеуін тоқтатқышының күтілетін қызмет ету мерзімі қандай?
A: 11кВ айнымалы ток қосалқы станциясының бір фазалы ток сөндіргіштерінің қызмет ету ұзақтығы қоршаған орта жағдайлары мен техникалық қызмет көрсету тәжірибесіне байланысты 10-20 жыл аралығында.
С: 11кВ айнымалы ток қосалқы станциясының бір фазалы ток сөндіргіштерін қаншалықты жиі тексеру керек?
Ж: Оларды жылына бір рет немесе жағалаудағы аумақтар немесе қатты ластанған аймақтар сияқты қауіпті ортада жиірек тексеру ұсынылады.
С: 11кВ айнымалы ток қосалқы станциясының 1 фазалық найзағай кернеуін сөндіргішіне қандай техникалық қызмет көрсету процедуралары қажет?
A: Зақымдануды немесе ластануды тексеру үшін 6-12 ай сайын визуалды тексеру. Жер кедергісін тексеру және асқын кернеуді есептегіш журналды бақылау. 3. Жыл сайынғы электрлік сынақтар және найзағай соғуынан кейінгі бағалау.
