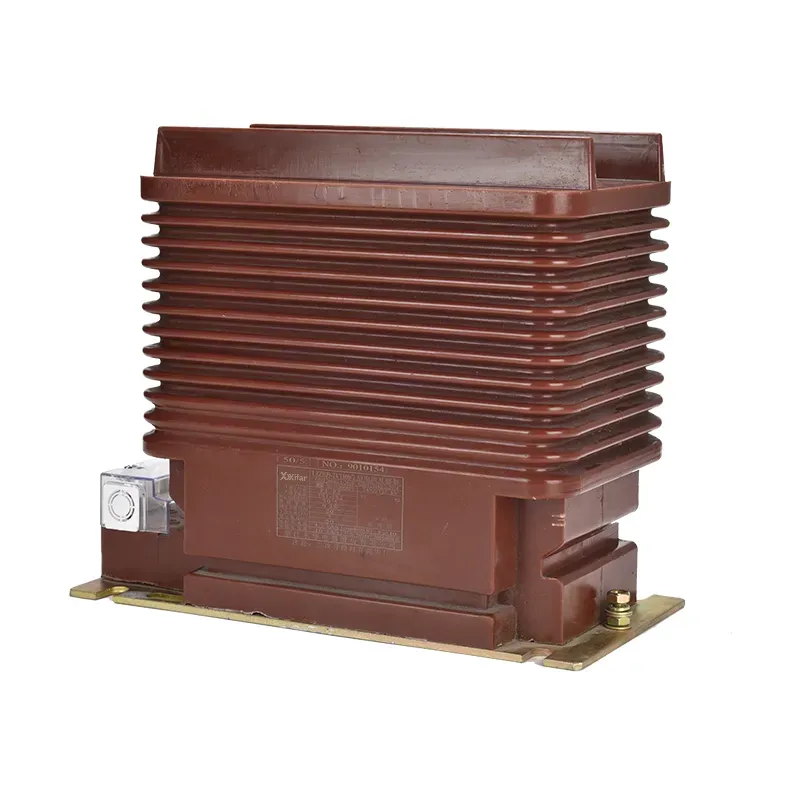

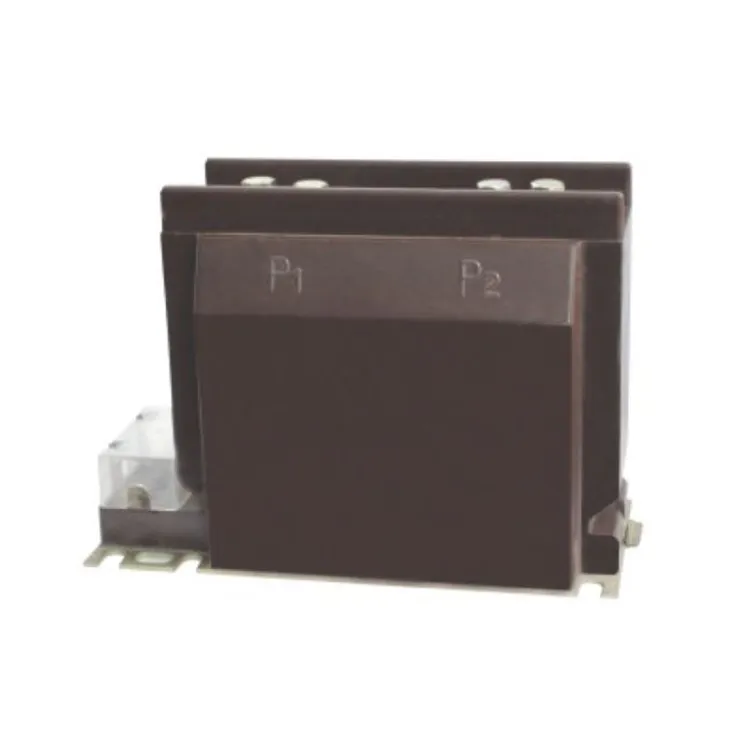

Ток трансформаторы Ct 200 300 500 800 5a

200 А, 300 А, 500 А және 800 А және стандартты қайталама шығысы бар ток трансформаторы кт 10-35 кВ кернеу деңгейіндегі қуат жүйелерінде сенімді токты өлшеу және қорғау қолданбаларына арналған.

Әрбір ток трансформаторы ct 200 300 500 800 5a дәлдікпен оралған мыс өткізгішті және бүкіл жұмыс ауқымында дәл арақатынаста тамаша өнімділікті сақтау үшін қатты сапалы магниттік ядроны пайдаланады. Ток трансформаторы ct 200 300 500 800 5a әртүрлі жүктеме жағдайларында тұрақты қайталама өнімді беру, оларды өлшеу және қорғау схемалары үшін жарамды ету үшін жасалған.

Корпус ылғалға және қоршаған ортаның күйзелістеріне тамаша төзімділік беретін берік, отқа төзімді оқшаулағыш материалдан жасалған. Ықшам дизайн тарату құрылғыларының панельдеріне, басқару шкафтарына және қуат тарату тақталарына оңай орнатуға мүмкіндік береді.

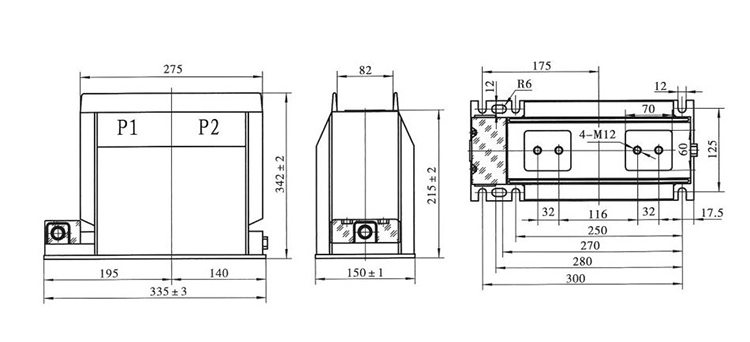

Техникалық сипаттамасы:

Өнім туралы жиі қойылатын сұрақтар:

С: CT 200/5А сияқты CT қатынасы ct 200 300 500 800 5a ток трансформаторындағы нені білдіреді?

A: ct 200 300 500 800 5а ток трансформаторында КТ қатынасы 200/5А бастапқы өткізгіш арқылы 200 ампер ағып жатқанда, қайталама орам 5 ампер береді. Дәл осындай принцип басқа арақатынастарға да қолданылады: 300/5A, 500/5A, 800/5A және т.

С: Дұрыс КТ қатынасын қалай таңдауға болады?

A: CT қатынасы жүйенің максималды жүктеме тоғына сәйкес таңдалуы керек. Мысалы, сіздің фидеріңіз әдетте 220 А-ға дейінгі шыңдарымен 180 А өткізетін болса, 200/5А КТ қолайлы болады. Егер ток 450-ден 500 А-ға дейін жетеді деп күтілсе, онда 500/5А КТ дұрысырақ болады. Мақсат - төмен жүктеме кезінде дәлдікті төмендететін шамадан тыс өлшемдерді де, қанықтыру қаупін тудыратын өлшемдерді де азайту.

С: ct 200 300 500 800 5a ток трансформаторы үшін қандай дәлдік кластары бар?

A: Өлшеу мақсаттары үшін жалпы сыныптарға 0,2, 0,2S, 0,5 және 0,5S кіреді. Қорғау үшін типтік сыныптар 5P10, 10P10 немесе 10P20 болып табылады. Қажетті сынып КТ кірісті өлшеу, жалпы бақылау немесе қорғаныс релесі үшін пайдаланылатынына байланысты.
