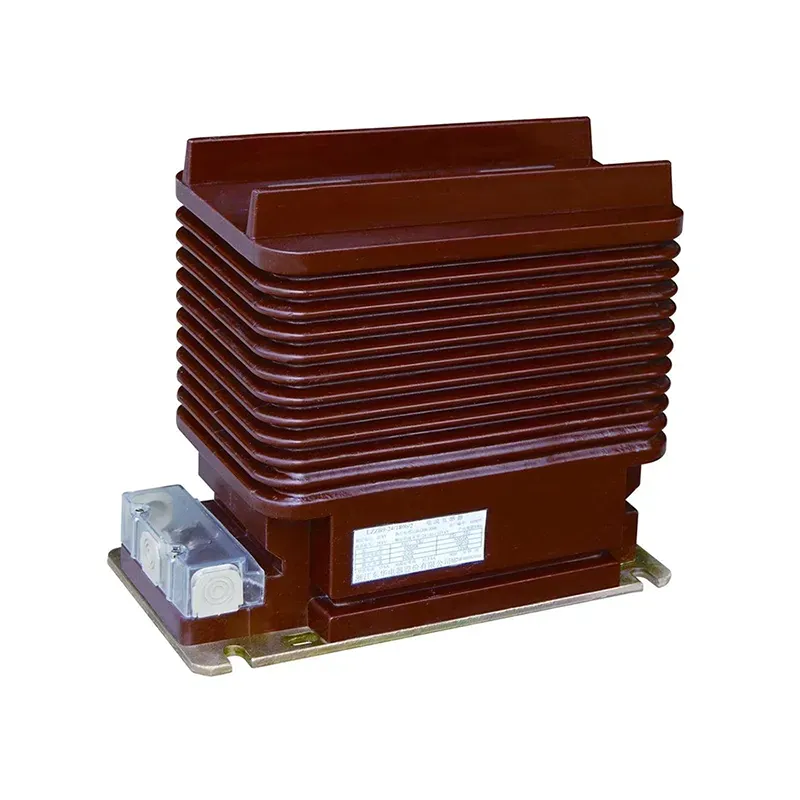

Орамдық түрдегі ток трансформаторы 10кВ 20кВ және 35кВ сияқты орташа кернеулі электр жүйелерінде сенімді токты өлшеуге және қорғауға арналған. 100/5A, 150/5A және 400/5A ток арақатынастарында және 5P10 және 5P20 қорғаныс дәлдік кластарымен қол жетімді, бұл 5p10 5p20 ct 100 150 400 5а жара түрі қорғаныстық және қайта төсеу үшін жарамды екінші реттік ток шығысын қамтамасыз етеді.
Қатты магниттік өзектермен және қайталама катушкалар арқылы жасалған, жара түріндегі ток трансформаторы қысқа тұйықталу жағдайында тұрақты өнімділікті қамтамасыз етеді және өтпелі оқиғалар кезінде де дәл ток түрлендіруін қамтамасыз етеді. Көбінесе эпоксидті немесе жоғары сапалы шайырды қамтитын оның берік оқшаулау жүйесі қауіпсіздікті, ұзақ қызмет ету мерзімін және ылғал мен қоршаған ортаның күйзелістеріне төзімділікті қамтамасыз етеді.
Жара түрінің дизайны релелік қорғаныс схемаларына сенімді қолдауды қамтамасыз ету үшін тарату құрылғыларына, басқару панельдеріне және тарату тақталарына икемді орнатуға мүмкіндік береді. Орам түріндегі ток трансформаторы өнеркәсіптік зауыттар, коммерциялық нысандар және коммуналдық тарату желілері үшін өте қолайлы, мұнда дәл және сенімді токты өлшеу операциялық бақылау мен қорғаныстық бақылау үшін маңызды.

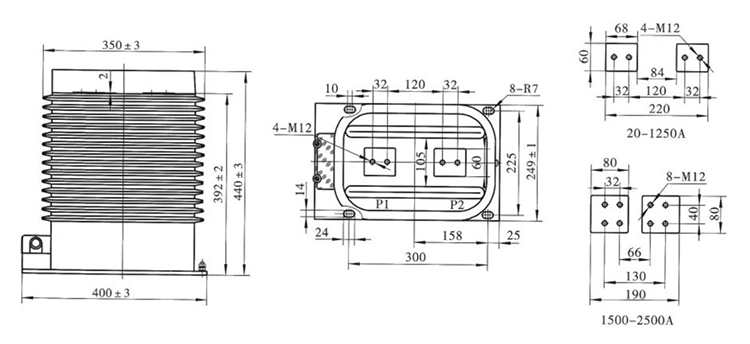

| Түр | Негізгі номиналды ток (A) | Дәлдік класы | Дәлдік класы және номиналды шығыс cosΦ=0,8 | Қысқа уақыт термиялық ток (kA/S) | Номиналды динамикалық ток (кА) | ||
| 0,2 (сек) | 0,5 (сек) | 10P10 | |||||
| LZZBJ9-35 | 20-100 | 0,2/0,2 0,2/0,5 0,2/5P20 0,5/5P20 0,2/0,5/5P 0,2/5P/5P | 10 | 10 | 15 | 150I1n | 375I1n |
| 150-200 | 31.5 | 80 | |||||
| 300-500 | 31,5/2 | 80 | |||||
| 600-1250 | 15 | 30 | 20 | 31,5/4 | 80 | ||
| 1500-2000 | 20 | 40 | 30 | 40/4 | 125 | ||
| 2500 | 20 | 40 | 20 | 40/4 | 125 | ||
| Түр | Негізгі номиналды ток (A) | Дәлдік класы | Сыйымдылығы (VA) | Қысқа уақыт термиялық ток (kA/S) | Номиналды динамикалық ток (кА) |
| LZZBJ9-35 | 10 | 0,2/10P10 0,5/10P10 0,2/5P20 0,5/5P20 0,2/0,5/10P10 0,2/0,5/5P20 0,2/10P10/5P20 0,5/10P10/5P20 | 15/20 20/20 15/20 20/20 15/20/20 15/20/20 15/20/20 20/20/20 | 1,5/1 | 3.75 |
| 20 | 2/1 | 5 | |||
| 30 | 3/1 | 7.5 | |||
| 40 | 4/1 | 10 | |||
| 50 | 5/1 | 12.5 | |||
| 75 | 7,5/1 | 18.75 | |||
| 100 | 10/1 | 25 | |||
| 150 | 15/1 | 37.5 | |||
| 200 | 20/1 | 50 | |||
| 300 | 31,5/1 | 80 | |||
| 400 | 31,5/2 | 80 | |||
| 500 | 31,5/2 | 80 | |||
| 600 | 31,5/2 | 80 | |||
| 800 | 31,5/3 | 80 | |||
| 1000 | 31,5/3 | 80 | |||
| 1200 | 31,5/3 | 80 | |||
| 1500 | 31,5/3 | 80 | |||
| 2000 | 31,5/3 | 80 |
С: 5p10 5p20 ct 100 150 400 5a түріндегі «жарақат түрі 5P10» немесе «5P20» нені білдіреді?
A: «Жараланған тип» термині негізгі өткізгіш шин немесе өзек арқылы өтетін жолақ емес, орам орамы болып табылатын КТ-ға қатысты. 5P10 немесе 5P20 класы қорғаныс дәлдігін көрсетеді: 5P номиналды қайталама токта 5% қатені білдіреді, ал 10 немесе 20 саны көрсетілген қателіктен аспайтын номиналды бастапқы токтың ең көп рұқсат етілген қысқа мерзімді еселігі болып табылады.
С: Жүйе үшін дұрыс КТ рейтингін қалай таңдауға болады?
A: Жүйенің максималды жүктеме тогы және қорғаныс талаптары негізінде КТ таңдаңыз. Мысалы, 100/5А КТ әдеттегі токтары шамамен 100 А болатын тізбектер үшін жарамды, ал 400/5А жоғары ток беретін фидерлерге арналған. Реле ақауларын анықтау сезімталдығына және күтілетін қысқа тұйықталу тоғына сәйкес қорғаныс класын (5P10 немесе 5P20) таңдаңыз.
С: 5p10 5p20 ct 100 150 400 5a түрін қоршаған ортаның қандай жағдайлары өңдей алады?
A: Бұл орамдық түрдегі ток трансформаторлары әдетте –10 °C пен +40 °C аралығындағы, максималды биіктігі 1000 м болатын қоршаған орта температурасына есептелген. Корпус материалдары мен оқшаулау жүйелері өнеркәсіптік және коммуналдық жағдайларда сенімді қорғаныс өнімділігін қамтамасыз ету үшін ылғалға, шаңға және ластануға төзімді жұмыс істеуге арналған.
