1. 10кв 500ква төмендетілген майлы трансформаторлар тасымалдау және орнату кезінде орын алуы мүмкін кез келген дірілді немесе қозғалысты болдырмас үшін тиісті түрде бекітілуі және қолдауы керек.
2. 10кВ 500ква төмендететін майлы трансформатор тұрақты жұмыс істеуін қамтамасыз ету үшін берік іргетасқа тігінен орнатылып, мұқият тегістеледі.
3. 10кВ 500ква төмендететін майлы трансформаторлардың тірек конструкциялары тік және көлденең бағытта орнатылып, жерден дұрыс оқшауланған болуы керек. Орнату биіктігі көлденеңінен 2,5 м және тігінен 4 м-ден аспауы керек. 10кВ 500ква төмендететін майлы трансформаторлардың барлық құрамдас бөліктері мен қосылымдары берік және сенімді бекітілуі керек.
4. 10кВ 500ква төмендететін майлы трансформаторлардың төлкелері мен сымдарын мүмкіндігінше жақын орналастыру керек. Жағдайлар рұқсат етсе, сымдарды 10кв 500ква төмендететін майға батырылған трансформатор корпусына оқшаулағыш гильзалар немесе арнайы өткізгіш тесіктер арқылы қосуға болады.
5. 10кВ 500ква төмендететін майлы трансформатордың барлық тірек жақтаулары берікті және сенімді болуы керек. Барлық қосылатын бөлшектер мен бекіткіштер номиналды жұмыс жағдайында жүктеме сынақтарына төтеп беруге қабілетті болуы керек.
6. 10 кв 500 ква төмендететін майлы трансформатордың салқындату жүйесі мен барлық керек-жарақтары толық, бұзылмаған және дұрыс орнатылған болуы керек.
7. 10кв 500ква төмендететін майлы трансформаторды орнату орны таза және құрғақ, кез келген жанғыш, жарылғыш немесе коррозиялық заттардан таза болуы керек. Жақын жерде темекі шегуге және ашық отқа қатаң тыйым салынады.
8. Орнатқаннан кейін резервуарға мұнайдың ағуының, ауаның немесе ылғалдың түсуіне жол бермеу үшін тиісті герметизациялау шаралары жүргізіледі, бұл басқа жағдайда пайдалану ақауларына немесе апаттарға әкелуі мүмкін.
|
Өнім атауы |

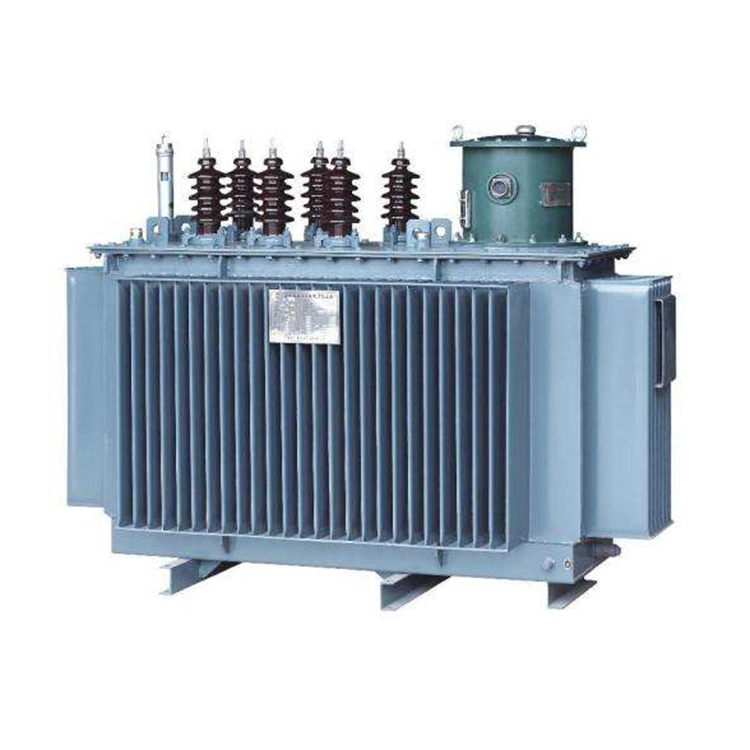

10кВ 500ква төмендетілген майлы трансформатор |
|
|
Кернеу коэффициенті |
10/0,4 кВ |
|
|
Векторлық топ |
Dyn11 немесе Yyn0 |
|
|
Салқындату жүйесі |
ОНАН |
|
|
Changer түймесін түртіңіз |
Түр |
Қуатсыз кранды ауыстырғыш немесе жүктемедегі шүмекті ауыстырғыш |
|
Ауқым |
Әр деңгейге 2,5%, барлығы бес қадам |
|
|
Кедергі |
4,5%±10% |
|
|
Температураның көтерілуі |
Майдың үстіңгі жағы: ≤55 K; Орамның орташа мәні: ≤65 К |
|
|
Қоршаған орта температурасы |
-25°C және +40°C |
|
|
Биіктік |
≤ 1000 м (жоғары биіктікте жұмыс істеу үшін детинг қажет) |
|
|
Салыстырмалы ылғалдылық |
≤ 95% |
|
10кВ 500ква төмендетілген майлы трансформаторлар оқшаулағыш орта ретінде майды пайдаланатындықтан, барлық электрлік операциялар кезінде тиісті қауіпсіздік шараларын қатаң сақтау керек. Оқшаулаудың бұзылу қаупін азайту және қауіпсіз пайдалануды қамтамасыз ету үшін келесі шараларды жүзеге асыру қажет:
1. 500ква ONAN трансформаторын жүйелі түрде тексеруді күшейту керек. Кез келген ықтимал қауіпсіздік қауіптері дер кезінде анықталып, жойылуы керек.
2. Жұмыс кезінде қысқа тұйықталу ақауларының алдын алу қажет, себебі қысқа тұйықталу тогы резервуардың жарылуына немесе өрт қаупіне алып келетін ауыр ішкі қысымды тудыруы мүмкін.
3. Ішкі ақаулардан туындаған жарылыс қаупін азайту үшін 10кв 500ква төмендететін майлы трансформаторлардың резервуары қажет болған кезде шамадан тыс ішкі қысымды босату үшін тиісті қысымды түсіру құрылғыларымен жабдықталуы керек.
4. Вэнчжоу СиФа электр торабының әрбір 10кв 500ква төмендететін майлы трансформаторы 2 сағат ішінде 120% жүктелуі мүмкін. However, long term overloading operation of the 10kv 500kva step down oil immersed transformer shall be avoided, as it may result in excessive temperature rise, accelerated insulation aging, and reduced service life.
