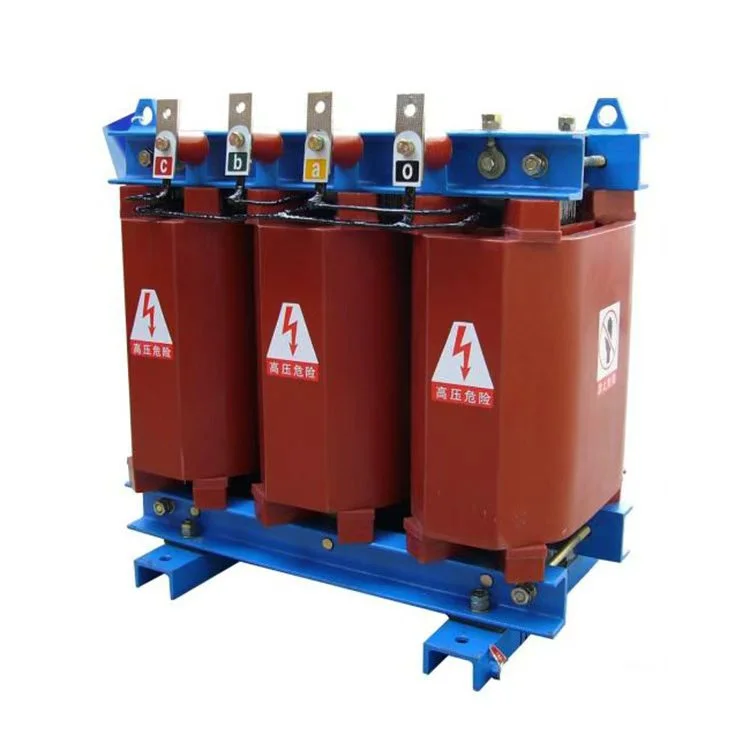

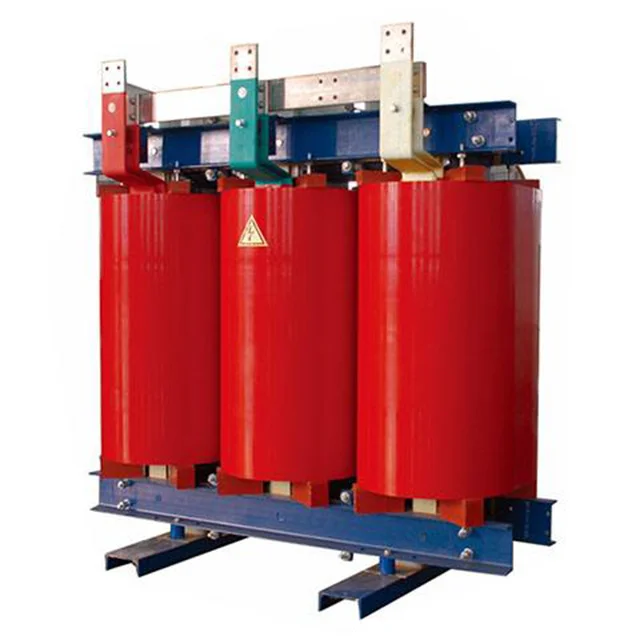

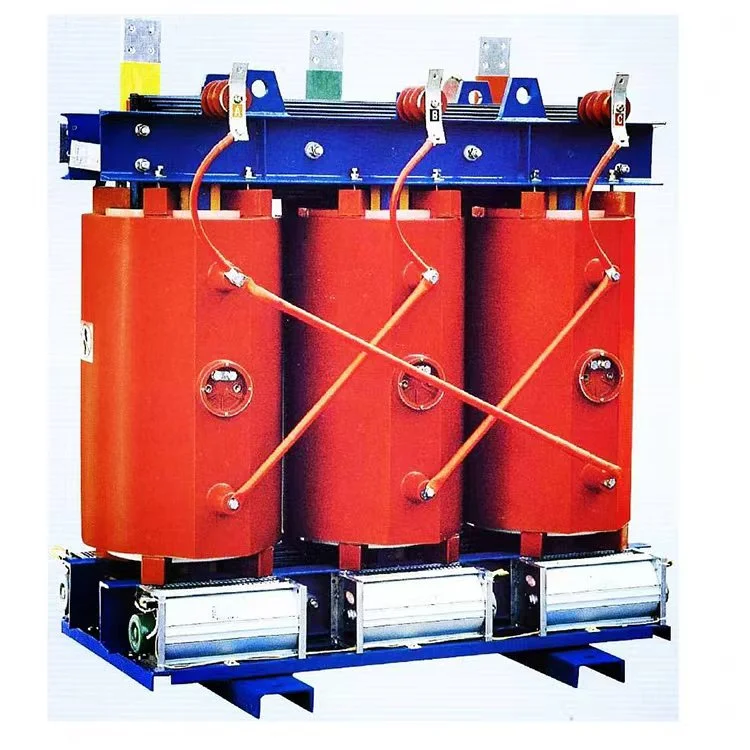

Мыс 160 кВА 6,6 кВ 440 В құрғақ түрдегі төмендеткіш трансформатордың сымдық әдісі
Трансформатордың кіріс және шығыс клеммаларын қысқа тұйықтап, содан кейін қысқа тұйықталған терминалдар мен жерге қосу сымы арасындағы оқшаулау кедергісін тексеру үшін мегаомметрді пайдаланыңыз. 1000 В мегаомметрді пайдаланған кезде қарсылық мәні 2 МΩ артық болуы керек.
Кіріс және шығыс қуат кабельдерінің қимасы ағымдағы рейтинг талаптарына сай болуы керек. Ток тығыздығын мм² үшін 2–2,5 А ге конфигурациялау ұсынылады.
Үш фазалы кіріс және шығыс қуат сымдарын трансформатордың терминал блогындағы шина түстеріне сәйкес қосыңыз: сары - фазаға, жасыл - В фазасына және қызыл - фазаға. Нөлдік сым мыс 160 кВА 6,6 кВ 440 В құрғақ түрдегі төмендететін трансформатордың бейтарап терминалына қосылуы керек. Жерге қосу сымын трансформатор корпусына қосу керек. Оның дұрыстығына көз жеткізу үшін кіріс және шығыс сымдарын тексеріңіз.
Алдымен мыс 160 кВА 6,6 кВ 440 В құрғақ түрдегі төмендеткіш трансформаторды жүктемесіз жағдайларда қозыңыз, кіріс және шығыс кернеулерінің талаптарға сай келетінін бақылаңыз және өлшеңіз. Сонымен қатар, құрылғының ішінде әдеттен тыс шулар, доғаның шығуы, оғаш иістер және т.б. сияқты кез келген қалыптан тыс жағдайлардың бар-жоғын тексеріңіз. Қандай да бір ақау табылса, кіріс қуат көзін дереу ажыратыңыз.
Жүктемесіз сынақ аяқталғаннан кейін және бәрі қалыпты болғаннан кейін жүктемені қосуға болады.
|
Аты |
мыс 160 кВА 6,6 кВ 440 В құрғақ типті төмендеткіш трансформатор |
|
Номиналды сыйымдылық |
160 кв |
|
Бастапқы кернеу |
6,6 кВ |
|
Екіншілік кернеу |
0,4/0,415 кВ |
|
Оқшаулағыш материал |
Құйылған шайыр |
|
Векторлық топ |
Dyn11 Yyn0 |
|
Жүксіз жоғалту (P0) |
Тұтынушының талабы негізінде |
|
Жүктеменің жоғалуы (Pk) @ 120°C |
Тұтынушының талабы негізінде |
|
Кедергі кернеуі (Ұлыбритания) |
6% |
|
Оқшаулау класы |
F немесе H СЫНЫПЫ |
|
Салқындату әдісі |
ONAF ONAF |
|
Жартылай разряд |
10 данадан аз |
С: Бұл трансформатор 60 Гц жұмыс істей ала ма?
A: Иә. Ол 50/60 Гц қос жиілік үшін жобалануы мүмкін. Тапсырыс кезінде бізге хабарлаңыз.
С: 160 кВА үшін мыс немесе алюминий орамасы жақсы ма?
A: Мыс аз шығынды және кішірек өлшемді, бірақ жоғары құнын ұсынады. Алюминий үнемді. Үздіксіз жоғары жүктеме циклдері үшін мысты ұсынамыз.
С: Стандартты дизайн үшін максималды биіктік қандай?
A: теңіз деңгейінен 1000 м биіктікте. Жоғары биіктіктер үшін (мысалы, 2000 м) төмендеу қолданылады. Біздің инженерлерге хабарласыңыз.
С: Жеткізу уақыты қанша?
A: Стандартты емес бірлік: 15–20 жұмыс күні. Арнаулы шүмектермен/қоршаумен: 25–30 күн.
Қорғаныс корпусы IP21
Трансформатор өзегі
Трансформатор орамасы
