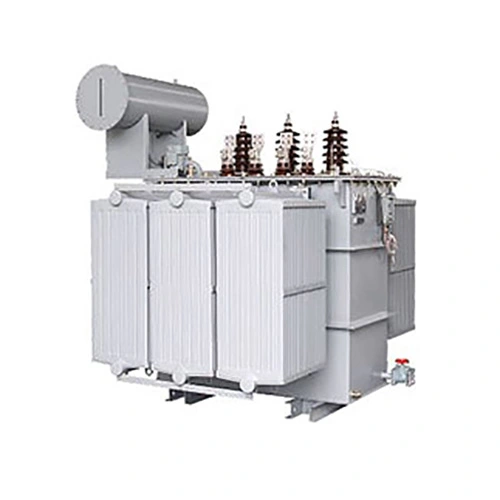

33 кв 35 кв 2000 ква майлы қуат трансформаторы өзегі мен орамдары оқшаулағыш майға толығымен батырылған қуат жабдығы болып табылады. Май электрлік оқшаулауды, жылуды таратуды және құрамдастарды қорғауды қамтитын көптеген мақсаттарға қызмет етеді. Жұмыс принципі электромагниттік индукцияға негізделген. Айнымалы ток бастапқы орамға қолданылғанда, ядроның ішінде айнымалы магнит ағыны пайда болады. Бұл өзгеретін магнит өрісі қайталама орамдағы кернеуді тудырады. Ол электр энергиясын тасымалдауға және түрлендіруге мүмкіндік береді.
Бұл процесте оқшаулағыш май маңызды рөл атқарады. Ол жұмыс кезінде пайда болатын жылуды бір уақытта жоя отырып, қуатталған компоненттерді электрлік оқшаулайды. Осы сипаттамалардың арқасында A 33кв 35кв 2000 ква майлы қуат трансформаторлары электр генерациялау станцияларында, қосалқы станцияларда, өнеркәсіптік тарату желілерінде және сенімді жоғары кернеу мен жоғары қуатты электр қуатын беруді қажет ететін басқа қолданбаларда кеңінен қолданылады.
|
Өнім атауы |
33кв 35кв 2000 ква майлы қуатты трансформатор |
|
|
Номиналды қуат |
2000 кВА |
|
|
HV номиналды кернеу |
33 кВ 35 кВ |
|
|
LV номиналды кернеуі |
400/230 В |
|
|
Векторлық топ |
Dyn11 |
|
|
Changer түймесін түртіңіз |
Түр |
OCTC немесе OLTC |
|
HV кернеу диапазоны |
±2×2,5%; ±3×2,5% |
|
|
Толық жүктеме кезіндегі тиімділік |
≥ 99% |
|
|
Кедергі |
10% төзімділікпен 6,5% |
|
|
Қызмет түрі |
Үздіксіз міндет |
|
|
Монтаждау |
Сыртқы жерге орнатылған |
|

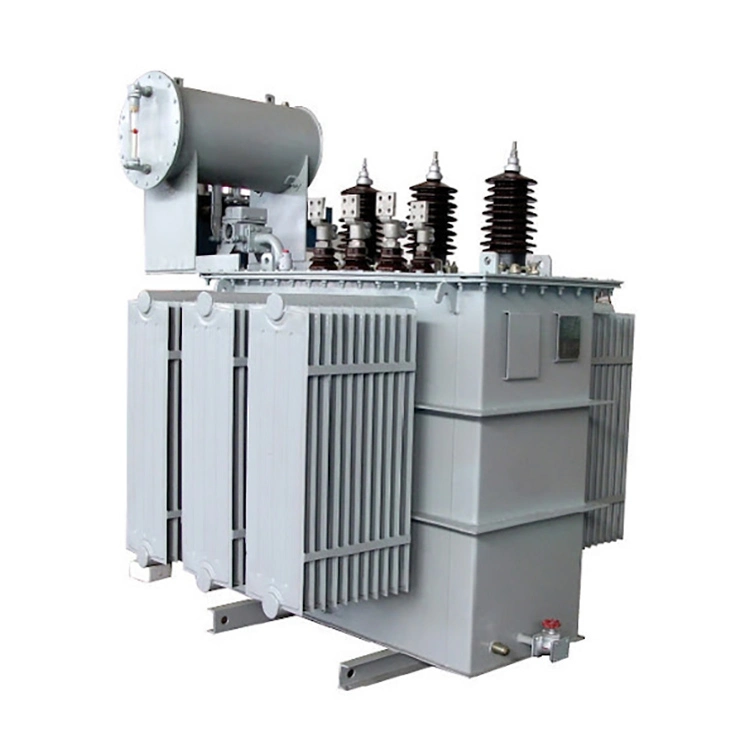

33 кв 35 кв 2000 ква майлы трансформатор бірнеше негізгі құрамдас бөліктерден тұрады, олардың ішінде трансформаторға магниттік өзек, орамдар, май багы, консерватор, төлкелер, шүмекті ауыстырғыш және газ релесі кіреді.
Құрылымдық дизайн негізінде 33 кв 35 кв 2000 ква майлы қуат трансформаторлары әдетте екі санатқа бөлінеді. Біріншісі - орамалары магниттік ядроны қоршап тұратын ядро түріндегі трансформатор. Бұл дизайн қазіргі заманғы қуат жүйелерінде ең жиі қолданылады. Екіншісі - магниттік өзегі орамдарды қоршап тұратын және әдетте арнайы қолданбаларда қолданылатын қабық түріндегі трансформатор.
Әрбір компонент маңызды функция қолданылады. Май цистернасы оқшаулағыш майды сақтайды және тамаша тығыздау өнімділігін қамтамасыз етуі керек. Консерватор температураның өзгеруіне байланысты май көлемінің өзгеруіне бейімделіп қана қоймайды, сонымен қатар тұрақты май деңгейін сақтауға көмектеседі. Втулкалар электр өткізгіштерінің 33кв 35кв 2000 ква майға батырылған қуат трансформаторының корпусы арқылы өтуіне мүмкіндік береді, сонымен бірге қуатталған өткізгіштер мен жерге тұйықталған металл бөліктер арасындағы қауіпсіз оқшаулауды сақтайды.
Трансформатор майының оқшаулау және салқындату функциялары оның физикалық қасиеттері арқылы жүзеге асырылады. Оның жоғары диэлектрлік беріктігі ток өткізетін компоненттер арасында тиімді электрлік оқшаулауды қамтамасыз етеді. Сонымен бірге оның төмен тұтқырлығы майға батырылған трансформатордың бойымен біркелкі айналымға мүмкіндік береді, бұл тиімді жылу беруді қамтамасыз етеді. Жұмыс кезінде май жылуды сіңіру және оны радиаторларға жеткізу үшін орамалардың және өзекшенің айналасында ағады. Сонымен қатар, қажет болған жағдайда жылу табиғи ауа салқындату немесе жақсартылған салқындату жүйелері арқылы қоршаған ортаға шығарылады.
