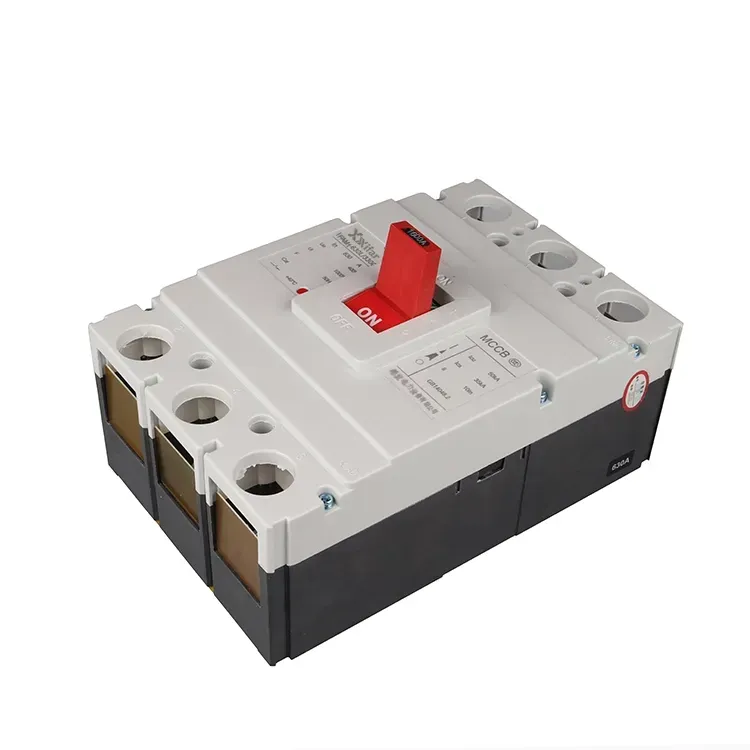

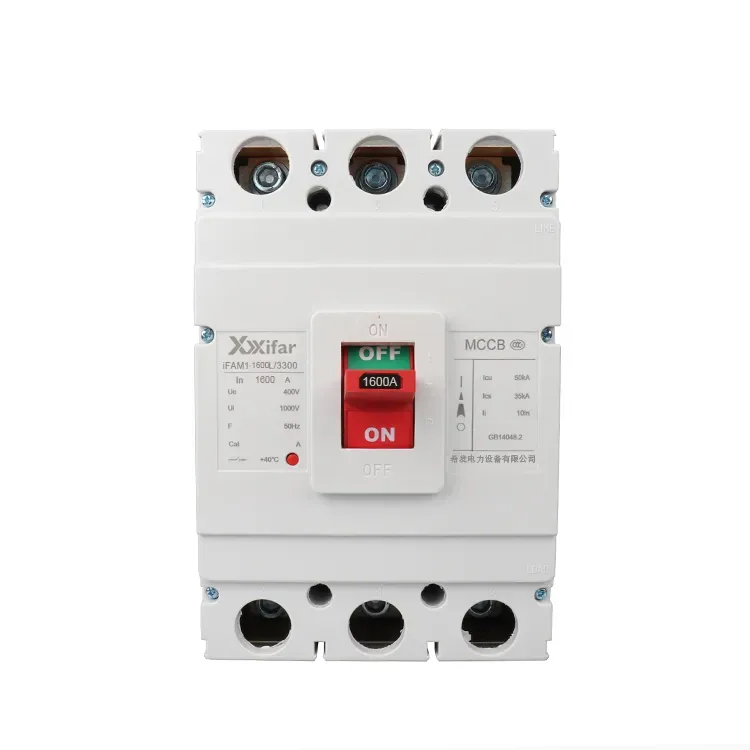

Көмекші контактілері бар 1600 ампер 3 полюсті Mccb

WenZhou XiFa electric Power Equipment Co., Ltd қосалқы контактілері бар 1600 амп 3 полюсті mccb шығаратын және жеткізетін тәжірибелі зауыт болып табылады, оның ішінде қысқа тұйықталуларды өшіру сыйымдылығы 50 кА-ға дейін жетуі мүмкін, мұнда қателеспей немесе үлкен жұмыс күшін қабылдамай, дәл қорғанысты қамтамасыз ете алады. Көмекші контактілер 1600 ампер 3 полюсті mccb құйылған корпус сөндіргішіне дұрыс жұмыс істемеу үшін блоктауды басқару функциясына мүмкіндік береді, сонымен бірге тарату тақталарына күй көрсеткішін ұсынады.

Сұрау жіберу

Өнім Сипаттамасы

Көмекші контактілер параметрі бар 1600 ампер 3 полюсті mccb:

Номиналды кадр тогы	1600
Полюстердің саны	3 полюс; 3P; 3 фаза
Номиналды жұмыс тогы	1000А; 1250А; 1600А
Жиілік	60Гц немесе 50Гц
Қысқа тұйықталуды тоқтатудың ең жоғары сыйымдылығы	50 кА /70 кА
Қызметтің қысқа тұйықталуын ажырату сыйымдылығы	35 кА /50 кА
Номиналды жұмыс кернеуі	400 В; 690 В
Номиналды оқшаулау кернеуі	800 В; 1000 В
Механикалық қызмет ету мерзімі	10000 рет
Электрлік қызмет ету мерзімі	2000 рет
Доғалық қашықтық	≤100 мм

Size

Өнім режимі	Полюс	Өлшем
Өнім режимі	Полюс	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

Қосымша контактілері бар 1600 ампер 3 полюсті mccb кіріспе:

Көмекші контактілері бар 1600 ампер 3 полюсті құйылған сөндіргіш MCCB төмен кернеуді тарату жүйесіндегі токты автоматты түрде үзу үшін жасалған. Шамадан тыс жүктеме немесе қысқа тұйықталу орын алған кезде ол өшіріліп, қуат көзін оқшаулайды.

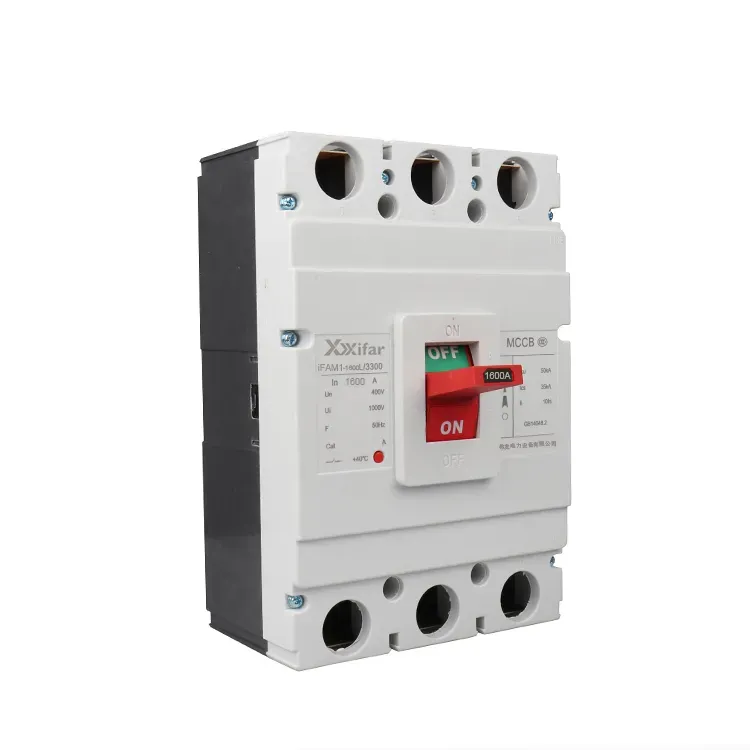

1600 Amp 3 Pole Mccb With Auxiliary Contacts

Көмекші контактілері бар 1600 ампер 3 полюсті мccb ток өткізгіштерді жерге тұйықталған металл бөліктерден бөлу үшін құйылған оқшаулағыш корпусты пайдаланады. Құрылғының ішінде қорғаныс негізінен термиялық және магниттік механизмдер арқылы жүзеге асырылады. Шамадан тыс жүктеме жағдайында термиялық блоктағы биметалл элемент қызады және токтың номиналды шектен асып кетуіне байланысты майысады. Бұл қозғалыс қосқыш контактілері бар 1600 ампер 3 полюсті mccb тұтқасын өшіру күйіне ауыстырып, тізбекті кесіп тастауға әкелетін өшіру механизмін іске қосады. Қысқа тұйықталу үшін токтың кенеттен көтерілуі қосалқы контактілері бар 1600 ампер 3 полюсті mccb катушкасында күшті магнит өрісін тудырады. Электромагниттік күш ядроның серіппелі күшін жеңген кезде, қозғалатын өзек тартылып, ағызу жолағын жылжытады және сөндіргішті бірден ашады, осылайша қысқа тұйықталудан қорғауды қамтамасыз етеді.

Кеңірек мағынада, ауа оқшауланған автоматты ажыратқыштарға ауа сөндіргіштері ACBs, қалыпталған корпустың автоматты ажыратқыштары MCCB және миниатюралық ажыратқыштар MCB кіреді. Қалыпталған ажыратқыштар MCCB әдетте үш фазалы қуат үшін үш терминалмен жабдықталған, олардың жұмыс кернеуі шамамен 380 В, бұл оларды өнеркәсіптік тарату жүйелеріне және қозғалтқышты қорғауға жарамды етеді, олардың жұмыс тогы тұрғын үй сұранысынан үлкен, мысалы, қосалқы контактілері бар 1600 ампер 3 полюсті mccb . Керісінше, миниатюралық ажыратқыштар әдетте бір фазалы қуатқа арналған, оның жұмыс кернеуі шамамен 220 В және жұмыс тогы қосалқы контактілері бар 3 полюсті құйылған корпусты ажыратқыш MCCB қарағанда салыстырмалы түрде төмен. Миниатюралық ажыратқыштар терминал тарату жүйелерін салуда қолданылады. Осы себепті стандартты 1600 ампер 3 полюсті MCCB пішінді корпусты ажыратқыштар әдеттегі тұрғын үй пайдалануға арналмаған.
