13,8кв-тан 380в-қа дейінгі тарату трансформаторы 2500ква бұл екі негізгі конфигурацияға жіктелуі мүмкін, мұнайға батырылған түрі (S11 сериясы) және құрғақ түр (SCB14 сериясы) өнеркәсіптік, жаңа энергетикалық және коммерциялық сценарийлерге арналған негізгі қуатты түрлендіру құрылғысы. Олардың екеуі де 2500 кВ-тан төмен деңгейге дейін төмендетілген орташа қуаттылықта 183 кВ-қа дейін төмендетілген қуаттылық талаптарына сәйкес келеді. тұрақты өнімділікті, жоғары қауіпсіздікті және ұзақ қызмет ету мерзімін қамтамасыз ету үшін халықаралық және отандық стандарттарды қатаң сақтай отырып, 380 В төмен кернеуге дейін кернеу.
Майға батырылған 13,8кв-тан 380в-қа дейінгі 2500ква тарату трансформаторының төмен құны және күшті шамадан тыс жүктеме сыйымдылығы бар, бұл оны шахталар, сыртқы қосалқы станциялар және ірі өнеркәсіптік парктер сияқты сыртқы ауыр жүктеме сценарийлері үшін қолайлы етеді. Керісінше, құрғақ түрдегі 13,8 кВ-тан 380 В-қа дейінгі 2500 ква тарату трансформаторы отқа төзімді, жарылысқа төзімді, техникалық қызмет көрсетуді қажет етпейді және энергияны үнемдейді, үй ішіндегі және жарылысқа төзімді талаптарға сай келеді. Тұтынушылар нақты орнату ортасына, сайттың қауіпсіздік ережелеріне және жоба бюджетіне сәйкес қолайлы түрді икемді таңдай алады.
| Параметрлер санаты | Параметр аты | Стандартты мән |
|
Негізгі баға параметрлері |
Номиналды сыйымдылық | 2500кВА(2,5МВА) |
| Жоғары вольтты жағы (HV) | 13,8кВ,Үш фазалы,△ Қосылым | |
| Төмен кернеу жағы (ТЖ) | 380В(Желілік кернеу)/220В(фазалық кернеу),Үш фазалы,Y қосылымы | |
| Номиналды жиілік | 50/60 Гц | |
| Қосылу тобы | Dyn11/Dyn1 | |
| Қысқа тұйықталу кедергісі | 5% (Әдетте, 4% - 6% теңшеуге болады) | |
| Changer түймесін түртіңіз | Жоғары кернеу±2×2,5%(5 кран, өшірулі) | |
| Майға батырылған параметрлер | Үлгі мысалы | S11/S13/S22-2500/13.8 |
| Салқындату әдісі | ONAN (майға батырылған табиғи салқындату)/ONAF (ауаны мәжбүрлеп салқындату) | |
| Оқшаулау деңгейі | BIL 95KV(найзағай импульсі)/30кВ(қуат жиілігіне төзімділік) Вольтаж) |
|
| Артықшылықтары | Төмен құн, күшті шамадан тыс жүктеме, жақсы жылу тарату | |
| Құрғақ типті параметрлер | Үлгі мысалы | SCB14/SCR-2500-13,8/0,38 |
| Салқындату әдісі | AN (табиғи салқындату)/AF (ауаны мәжбүрлеп салқындату), оқшаулау жылуы Қарсылық класы F (155℃) |
|
| Қорғаныс деңгейі | IP00/IP23/IP54 | |
| Артықшылықтары | Өрт пен жарылысқа төзімді, техникалық қызмет көрсетуді қажет етпейді, шағын өлшем | |
| Жоғалту және тиімділік (50Гц Анықтама) |
Жүктеменің жоғалуы (Po) | ≈2,8 - 3,5 кВт |
| Жүктеменің жоғалуы (Pk,75℃) | ≈16 - 19 кВт | |
| Жалпы жоғалту | ≈19 - 22,5 кВт |

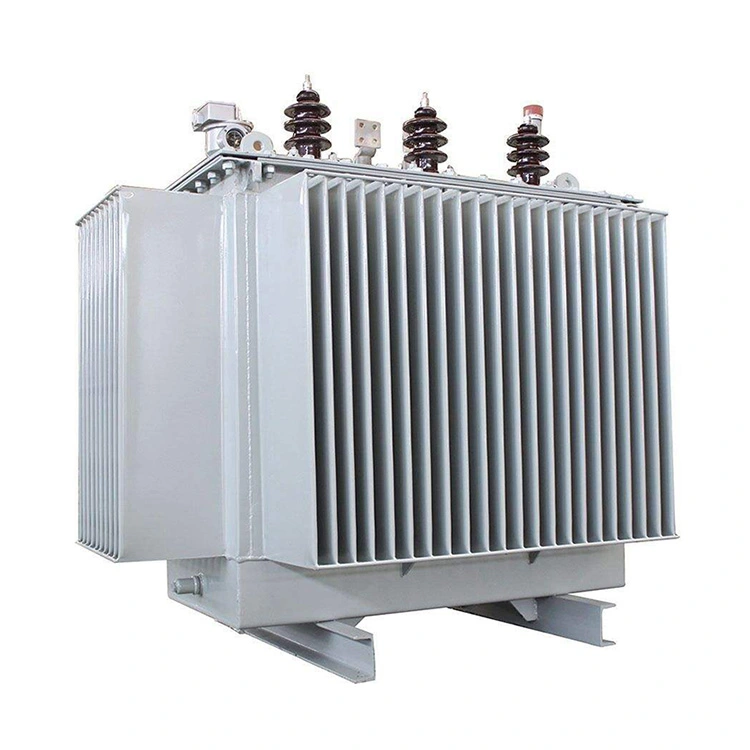

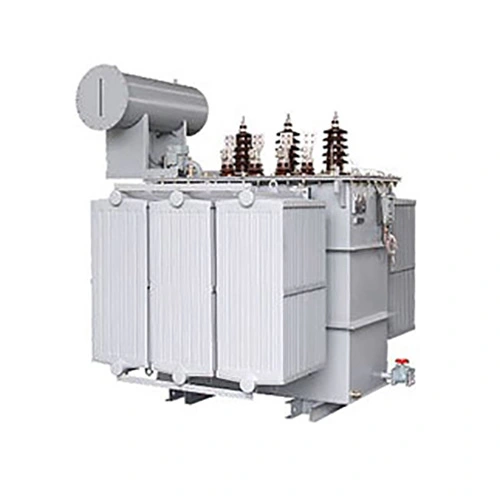

Майға батырылған S11 сыртқы және ашық ауада орнату үшін арнайы әзірленген. Күшті қоршаған ортаға бейімделу қабілеті жоғары температураға, жаңбырға, шаңға және қатал климатқа төтеп бере алады. Ол үлкен едендік кеңістікті алып жатыр және жақсы желдетілетін тәуелсіз аумақты қажет етеді, ол шалғайдағы өнеркәсіптік аймақтарға, сыртқы қосалқы станцияларға, тау-кен алаңдарына және далалық электр қуатын тарату жобаларына өте ыңғайлы.
Құрғақ типті SCB14 13,8кв-тан 380в-қа дейінгі тарату трансформаторы 2500ква қуат тарату бөлмелері, зауыт ғимараттары, коммерциялық кешендер және жерасты кеңістіктері сияқты ішкі орнату үшін басымдыққа ие. Оның ықшам өлшемі және шағын жұмыс орны бар, сұйықтықтың ағып кету қаупі жоқ және оқшаулау бассейнін қажет етпейді. Ол сондай-ақ жоғары тығыздықтағы қалалық электрмен жабдықтауға және шектеулі орнату кеңістігіне де қолданылады.
Майға батырылған S11 салқындатқыш және оқшаулағыш зат ретінде трансформатор майын қабылдайды. Жанғыш май ықтимал өрт және ағып кету қаупін тудырады, сондықтан оны жабық, адамдар көп немесе жарылыстан қорғалған жерлерде қолдануға болмайды. Орнату кезінде өртке қарсы және ағып кетуге қарсы қосымша шаралар қажет.
Эпоксидті шайыр құю құрылымынан жасалған, құрғақ типтегі SCB14 отқа төзімді, отқа төзімді, жарылысқа төзімді және ағып кетпейтін сипаттамаларға ие. Ол жоғары оқшаулау қауіпсіздігіне ие, жанудың жасырын қаупі жоқ және жабық, қоғамдық ғимараттар, химиялық зауыттар және жарылыстан қорғайтын цехтар үшін қатаң қауіпсіздік стандарттарына толығымен сәйкес келеді.
13,8кв-тан 380в-қа дейінгі 2500ква майға батырылған S11 тарату трансформаторына жүйелі техникалық қызмет көрсету қажет, соның ішінде майдың сапасын, тығыздағыш өнімділігін, май деңгейін және ішкі ескіруін мерзімді тексеру. Майды сүзгілеу немесе ауыстыру әр 1-2 жыл сайын қажет, бұл тұрақты кәсіби тексеруден кейін ұзақ мерзімді техникалық қызмет көрсету жүктемесінің жоғарылауына әкеледі.
Құрғақ түрі SCB14 дерлік техникалық қызмет көрсетуді қажет етпейтін дизайн. Оқшаулағыш май қажет емес, тек орамдарды үнемі шаңнан тазарту. Ол күрделі күнделікті тексеруді қажет етпейді, еңбек және техникалық қызмет көрсету шығындарын үнемдейді және қараусыз электр станцияларына жарамды.
Мұнайға батырылған S11 күшті шамадан тыс жүктеме қабілеті бар трансформатор майын айналдыру арқылы жоғары жылуды тарату қабілетіне ие. Ол ұзақ мерзімді ауыр жүктеме жұмысын және қысқа мерзімді шамадан тыс жүктеме әсерін сақтай алады, үздіксіз жоғары жүктемелі өнеркәсіптік өндіріс желілері үшін өте қолайлы.
Құрғақ түрі SCB14 табиғи ауаны салқындатуға немесе мәжбүрлі ауаны салқындатуға негізделген. Шамадан тыс жүктеме шегі майға батырылған түрге қарағанда салыстырмалы түрде төмен және жылуды тарату әсеріне үй ішіндегі желдету жағдайлары оңай әсер етеді, тұрақты және әдеттегі жүктеме жұмысы үшін қолайлы.
Мұнайға батырылған S11 сатып алу құны үлкен сыйымдылық үлгілері үшін салыстырмалы түрде төмен. Бірақ оның жүктеме жоғалуы және жүктеме жоғалуы біршама жоғары, бұл салыстырмалы түрде ұзақ мерзімді қуатты тұтынуға әкеледі.
Құрғақ типті SCB14 сатып алу құны салыстырмалы түрде жоғары, бірақ оңтайландырылған дизайндағы шығыны аз және энергия тиімділігі жоғары. Ол күнделікті қуат жоғалуын азайтады, ұзақ мерзімді жұмыс кезінде электр энергиясы шығындарын үнемдейді және ұзақ циклді жобалар үшін энергияны үнемдеуден жақсы артықшылықтар береді.
13,8кв-тан 380в-қа дейінгі тарату трансформаторы 2500ква соңғы таңдау ұсынысы:
S11 Oil батырылған түрін таңдаңыз: Егер жобаңыз ашық ауада болса, бюджеті шектеулі, ұзақ мерзімді ауыр жүктеме, қараусыз ашық алаң және өртке қарсы қатаң талаптар болмаса.
SCB14 Құрғақ түрін таңдаңыз: Үй ішінде, тығыз адамдар жиналатын жерлерде, химиялық және жанғыш жағдайларда, жоғары қауіпсіздік стандарттарымен, техникалық қызмет көрсетуге төмен сұраныспен және ұзақ мерзімді энергияны үнемдеу талаптарымен орнатылса.
