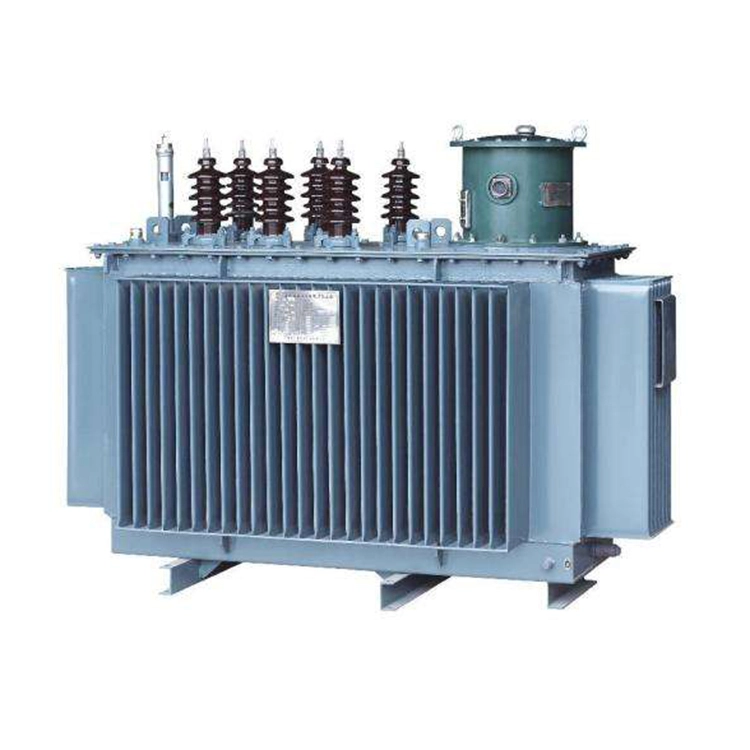

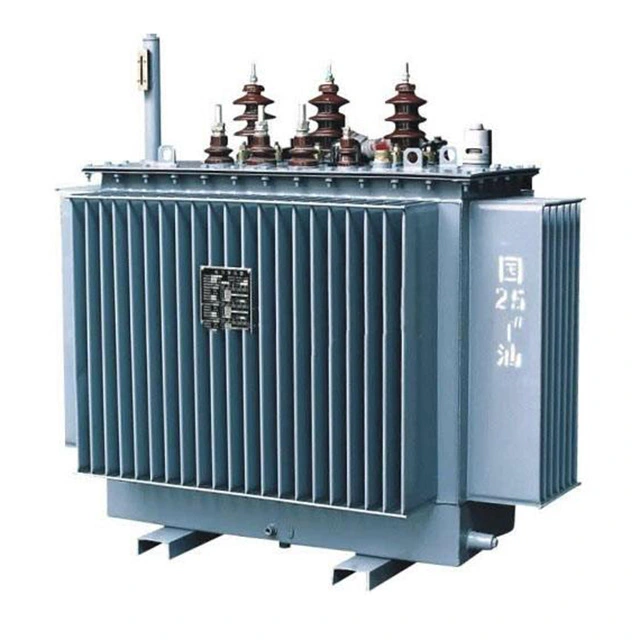

10 Кв 500 ква тірекке орнатылған тарату трансформаторы – тұрғын үй, коммерциялық және жеңіл өнеркәсіптік электр қуатын тарату үшін 10 кВ орташа кернеуді 400 В төмен кернеуге (желіден желіге) төмендету үшін тікелей коммуналдық тіректерге орнатылған үш фазалы, майға батырылған, сыртқы түрдегі трансформатор. Оның IEC 60076 және GB/T 1094 стандарттарына сәйкес келетін ықшам дизайны, толық герметикалық резервуар, аз шығын, төмен шу және ең аз техникалық қызмет көрсету ерекшеліктері.
Төзімділік пен тиімділік үшін жасалған, 10кВ 500кВА полюске орнатылған тарату трансформаторы бөлектелген қосалқы станциялардың қажеттілігін болдырмайтын, азаматтық құрылыс және орнату шығындарын айтарлықтай азайтатын ықшам, кеңістікті үнемдейтін дизайнды қабылдайды. Толығымен жабылған гофрленген резервуар құрылымы майдың ағып кетуіне және ылғалдың түсуіне жол бермейді, қалыпты жағдайда техникалық қызмет көрсетусіз жұмыс істеуді және қызмет ету мерзімін 20 жылдан астам қамтамасыз етеді.
S11 сыныптағы төмен шығатын кремний болат өзегімен және жоғары өткізгіш мыс орамаларымен жасалған, 10кВ 500кВА полюске орнатылған тарату трансформаторы жүктемеде және жүктемеде төмен шығындарға қол жеткізе алады, бұл операциялық энергияны тұтынуды ұзақ мерзімді коммуналдық шығындарды төмендету | Оның шу деңгейі 55 дБ-ден төмен бақыланады, бұл оны тұрғын аудандар үшін экологиялық таза етеді.
| Элемент | Техникалық сипаттама |
| Номиналды сыйымдылығы | 500 кВА |
| Негізгі кернеу | 10 кВ(±5%тұйықталу кран) |
| Екінші кернеу | 0,4 кВ(400 В) |
| Фаза/жиілік | 3-фазалы, 50 Гц |
| Вектор тобы | Dyn11(стандартты)/Yyn0 |
| Салқындату әдісі | ONAN (Мұнай табиғи ауа табиғи) |
| Оқшаулау деңгейі | HV:Li75/Ac28;LV:Ac3 |
| Жүксіз жоғалту | ≤680 Вт (S11)/≤580 Вт(S13) |
| Жүктеменің жоғалуы (75°℃) | ≤5,150 Вт(Дин11) |
| Қысқа тұйықталу кедергісі | 4%-4,5% (стандартты) |
10 кВ 500 кВА тірекке орнатылған тарату трансформаторы бетон немесе болат тіректерге тікелей орнатуға арналған, бұл жердегі кеңістікті үнемдейді. Оның оңтайландырылған ықшам конфигурациясы және жеңілдетілген салмағы тасымалдауды және орнында орнатуды жеңілдетіп, тарату жобалары үшін құрылыс және құрылыс шығындарын айтарлықтай азайтады. Дизайн жел мен діріл жүктемелерінде де ұзақ мерзімді қауіпсіздікті қамтамасыз ететін тіректерді орнатудың механикалық кернеулеріне төтеп беру үшін жасалған.
S11 сериялы аз шығынды өзек технологиясымен жабдықталған, 10 кВ 500 кВА полюске орнатылған тарату трансформаторы әдеттегі үлгілермен салыстырғанда 10-20% төмен жүктеме және жүктеме жоғалуын қамтамасыз етеді. Суық илектелген дәнді бағдарланған кремний болаттан жасалған өзектер мен дәл оралған мыс орамаларын пайдалану арқылы ол толық және ішінара жүктемемен жұмыс істегенде энергия шығынын азайтады. Бұл операциялық шығындарды азайтуға, көміртегі шығарындыларын азайтуға және жалпы тиімділікті арттыруға әкеледі.
Толығымен тығыздалған, дәнекерленген резервуардың дизайны майдың ағуын, ылғалдың түсуін және шаң немесе қоқыстың ластануын болдырмайды. Бұл қалыпты жұмыс жағдайында тұрақты өнімділікті және 20 жылдан астам қызмет ету мерзімін қамтамасыз ете отырып, күнделікті техникалық қызмет көрсету қажеттілігін жояды. Гофрленген сақтау ыдысы сонымен қатар жылуды тиімді таратып, трансформатор майы үшін толығымен жабық ортаны қамтамасыз ете алатын біріктірілген салқындату жүйесі ретінде қызмет етеді.
Қысқа тұйықталу кезіндегі жоғары механикалық беріктігімен жасалған, 10 кВ 500 кВА полюске орнатылған тарату трансформаторы деформациясыз немесе ақаусыз ақаулық токтарға төтеп беруге арналған. Оның 55 дБ-ден төмен бақыланатын төмен шулы дизайны тұрғын үйлер мен қалалық жерлерде қоршаған ортаға ең аз әсерді қамтамасыз етеді. Тамаша термиялық тұрақтылық және кең жұмыс температурасы диапазоны (-25°C-тан +40°C) жоғары ылғалдылық, қатты жаңбыр және экстремалды температура ауытқуларын қоса алғанда, әртүрлі сыртқы жағдайларға қолайлы етеді.
1.Қалалық және ауылдық тарату желілері.
2.Тұрғын үйлер, сауда аудандары, шағын зауыттар.
3. Жаңартылатын энергия жүйелері.
