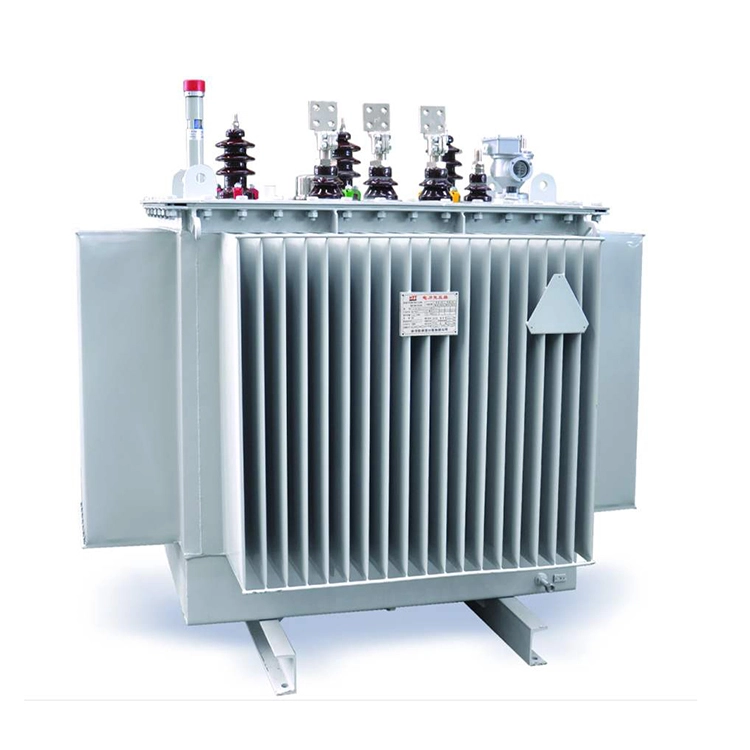

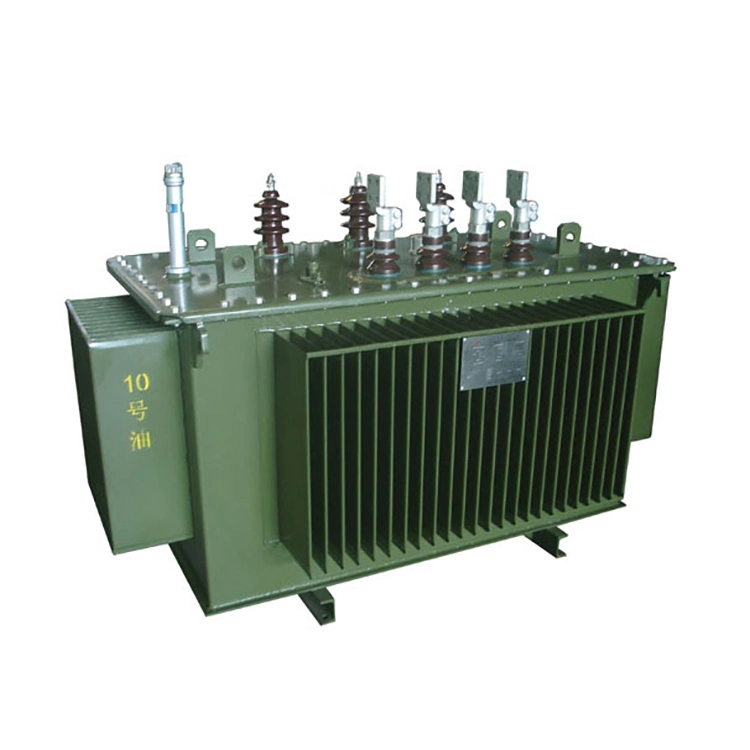

100 Ква тарату 13,8 Кв полюсті трансформаторлар

Бұл 100 ква таратушы 13,8 кв полюсті трансформатордың  номиналды қуаты 100 кВА. Негізгі бүйірлік кернеу 13800 В (үштік қосылымда), ал екінші жағындағы кернеу 120/240 В, 240/480 В немесе басқа теңшеу кернеуі болуы мүмкін. Бұл трансформаторды тарату жүйесін төмен кернеулі қуатпен қамтамасыз ету үшін үш фазалы электр желісі жүйесіне қосуға болады.

Жоғары вольтты фарфор төлкелерін пайдалана отырып, 100 ква таратушы 13,8 кв полюсті трансформатордың бастапқы жағында қос төлкелер, ал екінші жағында үш төлкелер бар. Үстеме тарату трансформаторында мыс орамалары және бір катушкадан және екі темір өзек сақинасынан тұратын бағдарланған кремний болат өзектер қолданылады. Негізгі және екінші жағындағы қалайы жалатылған терминалдарды мыс немесе алюминий өткізгіштерге қосуға болады.

Кәсіби тарату трансформаторы ретінде 100 Ква Distribution 13,8 Кв полюсті трансформаторлар жұмыс тұрақтылығын қамтамасыз етіп қана қоймай, энергияны тұтынуды тиімді түрде азайтатын энергия үнемдейтін катушкалар дизайнын қабылдайды. Жетілдірілген технологиямен жасалған бұл полюсті тарату трансформаторы ұзақ мерзімді сенімділік пен ұзақ қызмет мерзімін қамтамасыз етеді.

Әрбір құрылғы қатаң кешенді қабылдау сынақтарынан өтті және біз 10 жылдан астам уақыт бойы нөлдік ақаулық көрсеткішін сақтадық. Сонымен қатар, 100 ква таратушы 13,8 кв полюсті трансформатор IEC, ANSI және басқа да негізгі халықаралық стандарттарға сәйкес келеді, бұл жаһандық электр желісі жүйелерімен үйлесімділікті қамтамасыз етеді.

Техникалық параметр:

С: 100 ква тарататын 13,8 кв полюсті трансформатор үшін үлгіні таңдағанда және орнатуды жүргізгенде, ауылдық немесе шалғайдағы электр желілерінің сенімділік талаптарына сәйкес сақтандырғыштардың, найзағай сөндіргіштерінің және жерге тұйықтау қорғанысының нақты конфигурацияларын қалай анықтау керек?

A:

1. Сақтандырғыш 100 ква тарататын 13,8 кв полюсті трансформатордың жоғары кернеу жағындағы (шамамен 7,25 А) номиналды токтың 2-2,5 есесі негізінде таңдалады. Трансформатордың қысқа тұйықталуы немесе трансформатор ішіндегі шамадан тыс жүктелуі жағдайында трансформатордың тез еріп, оқшаулануын қамтамасыз ете отырып, жабу операциясы кезінде қоздыру асқын тогын сенімді түрде болдырмау үшін (әдетте номиналды токтан 8-12 есе, 0,1 секунд ішінде) сенімді түрде болдырмау үшін 15-тен 20 А-ға дейінгі сөндіргіш сақтандырғышты пайдалану ұсынылады.

2. Найзағай сөндіргіш 15 кВ немесе 18 кВ номиналды кернеуі бар саңылаусыз мырыш оксиді (MOV) түрі ретінде таңдалады, сақтандырғыш пен 100 ква таратушы 13,8 кв полюсті трансформатор втулкасы арасындағы жоғары кернеу жағында орнатылған.

3.Оның жерге қосу терминалы найзағай соғуын немесе операциялық асқын кернеуді сіңіру және қалдық кернеуді шектеу үшін трансформатор корпусының жерге қосу терминалына тікелей қосылады. Жерлендіруді қорғау 100 ква таратушы 13,8 кв полюсті трансформатордың бейтарап нүктесін тікелей жерге қосуды қажет етеді (жүйенің жерге тұйықтау түріне байланысты, мысалы, TN C немесе TN S) және корпустың жерге қосу терминалдары мен найзағай сөндіргіштің бір жерге қосу электродтары ортақ. Қуат жиілігінің жерге тұйықталуының кедергісі ауылдық электр желілерінде 10 Ом немесе қалалық және жоғары сенімді аймақтарда 4 Ом аспауы керек, осылайша ақаулық токтың қауіпсіз разрядына және персонал мен жабдықты қорғауға қол жеткізуге болады.

Осы үш элементтің келісілген конфигурациясы полюске орнатылған трансформатордың асқын ток, асқын кернеу және жерге тұйықталу ақауларынан қорғау талаптарына жауап бере алады.
