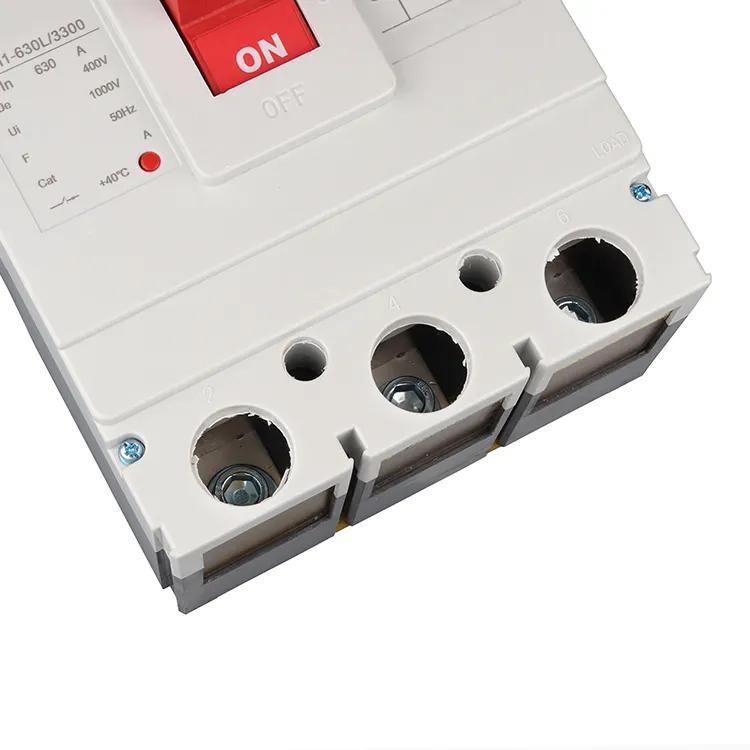

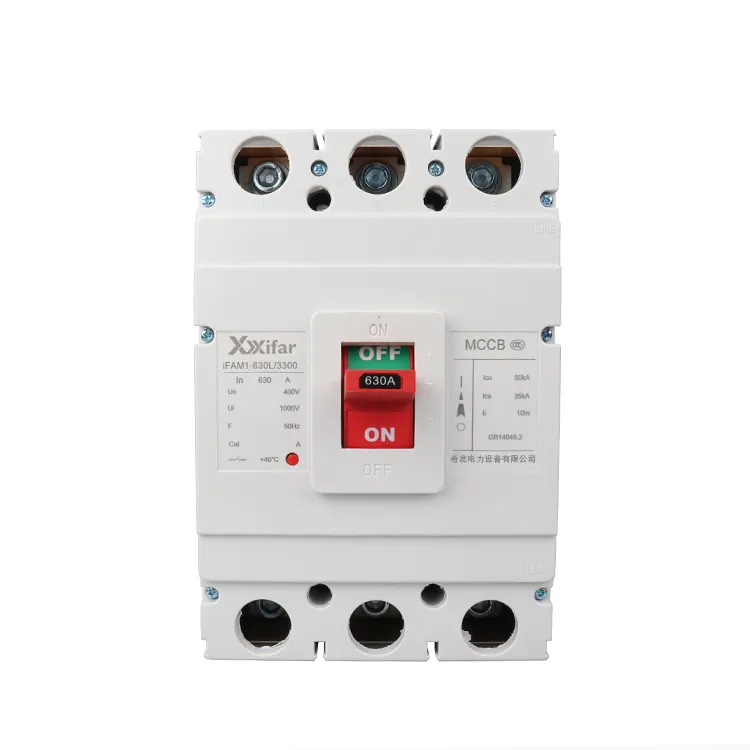

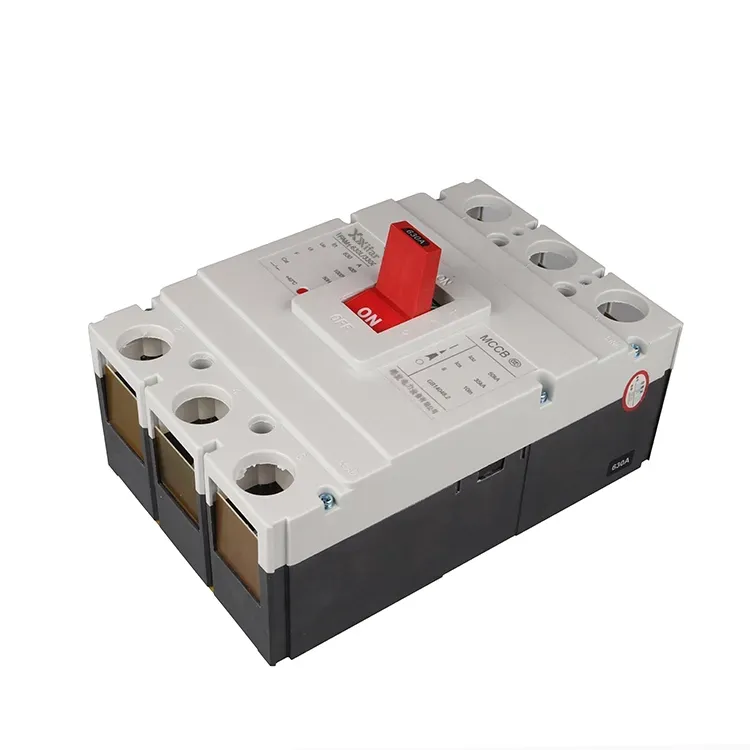

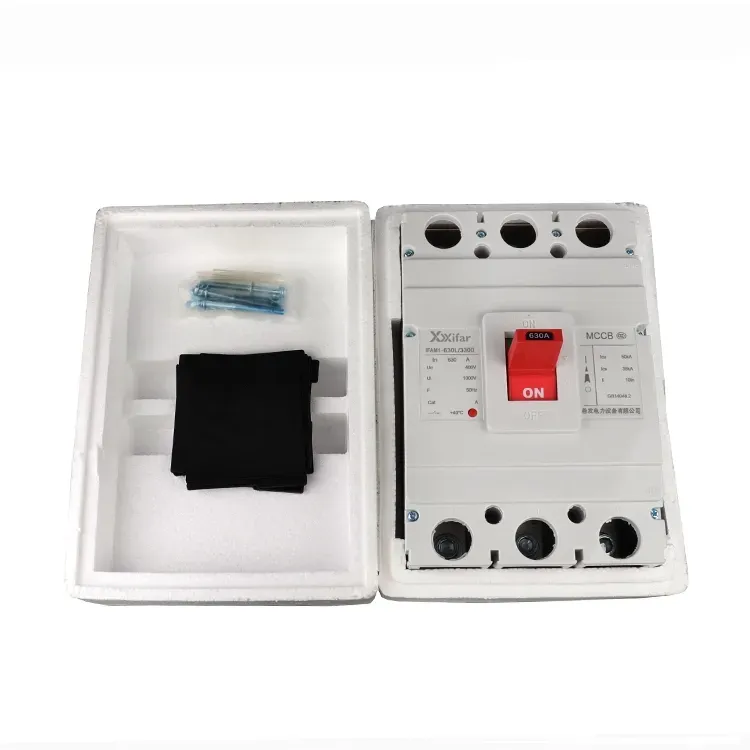

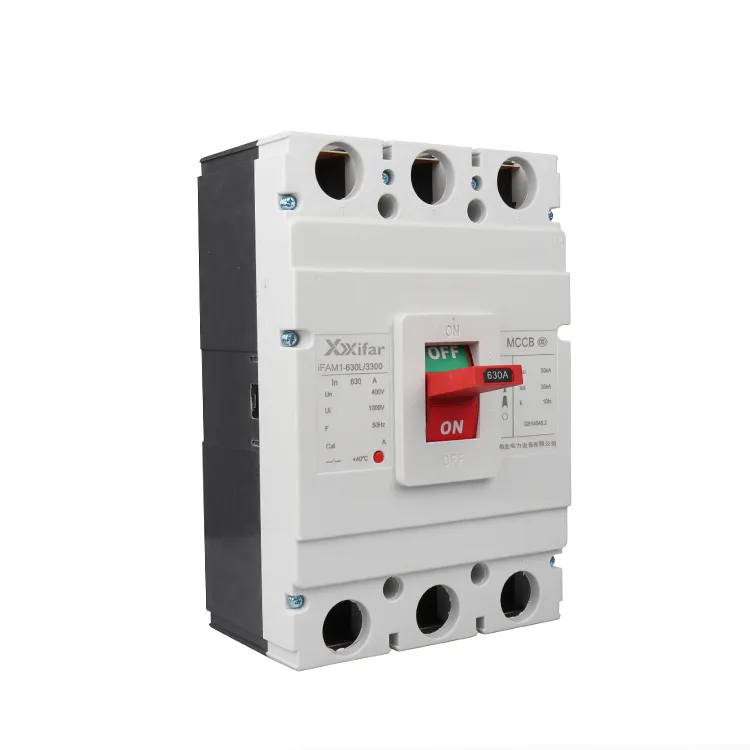

630a 3p Термиялық магнитті құйылған қорапты ажыратқыш

A 630a 3p thermal magnetic molded case circuit breaker is an essential and important protective device used in low voltage power distribution system. Ол толықтай жабық оқшаулағыш корпусты қабылдайды, оның MCCB негізгі құрамдастарын, соның ішінде контакт жүйесін, доғаны сөндіру блогын және өшіру механизмін ықшам құрылымға біріктіреді.

Жабық блок ретінде жасалғандықтан, A 630a 3p термиялық магнитті құйылған қорапты ажыратқыш әдетте бөлшектеуге немесе жөндеуге арналмаған. Ол әдетте тармақты немесе желі соңын қорғау құрылғылары ретінде қызмет ететін орташа және шағын қуатты тізбектерде қорғауды ұсыну үшін өнеркәсіптік және коммерциялық қондырғыларда кеңінен қолданылады.

Ажыратқыштар санатында қалыпталған автоматты ажыратқыштар әдетте тарату жүйелерінде негізгі кіріс ретінде пайдаланылатын ауа сөндіргіштері және тұрғын үй және жеңіл қолданбаларда әдетте қолданылатын шағын автоматты ажыратқыштар арасында орналасқан.

Typical applying cases of a 630a 3p thermal magnetic molded case circuit breaker include motor protection circuits, distribution boards, and power supply lines for medium sized equipment.

630a 3p термиялық магнитті құйылған қораптың автоматты ажыратқыш параметрі:

630a 3p термиялық магнитті құйылған қорап ажыратқышы Функционалдық сипаттамалары

1. Артық жүктемеден қорғау:

630a 3p термиялық магнитті құйылған қорапты ажыратқышта шамадан тыс жүктеме қорғанысы ұзақ уақыт қорғанысы деп те аталады. Шамадан тыс жүктемеден қорғау биметалл жолақтың термиялық деформациясына негізделген. Өшіру уақыты кері уақыт сипаттамасына сәйкес келеді: жоғары ток жылдамырақ өшіруге әкеледі. Бұл тұрақты шамадан тыс жүктеме жағдайында өткізгіштер мен жабдықты қызып кетуден қорғайды.

2. Қысқа тұйықталудан қорғау

Жалпы айтқанда, қысқа тұйықталудан қорғау 630a 3p термиялық магнитті құйылған қораптағы автоматты ажыратқышта лездік қорғаныс арқылы жүзеге асырылады. Магниттік іске қосу құрылғысы лезде қорғанысты қамтамасыз етеді. When current reaches approximately 8 to 12 times the rated value, the thermal magnetic molded case circuit breaker trips within half a power frequency cycle, which is around 10 ms. Бұл қысқа тұйықталу тогы ең жоғары деңгейге жеткенге дейін үзіліс болуын қамтамасыз етеді.

3. Төмен кернеуден қорғау

Төмен кернеуді босату орнатылған кезде, кернеу 1 секундтан астам номиналды мәннен 70% төмен түссе, өшіру орын алады. Кернеу номиналды мәннен 35% төмен түссе, лезде өшіру орын алады. Бұл функция төмен вольт жұмысынан туындаған қозғалтқыштардың зақымдалуын болдырмауға көмектеседі.

4. Жерден ағып кетуден қорғау

Біріктірілген электрондық қорғаныс модульдері бар 630a 3p термомагниттік құйылған қорапты ажыратқыштар нөлдік тізбекті ток трансформаторы арқылы қалдық токты анықтай алады.  Ағып кету модулі жеке қорғаныс үшін 30 мА және өрттен қорғау үшін 300 мА жоғары болса, өшіру орын алады. Іске қосу уақыты әдетте 0,1 секунд ішінде.
