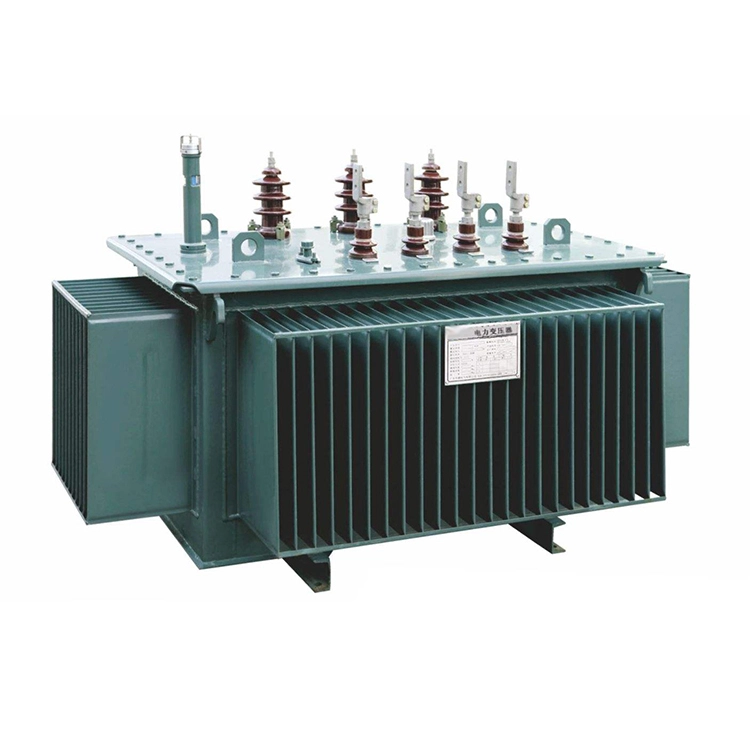

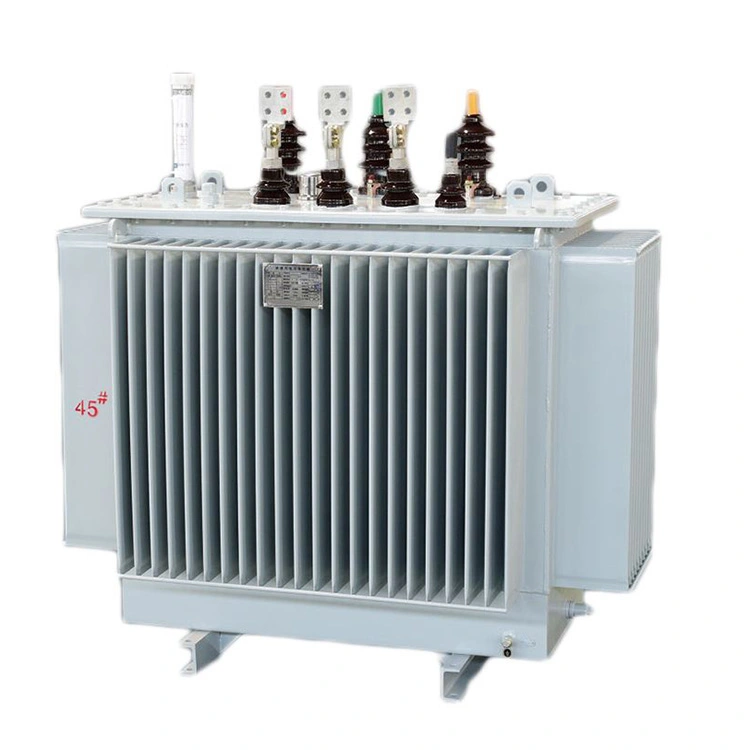

400в-дан 11кв-қа дейінгі күшейткіш полюсті трансформатордың корпусы 500ква жоғары сапалы суық прокаттан немесе тот баспайтын болаттан жасалған. Негізгі бөліктер озық жабдықпен автоматты түрде дәнекерленген, содан кейін тығыз дәнекерлеуді қамтамасыз ету және майдың ағып кету қаупін болдырмау үшін лазерлік технологиямен тексеріледі. Қатты ыстық мырышпен өңдеуден өткеннен кейін, жабын күшті коррозияға төзімділікке ие және жел мен жаңбыр эрозиясынан, тұзды тұманнан және өнеркәсіптік ластанудан тиімді қорғай алады. Оның толық жабылған дизайны 500ква 400в пен 11кВ күшейткіш полюсті трансформатор өзегін сыртқы ауадан толығымен оқшаулайды. Бұл техникалық қызмет көрсетусіз жұмыс істеуге мүмкіндік беріп қана қоймай, сонымен қатар оқшаулағыш материалдардың қартаюын айтарлықтай кешіктіреді.
Төмен вольтты орамдарды орау үшін мыс фольганы және жоғары дәлдіктегі ламинатталған темір өзек құрылымын пайдалану арқылы 500ква 400в-тан 11кВ-қа дейінгі күшейткіш полюсті трансформатордың катушкалары қысқа тұйықталу кезінде пайда болатын орасан зор радиалды және осьтік электродинамикалық күштерге тиімді қарсы тұруға қабілетті, өте берік етіп жасалған, осылайша олардың өзара зақымдалуын немесе зақымданбауын қамтамасыз етеді. Бұл 500ква 400в үшікті күшейткіш полюстік трансформатор IEEE сияқты халықаралық стандарттарға сәйкес қатаң қысқа тұйықталу сынақтарынан өтеді. Біз экстремалды жағдайларда өніміміздің жұмыс қабілеттілігін көрсету үшін сәйкес сынақ есептерін ұсына аламыз.
|
Элемент атауы |
400в-тан 11кв-ға дейінгі күшейткіш полюсті трансформатор 500ква |
|
Номиналды қуат |
500 кВА |
|
Номиналды жиілігі |
50 Гц / 60 Гц |
|
Кезең |
Үш фазалы |
|
Бастапқы кернеу (ТЖ жағы) |
400В |
|
Екінші кернеу (HV жағы) |
11 кВ |
|
Векторлық байланыс |
Dyn11 |
|
Салқындату әдісі |
ONAN (табиғи табиғи ауа майы) |
|
Кедергі |
4% - 5% |
|
Changer түймесін түртіңіз |
Өшіру контуры (NLTC) |
|
Стандартты сәйкестік |
IEC 60076, GB/T 6451, CE сертификаты бар |
С: Торға қосылу немесе қалааралық тарату үшін 400В төмен кернеулі қуат көзін 11кВ-қа дейін арттырған кезде, 400в-тен 11кВ-қа дейінгі күшейткіш полюсті трансформатор 500ква таңдалады. Кернеуді реттеу диапазоны, қосылым тобы, кедергі кернеуі, оқшаулау деңгейі қандай техникалық факторларды ескеруі керек?
A: 400в-тен 11кВ-қа дейінгі 500ква күшейткіш полюсті трансформатор үшін негізгі техникалық факторлар келесідей: Кернеуді реттеу үшін ұсынылатын диапазон төменгі кернеу жағындағы кернеудің ауытқуын өтеу үшін жоғары кернеу жағында ±2×2,5% жүктеме кернеуін реттеу болып табылады. Қосылым тобын гармоникаларды басу үшін үшбұрышты ораманы және бейтарап нүктені жерге қосуды қамтамасыз ету үшін жұлдызшаны пайдалану арқылы Dyn11 ретінде таңдау керек. Кедергі кернеуінің стандарты 4% құрайды, ол кернеудің төмендеуі мен ақаулық тогын теңестіре алады. Оқшаулау деңгейіне келетін болсақ, жоғары кернеу жағы қалыпты жиілік үшін 35 кВ және найзағай импульсі үшін 75 кВ сәйкес болуы керек. Ластанған және найзағай жарылған ортада қауіпсіз жұмыс істеуді қамтамасыз ету үшін сыртқы сырғыма қашықтығы 275 мм-ден кем болмауы керек.
Алдыңғы монтаж түрі LV DB
Полюстік желі аппаратурасы
Полюске орнатылған трансформатор
Бүйірлік монтаж түрі LV DB
Фольга орау машинасы
Май құю қондырғысы
Трансформаторлық пеш және құю қондырғысы
Трансформаторлы пеш
Кептірудегі трансформатор
Орамдағы трансформатор 2
Орамдағы трансформатор
Трансформатор жинақта
