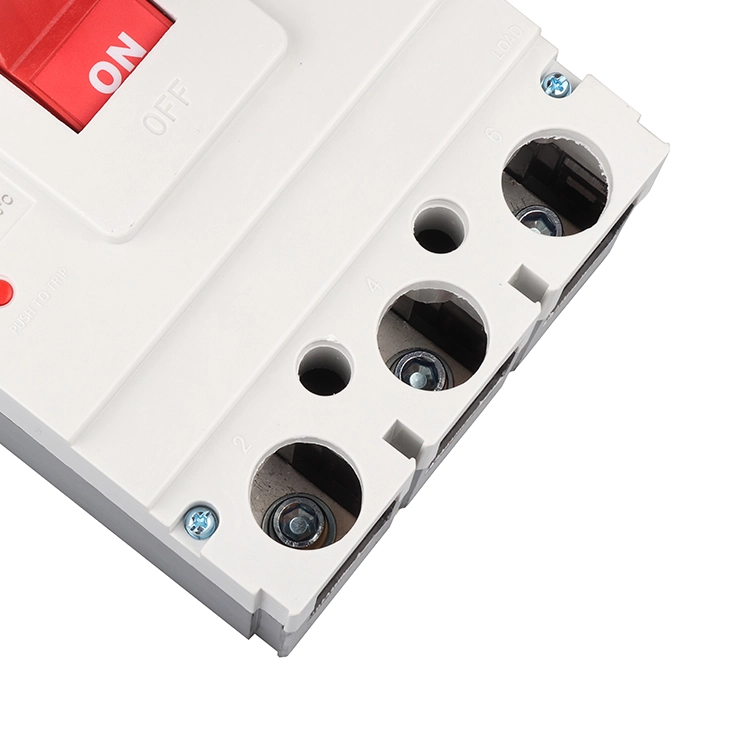

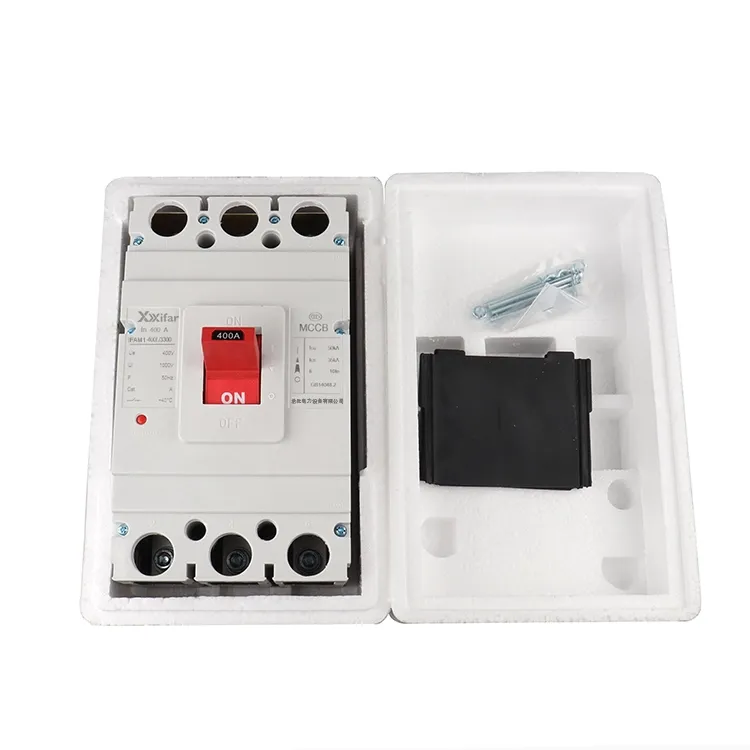

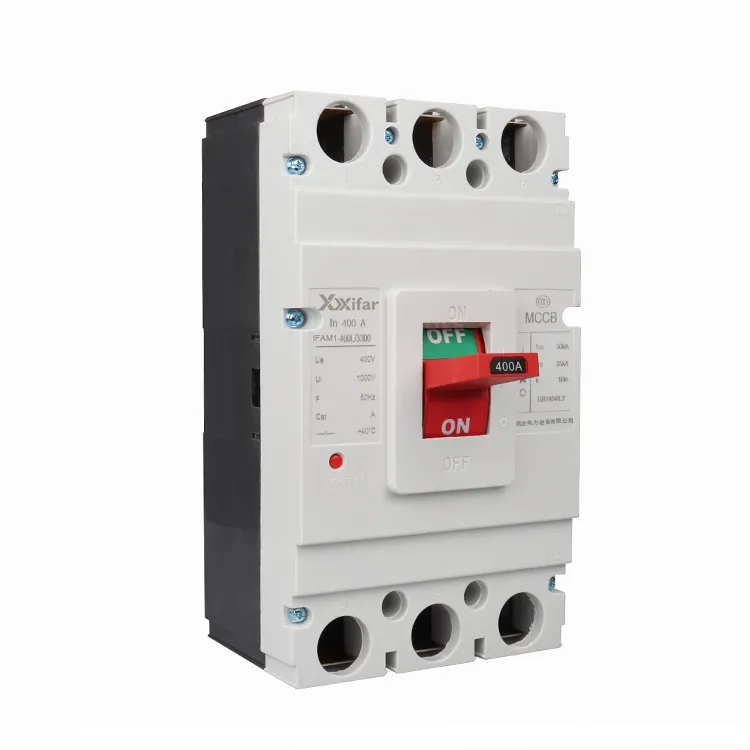

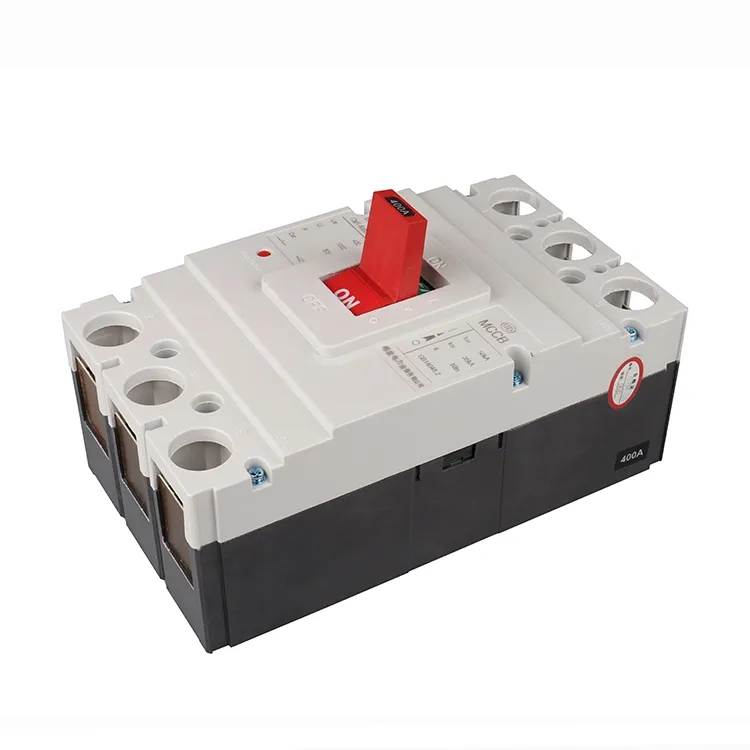

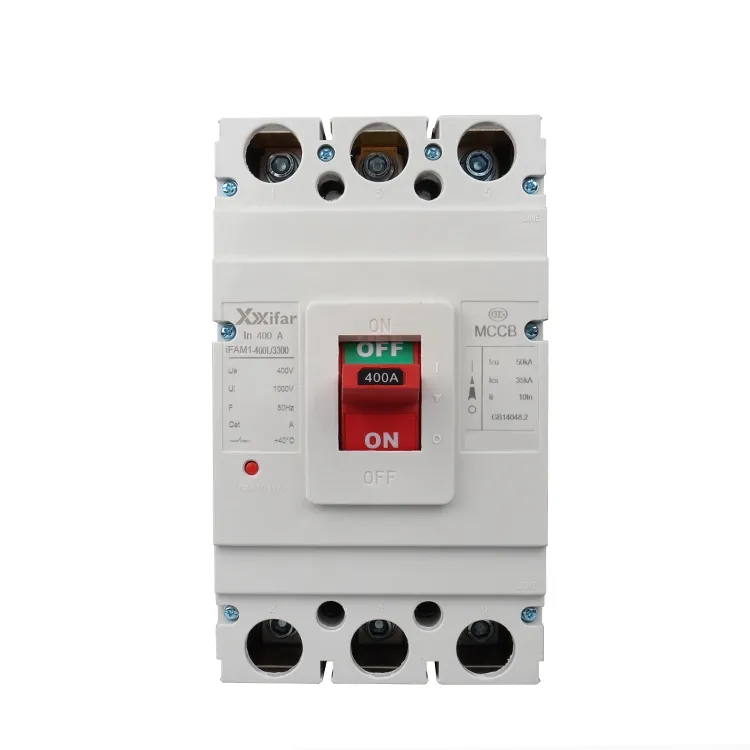

400a 3p Mccb жабық құйылған қорап қосқышы

400a 3p mccb қоршалған құйылған корпус қосқышы құйылған оқшаулағыш корпусы және ауа оқшаулауы бар ажыратқыш түрі болып табылады. Ол әдетте кабельдер мен электр жабдықтарын қорғауға көмектесетін номиналды диапазондағы қалыпты токтар мен ақаулық токтарды үзу немесе оқшаулау үшін төмен кернеуді тарату жүйелерінде орнатылады және қолданылады. 400a 3p mccb жабық құйылған қорап қосқышына арналған жалпы өшіру әдістеріне тек магнитті, термиялық магнитті және электронды өшіру блоктары кіреді.

Магниттік тек қысқа тұйықталу жағдайында ғана жұмыс істейді. Басқаша айтқанда, 400a 3p mccb жабық пішінделген қорап қосқышы қысқа тұйықталу сияқты ақаулық орын алған кезде ғана іске қосылады. Бұл түрі жиі қыздырғыш тізбектерінде немесе жеке шамадан тыс жүктемеден қорғау қамтамасыз етілген қозғалтқыш тізбектерінде қолданылады.

Термиялық магниттік өшіру қондырғылары қысқа тұйықталуға да, тұрақты артық токқа да жауап береді. Белгілі бір уақыт ішінде ток 400А-дан асса немесе қысқа тұйықталу орын алса, 400a 3p mccb жабық пішінделген корпус қосқышы өшіріледі. Ол екі қорғаныс механизмін біріктіретіндіктен, оны кейде жалпы қуатты таратуда қолданылатын 400a 3p mccb жабық пішінделген корпус қосқышында біріктірілген немесе қосарлы сапар деп атайды.

Электрондық сапар қондырғылары неғұрлым жетілдірілген және жетілген шешімді білдіреді. Бұл түрдің көмегімен магниттік қабылдау, жылу параметрлері және өшіру кідірісі сияқты параметрлерді реттеуге болады, бұл 400a 3p mccb жабық пішінделген қорап қосқышын қолданбалардың кең ауқымына қолайлы етеді. Дегенмен, бұл қосымша икемділік әдетте жоғары бағамен келеді.

Осы түрлерден басқа, қозғалтқышты қорғау үшін арнайы әзірленген құйылған корпусты ажыратқыштар бар. Мұндай қолданбалар үшін магниттік өшіру параметрі әдетте жоғарырақ болады, бұл номиналды токтан он есе артық, сондықтан қалыпталған корпустың автоматты ажыратқышы ақаулық жағдайында қорғанысты қамтамасыз ете отырып, қозғалтқышты іске қосу кезінде қажетсіз іске қосылмай жоғары кіріс токқа төтеп бере алады.

400a 3p mccb жабық пішінделген қорап қосқышының параметрі:

400a 3p mccb жабық пішінделген корпус қосқышының функциялары Керек-жарақтар

Керек-жарақтар 400a 3p mccb жабық пішінделген корпус қосқышының негізгі функцияларын кеңейтеді және толықтырады. Олар құрылғының ажырамас бөлігі болу үшін басқару опцияларын қосады және қорғау мүмкіндіктерін жақсартады. 400a 3p mccb жабық құйылған корпус қосқышының жалпы керек-жарақтарына қосалқы контактілер, дабыл контактілері, шунттаушы блоктар, төмен кернеулі босатулар, мотор операторлары және сыртқы айналмалы тұтқалар кіреді.

1) Көмекші байланыстар

Көмекші контактілер негізінен 400a 3p mccb қоршалған қорап қосқышының ашық немесе жабық екенін көрсету үшін пайдаланылады, бірақ олар ақаулықтың орын алғанын көрсетпейді. Олар басқару тізбегіне қосылған. 400А және одан жоғары жақтау өлшемі пішінделген автоматты ажыратқыштар үшін шамамен 6А жылу тогы бар екі қалыпты ашық және екі қалыпты жабық контактінің конфигурациялары қол жетімді. Жақтау өлшемі 100А әдетте бір үзіліс ауыстыратын контактіні пайдаланады, ал 225А және 250А                                                        .

2) Дабыл контактілері

Дабыл контактілері 400a 3p mccb жабық құйылған қорап қосқышы шамадан тыс жүктеме, қысқа тұйықталу немесе кернеудің төмендеуі сияқты ақауларға байланысты автоматты түрде өшірілгенде сигнал беруге арналған. Олардың жұмыс тогы әдетте 0,3А кезінде айнымалы ток 380 В немесе 0,15 А кезінде тұрақты ток 220 В, бірақ  әдетте 1А аспайды. Дегенмен, жылу тогы әдетте 1-ден 2,5А-ға дейінгі диапазонға түседі.

3) Маневрлік өшіру блогы

Маневрлік өшіру құрылғысы 400a 3p mccb қоршалған қорап қосқышын қашықтан ашуға мүмкіндік береді. Оның жұмыс кернеуі негізгі тізбектің кернеуіне тәуелсіз болуы мүмкін. Ол қысқа қызметке арналған және катушканы қуаттандыру уақыты әдетте бір секундтан аспауы керек, әйтпесе катушка зақымдалуы мүмкін.

Катушканың күйіп кетуін болдырмау үшін микроажыратқыш шунттаушы катушкаға тізбектей қосылады. Орамға қуат берілгенде, якорь тартылады, бұл микроқосқыштың қалыпты жабық күйден қалыпты ашық күйге өзгеруіне әкеледі. Бұл басқару тізбегін үзеді, сондықтан түймені басып ұстап тұрсаңыз да, катушка қуатсыз қалады. Бұл дизайн катушканы қызып кетуден тиімді қорғайды. 400a 3p mccb жабық пішінделген корпус қосқышы бастапқы қалпына келтіріліп, қайтадан жабылғаннан кейін, микроқосқыш қалыпты жабық күйіне оралады. Айналдыру қондырғылары әртүрлі қолданбаларға сәйкес келетін әртүрлі басқару кернеулері мен жиіліктерінде қол жетімді.

4) Төмен кернеуді босату

Төмен кернеуді босату тізбектерді және қуат жабдығын төмен вольт жағдайларынан қорғау үшін қолданылады. Оның орамы құйылған корпустың автоматты ажыратқышының қоректену жағына жалғанған, ал сөндіргішті тек катушкаға қуат бергенде ғана жабуға болады. Кернеу тым төмен болса, 400a 3p mccb қоршалған қорап қосқышын жабу мүмкін емес. Жүйе кернеуінің төмен кернеуді босатудың номиналды кернеуіне сәйкес келуін қамтамасыз ету маңызды. Жұмыс диапазоны әдетте номиналды кернеудің 70% және 35% аралығында болады. Бұл құрылғылар әртүрлі қолданбалар үшін әртүрлі кернеу рейтингтері мен жиіліктерінде де қол жетімді.

5) Мотор операторының механизмі

Мотор операторлары автоматты ажыратқыштарды автоматты және қашықтан жабу және ашу үшін қолданылады. Екі негізгі түрі бар, олар қозғалтқыш және электромагниттік. Қозғалтқышпен басқарылатын механизмдер әдетте жақтау өлшемі 400А және одан жоғары MCCB автоматты ажыратқыштары үшін пайдаланылады, ал электромагниттік операторлар 225А және одан төмен бағаланған MCCB үшін қолайлырақ.
